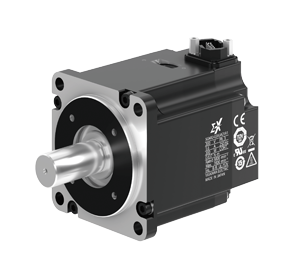

日本 YASKAWA 安川  旋转伺服电机 SGMXJ-A5A

日本 YASKAWA 安川  旋转伺服电机 SGMXJ-A5A

日本 YASKAWA 安川 SGMXJ‑A5A（Σ‑X 旋转伺服，50W 中惯量）

SGMXJ‑A5A 是安川 Sigma‑X（Σ‑X）系列 小容量、中惯量旋转伺服电机，功率 50W，主打高速、高响应、紧凑型设计，适配轻载高频精密定位场景。

核心优势

超小体积 + 轻量：φ40mm、0.35kg，安装空间极小，适配狭窄工位。

高速高响应：7000rpm 最高转速，中惯量设计，启停快、定位稳。

26 位高精度：分辨率约 6700 万脉冲 / 转，定位精度 ±0.5 角秒，重复定位 ±0.001mm。

免维护 + 高防护：无电池绝对值编码器，终身免换电池；IP67 可冲洗，适配恶劣环境。

低齿槽转矩：先进磁路设计，低速无抖动，运动平滑。

典型应用

  • 半导体 / 电子：微型分度盘、芯片检测台、小型贴片机

  • 光学设备：精密旋转台、镜头微调、激光扫描振镜

  • 自动化：小型机器人关节、高速高频工位、微型精密转台

同系列小功率对比

型号功率额定转矩最高转速惯量（×10⁻⁴ kg・m²）
SGMXJ‑A5A50W0.159Nm7000rpm0.017
SGMXJ‑01A100W0.318Nm7000rpm0.032

规格

电压200 伏
形态：SGMXJ-A5A01AC2A02A04A06A08A
时间冻结连续
耐热等级UL：B，CE：B
绝缘电阻直流500伏，电压超过10兆欧姆
绝缘能耐压AC1500 V 1分钟
激发方法永久磁铁形状
安装方法法兰式
连接方法直接连接
旋转方向从负载侧逆时针旋转，配合前旋转指令（CCW）
振动类V15
环境条件使用时的环境温度0°C–40°C（可在40°C–60°C时使用降低额定值）3
使用时的环境湿度20%–80%相对湿度（无凝结）
安装地点• 室内，没有腐蚀性或爆炸性气体的地方• 通风良好、灰尘、垃圾和湿度都少的区域• 易于检查和清洁的地方• 海拔低于1000米（对于1000米~2000米的距离，可采用较低的评级）3• 一个没有强磁场的地方。
保存环境如果储存时不供电机供电，请遵守以下条件。储存温度：-20°C至+60°C（勿冷冻）储存湿度：相对湿度20%至80%（无冷凝水）
防震撞击加速度（基于法兰平面）490米/秒2
撞击次数两次
抗震振动加速度（基于法兰平面）49 米/秒2
组合伺服组SGDXS-R70AR90A1R6A1R6A2R8A5R5A5R5A
SGDXW-1R6A2R8A1R6A2R8A1R6A，2R8A1R6A，2R8A2R8A，5R5A,7R6A5R5A，7R6A5R5A，7R6A
SGDXT-1R6A2R8A1R6A2R8A1R6A，2R8A1R6A，2R8A2R8A--
