日本ADCMT 爱德万  7981  数字万用表

日本ADCMT 爱德万  7981  数字万用表


7981/6901/69011

世界上首个可拆卸参考源81/2位数字万用表

  • 7981 8.5位参考源可拆卸数字万用表

  • 6901 紧凑型参考电压源模块

  • 69011 紧凑型参考电压源模块电源盒

本产品采用了国家先进工业科学技术研究院（专利号6536781）的研究成果。

特色

开发了世界上首个可拆卸参考源81/2位数字万用表和紧凑型参考电压源模块。

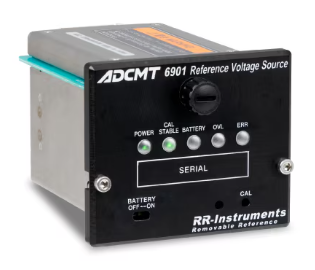

7981是一款高精度数字万用表，拥有81/2位数字，最大显示能力为119,999,999，最小分辨率为0.01 ppm，精度为每年3.5 ppm（直流电压测量10V）。 6901是一种掌心大小、紧凑型的参考电压源模块，在通电时保持内置参考电压源在最佳温度条件下，实现2 ppm/年（10 V输出）的高稳定性。 通过将该设备连接到7981，DCV功能可以高精度且轻松地校准。 69011是一款镍-高质量电池盒，能够在稳定的供电状态下实现长距离运输，可持续120小时。

此外，6901还提供家用开机运输选项，安装在69011上并开机发货，实现更稳定的运行。

通过使参考电压源紧凑且可拆卸，实现了高精度和校准成本的降低。

7981使得参考电压源——测量仪器的“核心”——可以拆卸。 通过校准该参考电压源，可以校准数字万用表本体。 传统的数字万用表校准需要校准数字万用表本身。 在集成到生产线时，每次校准后都必须将其从生产线中移除，导致使用率下降。

通过使用校准紧凑参考电压源模块6901与7981，DCV函数可以轻松校准。 使用紧凑型参考电压源模块6901进行校准速度快，最大限度减少了正常运行时间的下降。

通过与AIST的联合研究，建立了采用参考源脱离法的定量可追溯性系统。

该开发由AIST与AIST合作开发，采用由AIST管理的国家标准约瑟夫森电压标准，进行基于时间的变化、环境依赖性和输出稳定性的超高精度验证。 我们还共同建立了新的测量可追溯系统。

专利号等：（日本）专利号6536781（注册日期：2019年6月14日）发明标题：参考源模块，电气与电子器件，远程校准方法（联合专利）

满足由于电气和电子元件微型化和密度提升，对低成本、高精度测量的需求

一台现代智能手机包含一千多个芯片组件。 这些电子元件需要微型化、低电压和低功耗。 因此，在电子元件生产中，具有计量可追溯性的高性能测量仪器对于质量维护至关重要。

定期校准以确保称重可追溯性是必要的。 传统的电子测量仪器要求将仪器本体从生产设备中取出进行校准，在此期间生产线要么停止，要么被替换的测量仪器替换。 然而，由于停电和运输过程中的环境变化，测量仪器的精度下降出现了问题。 此外，运行率下降和替代测量仪器成本增加也是一个问题。

为应对这些挑战，ADC与AIST继续联合研究，开发了高精度、低成本的可拆卸81/2位参考源7981。

规格与价格

7981规格概述
最大显示81/2位数字，119,999,999,0.01 ppm 分辨率
直流电压测量100 mV ~ 1000 V，10 nV分辨率
，精度3.5 ppm/年（10 V范围，6901自校准）
直流电流测量100 nA ~ 1000 mA，100 fA分辨率
，精度20 ppm/年（10 mA范围）
电阻测量10 Ω ~ 1000 MΩ，1 μΩ 分辨率
，精度 8 ppm/年（10 kΩ 范围）
计算函数数字滤波器、格式操作、比较器、
统计计算、概率计算
温度测量RTD（PT100）
数据存储器50万个数据点
采样最高可达50,000次/秒
界面GPIB、USB、LAN、USB-HOST
形状约424（宽度）×132（高度）×500（深度）毫米
重量：最高11公斤

6901 规格概述
出现值电压：10伏、1伏、100毫伏、7伏
稳定性每年2 ppm（10 V输出）
更正配备校准数据保存功能
形状约74（宽度）×62（高度）×89.5（深度）毫米
重量：0.5公斤或更小
69011 规格概述
营业时间120小时（标准条件下）
内置电池密封镍氢电池
输出端子装订后期输出
界面USB-CDC（可校准6901）
形状约216（宽度）×132（高度）×415（深度）毫米
重量：最多10公斤
价格
7981690169011
¥1,632,000
（含税¥1,795,200）		714,000日元
（含税785,400日元）		663,000日元
（含税729,300日元）

* 有些规格和注释可能未完全填写于上方。 欲了解更多详情，请从“下载”部分下载目录以查看。
