日本ADCMT 爱德万  6254   直流电压与电流源 / 监控器

日本ADCMT 爱德万  6254   直流电压与电流源 / 监控器

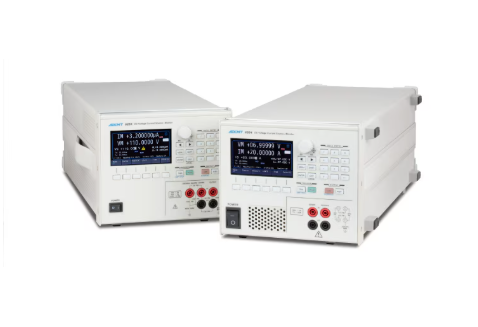

直流电压与电流源 / 监视器6253/6254

  • 发电/测量范围
    6253 电压：0 ~ ±110 V，电流：0 ~ ±2 A
    6254 电压：0 ~ ±20 V，电流：0 ~ ±20 A

  • 发生次数：51/2位，测量值：61/2位

  • 最小脉冲宽度为25微秒的高速脉冲产生

  • 可变通过速率函数（10.00 V/s ~ 99.99 kV/s）

  • 配备可变积分功能

  • 可沉双极输出

  • 双A/D转换器支持同时测量电压和电流。

6253/6254是直流电压和电流源/监控器，广泛用作半导体及其他电子元件研发的评估电源，以及特性系统的电源。
遵循ADC的高精度、高稳定性和低噪声特性，实现高精度，生成分辨率为5.5位，测量分辨率为6.5位，基本精度±0.02%。
此外，该器件支持多种应用，具备多种扫描功能、最小脉冲宽度为25微秒的高速脉冲产生、可变积分以及新配备的可变通射功能。

挂起功能

你可以从三个状态中选择输出关闭状态：STBY（输出继电器关闭）、HiZ（输出继电器开启，高阻值状态）和LoZ（输出继电器开启，低阻值状态）。 该功能改善了继电器工作时间导致的吞吐量下降问题，这在过去是个问题，并大幅
延长继电器的寿命，从而提升了产品可靠性。
此外，悬挂电压（HiZ或LoZ状态下的电压）可以被设置，以防止连接电池等电压输出器件时发生的瞬态电流吸收。

输出关闭时的状态输出继电器输出状态电流限制器设定值
《英雄传说》关于VSUS，低电阻

VS 时间：设置电流限制（IL）

当IS为时间时：设定电流范围的3000位数字

（3 μ 范围为10,000位）

HiZ关于VSUS，高电阻

6253：100 nA

6254：3 μA

STBY关掉开门－

快速响应

可以在输出响应（快/慢）之间切换。使用输出响应快速时，启动速度比我们之前的型号更高。

应用

用于直流/直流变换器评估测试

以下功能对于评估直流/直流转换器的特性非常有效。

  • 通过同时测量该装置的两个单元，实现输入电流和输出电压/电流的同步测量

  • 双极输出支持±源和±同步

它使0伏汇流成为可能，而这在典型电子负载下是不可能实现的。

防止电容负载下的超冲

在电容负载中，升落过程中会发生过冲，损坏测量中的器件并导致输出不稳定。 6253的可变通过率（SR）功能允许电压波形更温和，防止过冲。

二极管VF的温度依赖性评估

对于功率二极管等特性测试，施加脉冲电流有效以避免自热效应。 通过执行脉冲扫描电流脉冲扫描函数和脉冲同步电压测量，即使在高电流下也能进行精确的VF特性测试。

用于平均电流测量的变量积分函数

你可以将积分时间设置在100微秒~1000毫秒之间，便于测量手机和液晶显示器的平均电流消耗。

AD转换器本身的积分时间可以任意设定，且由于积分使用模拟量，而非数字方法，积分过程中不存在波纹泄漏，从而实现准确的平均测量。


规格与价格


62536254
位数51/2位数字
输出方法双相情感障碍

最大输出（第一部分）

最低分辨率（第二部分）

电压

±110 V/0.5 A

±20 V/7 A

5 μV

电流

±2 A/32 V±20 A/7 V
50 pA5 nA
测量数字数量

61/2位数字

基本概率（代表范围）

0.02 %

最小测量分辨率电压

100 nV

电流 1 pA100 pA
脉冲应用/测量但是
最小脉冲宽度

25微秒

界面USB/GPIB/RS232（可选）/局域网（可选）
价格标准797,000日元（含876,700日元含税）¥1,046,000（含税¥1,150,600）
包含RS232接口（6253/6254+03）¥819,000（含税¥900,900）¥1,068,000（含税¥1,174,800）
带局域网接口（6253/6254+06）¥819,000（含税¥900,900）¥1,068,000（含税¥1,174,800）
包含RS232 + LAN接口（6253/6254+03+06）¥841,000（含税¥925,100）¥1,090,000（含税¥1,199,000）

* 有些规格和注释可能未完全填写于上方。 欲了解更多详情，请从“下载”部分下载目录以查看。
