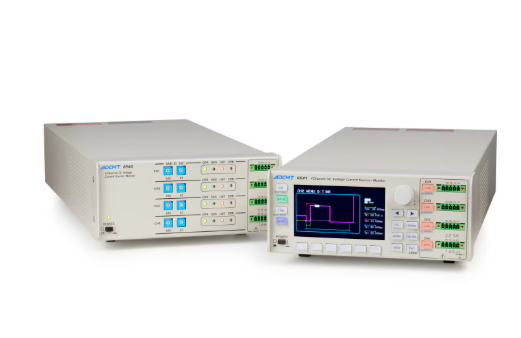

日本ADCMT 爱德万  6541   直流电压与电流源 / 监控器

日本ADCMT 爱德万  6541   直流电压与电流源 / 监控器

4通道直流电压与电流源/监听器 6540 / 6541

  • 发电与测量范围：
    电压：0 ~ ±10 V，电流：0 ~ ±500 mA

  • 每通道
    最大功率5W（但4通道最大电流最高可达±1A）

  • 基本精度：±0.02%，最小测量分辨率：10μV / 10 pA

  • 最小脉冲宽度：高速脉冲产生50微秒

  • 可沉双极输出

  • 频道与多载体
    同步操作（可选同步频道）

  • 有两种类型可供选择：系统用途的6540（无显示）和台式6541（带
    彩色液晶屏）

6540/6541是配备4通道电压/电流生成和测量功能的紧凑型SMU。
6540是一种系统使用型，专为嵌入式应用设计，无需显示屏，非常适合生产线、测试和检验线。 6541是一种配备显示屏和控制面板的台式机型，专为研发设计注重可视化和操作性。
两款机型均标配USB I/F和外部单线信号，允许设备间（通道）同步。
此外，6541还提供GPIB和局域网等接口选项。


特色

生成与测量函数

通过指定发电机和测量函数，你可以选择电压产生（VS）/电流生成（IS）、电压测量（VM）/电流测量（IM）/电阻测量（RM）。 另外，LO端子是内部连接的。

输出范围

电压：0 ~ ±10 V
;电流：0 ~ ±500 mA
;四个通道的发电范围是通用的。
然而，4个通道的最大电流可达±1安培。

工作温度范围：
A：0°C~ +50°C（下沉时：0.5瓦/ch或以下） B
：0°C~ +40°C（下沉时：2.5瓦/ch或以下） C
：0°C~ +35 °C（下沉时：5瓦/ch或更低）

电压和电流产生模式

有四种电压和电流生成模式：直流、脉冲、直流扫频和脉冲扫频。此外，扫频有四种
类型：固定型、线性型、随机型（用户自定义任意生成）和双斜率线性（线性扫频，步进间隔可中途切换）。

最小脉冲产生速度为50微秒。
最小周期为500微秒，未测量时为100微秒。
