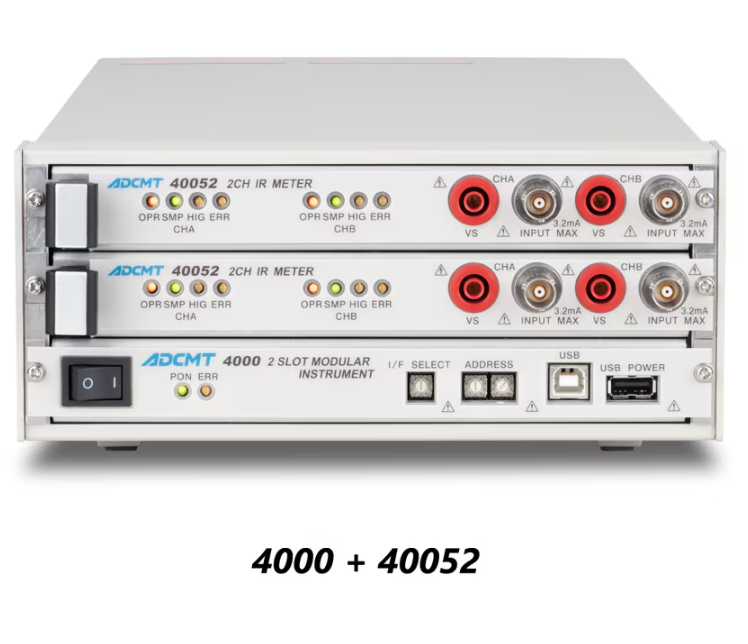

日本ADCMT 爱德万  4000+40052  双通道红外测光系统

日本ADCMT 爱德万  4000+40052  双通道红外测光系统


红外测光仪4000/4005X系列

主机架可在2U半尺寸底盘中装备两个单元

  • 可插入的模块数量：2

  • 接口：USB / GPIB / LAN / RS232

  • 处理接口：4 通道

  • 数字输入输出：8位

4000 的超低电流/超高电阻电表模块

  • 电流测量范围：10 fA~3.2 mA

  • 高速积分电流测量，*可达1.5毫秒

  • 电压产生：
    ±200伏（40051/40052）
    +300伏，-100伏（40053/40054）
    +2000伏，-200伏（40057）

  • 接触检测：0~100 pF / 0.1 pF 分辨率

  • 处理接口：INDEX、EOM、HI、GO、LO、NC

红外表可以组合安装在主机“4000”中，允许在紧凑的机箱中配备两个插槽，也可以组合单通道红外仪单元“40051/40053/40057”和双通道红外仪单元“40052/40054”，实现单一单元配置1~4个通道。

近年来，零部件市场的生产线提升产品制造和检验的触觉能力已成为必不可少。 因此，线路测量仪器必须始终具备针对各公司线路优化的功能，如更快的测量、多通道优化和节省空间的功能。

通过模块化该红外表，可以满足这些客户的需求。

特色

4000（2槽模块化复合测量仪器主框架）

4000 2槽模块化测量仪器配备2U半尺寸主机，可插入两个0.7U半尺寸模块到两个插槽。
配备USB/GPIB/LAN/RS232等接口，可连接个人电脑和可编程控制器，构建电子元件开发评估和生产线检测系统。
通过四通道处理接口，可以根据模块测量/判断结果与自动机器和设备选择进行时序控制。
在检查线上，您可以通过前面板的USB集成在系统机架中，轻松完成系统安装和维护，如模块更换和操作检查。
此外，8位数字I/O配合5 V/200 mA电源，便于继电器控制和任意信号生成。

40051/40052/40053/40054/40057（红外仪单元）

40051/40052/40053/40054/40057 红外仪单元是安装在双槽模块化测量仪器4000上的模块。
40051/40053/40057是单通道红外表，而40052/40054是双通道红外表，因此它们是一体式电流表，非常适合测量大容量样品（如电容器）中的电流。
电流测量范围为10 fA至3.2 mA。40051/40052内置直流电压发生器，电压为±200 V/3.2 mA，40053/40054为+300 V和-100 V/3.2 mA，40057为+200 V/0.8 mA和±200 V/3.2 mA。 因此，312 Ω 3×1017 Ω电阻测量是可能的。
为了确定在测量高电阻样品时可能存在问题的接触状态，它配备了基于电容（C）测量的接触检查函数（C.CHK）。
此外，自动化生产线机器控制的处理接口信号直接输出到4000后连接器。

一通道红外表单元

  • 40051（电压发电范围：1 mV ~ ±200 V）

  • 40053（电压发电范围：1 mV ~ +300 V / -100 V）


双通道红外表单元

  • 40052（电压发电范围：1 mV ~ ±200 V）

  • 40054（电压发电范围：1 mV ~ +300 V / -100 V）

40052 前线

1通道红外表单元（2000伏世代）

  • 40057（电压发电范围：±200 V，+50 V ~ +2000 V）

40057 前线





型号名称4000+40051/400524000+40053/40054

4000+40057

频道数量1~41~2
数字数，*显示51/2位数，319999
浮动电压200 伏300伏0 V
测量电流分布范围300 pA~3 mA
*低分辨率 1 fA
测量精度0.3 %
输入偏置电流低于100 fA时
输入电阻50 Ω/1 kΩ

电阻（计算）

测量范围312 Ω～316 Ω 312 Ω～317 Ω
分布范围（300 pA~3 mA）
测量精度0.35 %
分布电压射程/射程-200 V~+200 V-100 V~+300 V-200伏~+2000伏
*低分辨率1 mV
发生概率0.03 %0.03%（200 V）
0.2% （2000 V）
电压产生范围

±30 V/±3.2 mA

±200 V/±3.2 mA

±30 V/±3.2 mA

+300 V -100 V/±3.2 mA

±30 V/±3.2 mA

±200 V/±3.2 mA

+50~+2000 V/0.8 mA

电压限制器

10 μA~3.2 mA

分辨率：1 μA

10 μA~3.2 mA

分辨率：1 μA，0.8
mA/2000 V

扫荡固定的，线性的
测量功能积分时间

1毫秒/2毫秒/5毫秒/0.5 PLC/1 PLC/100毫秒/200毫秒

测量速度（IT2毫秒）

TRG-指数（不含CHK）

TRG指数（可查查克）



2.6

4.1

数据存储器10,000个数据/1个通道
序列固定扫频
接触检查

按衡量标准执行

0.1 pF~100 pF，500 kHz/315 kHz，运行时间 1.5毫秒

计算RM、COMP
其他功能

4通道同步/异步

夹具容量开启校正

2通道：同步/异步

夹具容量开启校正

智力可得
界面GPIB、USB、RS232、局域网
