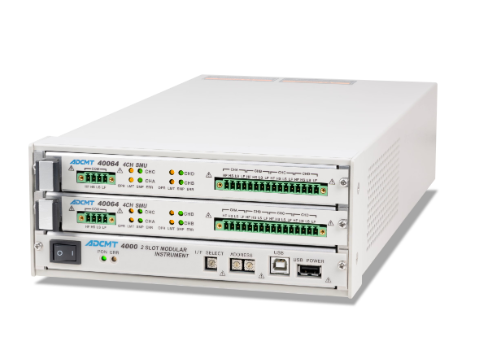

日本ADCMT 爱德万  40064 4声道源监听单元

日本ADCMT 爱德万  40064 4声道源监听单元


4006X系列一个能够进行电池模拟的4声道源监听单元

  • 40064VSIM/ISVM -0.2 V~+6 V/±1 A 10 nA/10 μV

40064（4频道，SMU）

    40064 是一台四通道 SMU（源监听单元），输出功率为 -0.2 V~+6 V/±1 A，安装在 4000 双槽模块化表中。 这是一种低噪声的SMU，无超冲、低开关噪声和高速限（合规）特性。 电压产生为100μV，6V满载，电压测量分辨率为10μV。 通过新开发的电路方法，它实现了可编程输出电阻为0.1mΩ ~ 400 Ω，输出导电为25 nS ~ 100毫秒。 电压产生的输出噪声在DC~20 MHz时8 mVpp或更低，但通过使用单独出售的CC0460064输出噪声滤波器，可以降低到低于2 mVpp。 测量电路使用51/2位数的AD转换器，积分时间为200微秒，功率周期为12PLC。 每个SMU支持独立的直流测量，以及线性、固定和随机扫频测量，实现通道和单元之间的同步测量。 4000 可以配备两台设备，因此两台设备可输出八个通道。
    单元间隔离电压为1000伏，单元内通道为50伏。 因此，1通道5V/±1A时，200通道、50单元和25单元串联可产生+1000V。 此外，每个通道都可以单独设置输出电阻或输出导电，从而模拟串联电池堆栈。

    等效电路及输出范围为40064

    40064可用作可编程输出电阻电压发生器或可编程输出导电电流发生器，每个通道独立，且两者均具备电压和电流测量功能。 输出范围为-0.2 V ~ +6 V，±1 A，使得源汇在图示范围内实现。


      规格

      型号名称40064
      频道数量4
      浮动电压信道间隔：50 V，信道到GND：1000 V
      分布出现数字数，显示最大值4.5位数字，60,000
      电压分布范围- 0.2 V ~ + 6.0 V
      最低分辨率100 μV
      发生概率0.015%
      电流极限

      3.2 mA ~ 1.0 A
      分辨率：100 nA

      输出噪声（20 MHz或更低）8 mVp-p
      输出电阻0 Ω ～ 400 Ω

      电流

      		分布范围±1.0 A
      最低分辨率100 nA
      出现概率（代表性值） 0.035%
      电压限制-0.2 V ~ +6.0 V
      分辨率：200 μV
      输出电导0 S ~ 100 mS
      测量测量数字数，最大显示5.5位数字，60万
      电压测量范围-0.2 V ~ +6.0 V
      最低分辨率10 μV
      测量精度0.01 %
      电流测量范围±1.0 A
      最低分辨率10 nA
      测量准确率（代表性值）0.035%
      生成与测量函数积分时间

      200微秒 ~ 12 PLC

      同一时期四通道同步发电与测量
      扫荡固定、线性、随机的
      10,000步/ch。
      数据存储器10,000数据/ch。
      界面GPIB、USB、RS232、局域网
