日本ADCMT 爱德万  6166  标准直流电压/电流发生器

日本ADCMT 爱德万  6166  标准直流电压/电流发生器

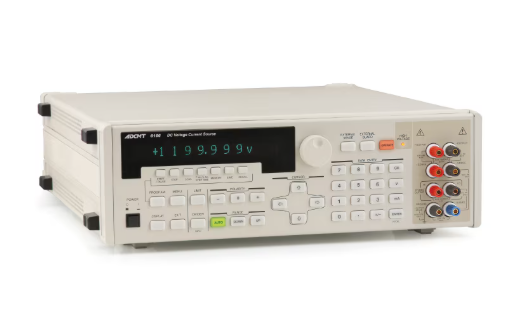

标准直流电压/电流发生器6166

  • 高动态范围，高分辨率的发电范围：
    电压产生范围：±10 nV~±1200 V
    电流生成范围：±1n A~±120 mA

  • 高精度：±35 ppm/1年（±25 ppm/90天）

  • 高稳定性：±5 ppm/24小时

  • 双极输出时极性平滑变化

  • 内置内存，可生成1000个数据

  • 配备基于JIS的热电偶发电功能

  • 最大跟随电压在1 mA和10 mA范围内可调节±120 V至
    ±1200 V（出厂选装）。

6166是一款标准的直流电压/电流发生器，采用参考电压发生器部分的时分法，实现了高精度、高稳定性和高分辨率。
直流电压为±10 nV~±1200 V，直流电流为±1 nA~±120 mA，提供广泛的输出范围。 其直流电压稳定性为25 ppm/90天[代表性值]，可用于多种应用，如高精度数字电压计、模拟指示器校准，或作为各种测试的源。
该装置配备了基于JIS的多种热电偶生成功能。 温度计和仪器设备的校准非常简单。


特色

直流电压/电流输出，10 nV/1 nA 阶级

通常，输出电压有四个范围，范围为0~±1199.999 V，最小阶跃为1 μV，但通过分频功能，可以设置为三个范围，从0~±1199.999 mV，最小阶梯为10 nV。 因此，它非常适合调节各种高灵敏度设备和组件、测试、维护和校准。

同时，电流输出可设定为0~±119.9999毫安的三个区间，最小1 nA阶梯。 电压输出（不包括分压器）和电流输出均可设置，保护被测设备免受操作错误造成的损坏。

配备基于JIS的热电偶发电功能

该装置具有基于JIS表生成热电偶热电功率的功能。 通过选择热电偶类型并输入温度，输出对应设定温度的电压。

热电偶有八种类型：T、J、E、K、S、R、B 和 N，JIS 标准为 C1602-1995 和 C1602-1981（但 N 型热电偶仅有 C1602-1995 标准）。 参考接触温度可以任意设定在-270°C~120°C范围内。 这一功能使得校准温度计和仪器设备的温度变得容易。

双极输出时的平滑极性变化

6166的输出采用双极性格式，因此可以从正极性输出到负极性，而无需切换内部继电器。 因此，即使是涉及“零”交叉的评估也能平稳且缩短时间完成，提高可操作性，并减少继电器零件及其他部件机械寿命的担忧。

通过编程功能大幅提升工作效率

6166 内置了 1000 个数据点，可用于程序功能。 该存储器可以存储电压值、电流值、热电偶、温度、电压限制和电流限制，允许你随意读取和输出，或者扫描并输出指定的首尾数字。

通过利用这些功能，构建简单的自动化测试设备变得容易，大大提升了工作效率。

全面的系统功能

6166标配GPIB和USB作为外部接口。 此外，BCD并行接口也作为选装选项提供，此前6161已配备此功能。
此外，还有一个“触发输入”信号输入，可通过程序功能通过外部信号启动输出电压或电流预设，并且新增了“INTERLOCK”信号输入，允许设备通过脚踏开关或其他方式开关开关，考虑最高1200伏的电压输出，从而更易保障安全。

此外，为了在系统集成过程中提供输出布线的灵活性，还配备了后置输出端子。对于外部控制，提供兼容模式，允许使用前一代6161的远程命令，对现有系统进行最小改动。

规格与价格

位数61/2位数字
输出方法双相情感障碍
最大输出

±1200伏 / ±12毫安

电压产生范围

±10 nV~±1200 V

电压发生概率（代表值） 0.0035 %
当前世代系列

±1 nA~±120 mA

当前生成概率（代表性值）0.0055 %
热电发电函数

-220°C~+1820°C（分辨率：0.1°C）

输出噪声（代表范围） 3 mVp-p
设置时间不到1秒
界面GPIB、USB、BCD（出厂选项）
记忆1000个数据点
价格6166 ¥1,400,000（含税¥1,540,000）
6166+04（带BCD接口）¥1,457,000（含税¥1,602,700）
6166+20（输出跟踪电压1200 V）¥1,460,000（含税¥1,606,000）
6166+04+20（BCD接口+输出电压1200 V）
