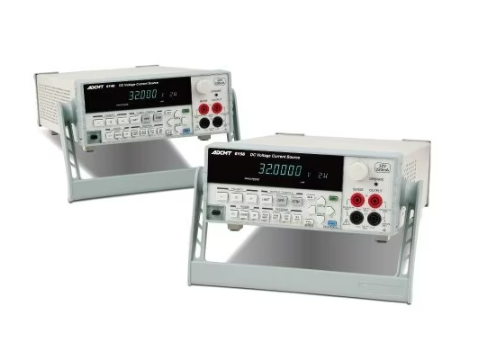

日本ADCMT 爱德万  6146  标准直流电压/电流发生器

日本ADCMT 爱德万  6146  标准直流电压/电流发生器


直流电压/电流发生器6146 / 6156 仅适用于6146

  • 宽动态范围电压/电流 生成
    范围：6146 电压：0~±32.000 V 电流：0~±220.00 mA
    6156 电压：0~±32.0000 V 电流：0~±220.000 mA

  • 高分辨率电压/电流产生：
    1 μV/100 nA（6146），100 nV/10 nA（6156）

  • 高精度保证（1年保修） 基本
    可靠性：电压±0.025%（6146）、±0.015%（6156）、电流
    ±0.03%（6146）、±0.02%（6156）

  • 多辆车辆可同步操作。

  • 基于JIS（6156）的热电偶热电发电函数

6146/6156是一款精密电压/电流发生器，非常适合半导体和电子元件及模块的表征、生产线性能测试以及仪表和测量仪器的校准。
该器件基于ADC在高精度电压和电流生成电路技术上的长期经验设计，实现宽动态范围、高分辨率、高精度和低输出噪声，使构建更可靠、高通量的测量系统成为可能。
此外，许多设计用于独立使用并集成自动测量系统的功能也被采用，以提升用户的可用性。
此外，它具备基于JIS的多种热电偶的热电发电功能，使温度计及类似仪器的校准变得简便。


特色

宽动态范围输出范围、电压和电流生成模式

6146/6156 是源可沉双极输出，±32V，±220mA。 由于它是双极性输出放大器，它通过将零点从负向正输出交叉实现连续可变输出。

高速响应和低噪声电压/电流输出

*点击图片可放大。

6146/6156的输出电压/电流响应时间相比前代型号显著缩短，设定时间不到10毫秒，达到最终值的±0.1%。 因此，自动化测试中组件和模块的特性分析及航程时间可以显著缩短。

此外，输出噪声设计为100 μVp-p（30 V波段，直流至100 Hz频段），提升了半导体和各种传感器特性评估的测量可靠性。

内置悬挂功能，非常适合自动化测试

在电子元件和模块的自动测试设备中，更换设备时，必须将输出继电器设置为“待机”状态，输出继电器开启，以防止不必要的电压施加到被测器件上。 重复“运行”和“待机”状态需要输出继电器开关，这极大影响其寿命。

6146/6156 具有悬挂功能，可将输出关断状态保持在“高阻抗（HiZ）”（输出继电器开启，高电阻）和“低阻抗（LoZ）”（输出继电器开启，低阻值）之间，无需切换继电器，且可从三种状态中选择，包括“待机”（输出继电器关闭）。

这一特性有助于延长输出继电器的寿命并提升系统吞吐量。
此外，测试电池等发电设备可以防止连接过程中产生的瞬态电流。

与多个电压/电流发生器和万用码头的同步工作

电子设备和模块的测试可能需要多种电压应用。 在这种情况下，施加在被测器件上的电压必须与应用时序同步调节。
6146/6156 可以同步运行多个发电机。
这是通过将OPERATE/STAND-BI的定时信号和可变电压定时信号从一个主设备连接到另一个主机实现的。

此外，在施加电压后用数字万用表测量电压时，可以实现电压施加和测量时序的同步，从而构建出等待时间极短的自动测量系统。

它配备了信号线路，用于同步控制，以便在多个6146/6156单元间同步和输出信号。 展示了使用这些控制信号同步三台6146/6156单元扫描操作的示例。 通过将[主控]的“同步出”和“操作出”信号连接到[从机]的“触发入”和“操作入出”信号，多单元可以同时运行。

可以单独设置高低/低频限制器

限制器功能对于保护连接设备在电压和电流产生时非常重要。
当产生电压时，它作为电流限制函数来限制输出电流;当产生电流时，它作为电压限制函数，以限制后续电压。
6146/6156 在电压和电流限制器上都有两个极限值设置，允许单独设置。

[平衡模式]

你可以将“HI极限值”和“LO极限值”设为相同的数值。

[分离模式]

你可以把“HI极限值”和“LO极限值”设置为不同的值。

用户友好的控制面板

产生的电压和电流值不仅可以通过前面板的按键开关直接输入，还可以通过指定任意数字，并使用旋钮或“↑”和“↓”键持续调节（增减）来实现。 因此，你可以进行诸如检查设备输入/输出特性或使用一键操作等测量，大大提升操作性。

热电偶的热电功率输出函数（仅适用于6156）

6156 具有基于 JIS 表生成热电偶热电功率的函数。 通过选择热电偶类型并输入所需温度，输出与设定温度相对应的电压。
热电偶有八种类型：T、J、E、K、S、R、B 和 N，并有 JISC1602-1995 和 JISC1602-1981 两种型号。 N型仅在1995 JISC1602年提供。
标准接触补偿可设置为0°C或任意温度（用户输入）。
该功能使温度计和仪器设备能够进行温度校准。

6156的热电输出功能内置了每个热电偶的温度-热电力线性化功能，因此只需设置你想校准的温度即可轻松校准温度计。

应用

用于半导体和电子元件的可靠性测试

对于半导体和传感器等电子元件，会对器件进行导电老化测试以确保可靠性。 这些测试需要高电压稳定性的电源。 还有一个测试可以改变电源电压，以确认设备的正常工作范围。 6146/6156 具有低噪声、优异的稳定性和生成分辨率，使得此类测试具有高度可靠性。

    • 使用6146/6156作为设备的电源或输入信号。

    • 用数字万用表监测设备输出电压和其他指标。

    • 6146/6156 和数字万用表可以在使用 GPIB 或 USB 的系统中获取长期老化数据。

    用于板上测试仪中嵌入电压源或信号源

    家用电器和工业设备中使用的控制板在运输和验收检查期间会进行功能测试。 6146/6156 可用作板内嵌入式电压源，向被测板提供不同电压，并作为伪传感器信号施加电压或电流。 6146/6156 输出值稳定，设置时间小于 10 毫秒，允许多项测试更短的测试时间。 此外，由于GPIB和USB是远程控制的标准接口，你可以构建高度灵活的系统。

    6146/6156 可用作被测板的电源，并作为伪传感器信号输入电压。
    6146的电压分辨率仅为1微伏，6156则为100 nV，使其能够替代略有变化的传感器信号，并实现准确的板上质量判断。

    用于校准仪表和测量仪器

    工厂和仪器设备中使用的各种仪表和测量仪器需要定期校准。 6146/6156 发生概率很高，是校准这些仪表和测量仪器的理想电压/电流发生器。 通过将待校准点的电压或电流值存储在6146/6156的内部存储器中并顺序读取，可以缩短校准工作时间。

    使用6146/6156，你可以校准数字万用表和其他仪器。
    通过简单操作，可以校准仪器的零点、+全刻度和-全标度校准。

    用于变形传感器（应变计）的特性测试

    用于失真和压力传感器的颈距表利用微小的电阻值变化。 对于奇异规测试，使用惠斯通桥电路测量已知负载时的电阻值。 对于惠斯通桥的电压源，高度稳定的6146/6156是最佳选择。 像7461A这样的数字万用表用于输出电压测量。

    用于温度计校准（仅6156）

    校准使用热电偶作为温度传感器的温度计，需要施加与热电偶热电功率相对应的直流电压。
    6156能够根据JIS轻松为各种热电偶提供热电能。 在参考接触补偿方面，它还具备“室温补偿开关”功能，只需输入产生的温度和室温即可在任何温度下产生热电。

    • 6156的“热电输出”功能（输入）设定校准点温度和工作环境（室温）。

    • 6156输出的电压对应设定温度。

    • 校准温度计上设定的温度。

    用于锂电池等次级电池控制电路的评估测试

    在锂离子电池等次级电池中，能量密度较高，控制电路在监测充放电特性中的作用至关重要。 为了测试该控制电路的工作，6146/6156可用作伪次级电池。 通过对每个测试项目调整伪电池电压，可以准确测试控制电路。 6146/6156 具有宽的世代范围和高代际分辨率，最大限度地减少了输出噪声，以便精确测量特性。

    规格与价格


    		61466156
    位数41/2位数字51/2位数字
    输出方法双相情感障碍
    最大输出

    ±32 V / ±220 mA

    电压产生范围

    1 μV~32,000 V

    		100 nV~32.0000 V
    电压发生概率（代表值） 0.025 %0.015 %
    当前世代系列

    100 nA~220.00 mA

    		10 nA~220,000 mA
    当前生成概率（代表性值）0.03 % 0.02 %
    热电发电函数－〇
    高频输出噪声（20MHz） 3 mVp-p
    设置时间10毫秒
    界面GPIB、USB、BCD（出厂选项）
    记忆5000个数据点
    价格没有BCD选项244,000日元（含268,400日元税）¥349,000（含税¥383,900）
    使用BCD选项

    6146+04

    295,000日元（含税324,500日元）

    6156+04

    ¥400,000（含税¥440,000）
