日本ADCMT 爱德万 82314BW 三波长光学传感器日本ADCMT 爱德万 82314BW 三波长光学传感器三波长光学传感器82314B/82314BW/82324B 是兼容蓝色光盘、DVD和CD的三波长传感器，波长范围为390-900纳米，特别具有400-420纳米的平坦感光度。 因此，即使光源的波长不同，也能实现…

产品详情

Product Detail

日本ADCMT 爱德万 82314BW  三波长光学传感器

日本ADCMT 爱德万 82314BW  三波长光学传感器


三波长光学传感器

82314B/82314BW/82324B 是兼容蓝色光盘、DVD和CD的三波长传感器，波长范围为390-900纳米，特别具有400-420纳米的平坦感光度。 因此，即使光源的波长不同，也能实现高精度测量，而无需波长灵敏度校正。 标准校准波长为405纳米。

82314B/82314BW是纤薄的传感器，便于在狭小空间内进行光盘设备和测量。

82314BW将82314B的光接收面积（10×10毫米）扩展至（18×18毫米），即使在高NA镜头的入射光下也能轻松且稳定地测量。

82324B 是一种圆柱形传感器，便于器件集成、光学台测量和光纤系统测量。

还可以添加添加校准波长的选项。
优化蓝色特性以实现低反射率、低入射角依赖性和低偏振依赖。 它还在DVD使用的650纳米波段和CD使用的780纳米波段提供良好的灵敏度。 单一传感器支持蓝光光盘、DVD和CD，非常适合三通道蓝光光盘和高清DVD的拾取和驱动器评估。
波长灵敏度校正通过将每个传感器的测量值存储在传感器内存中来实现。

405nm 650nm 780nm

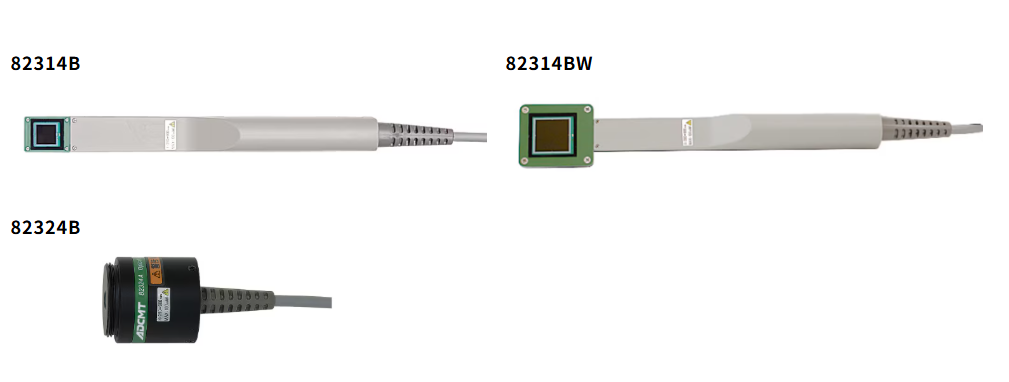

82314B

82314B

82314BW

82314BW

82324B

82324B

规格


 82314B82314BW82324B
波长范围390~900 nm
动力范围
 		dBm 意味着-50~+20 dBm
W 代表10 nW~100 mW
光束聚点3毫米或更大
感光细胞硅光电二极管
光接收表面积大约10毫米×10毫米约18毫米×18毫米约8.5毫米φ
有效接收光的表面积※1约9.5毫米×9.5毫米约15.5毫米×15.5毫米约6.5毫米φ
校准波长※2 405 nm
测量精度（输入1mW时）※3

±2。5%（校准波长时）/ ± 3.5%（390~900纳米）

波长灵敏度校正范围390~900 nm
价格¥144,000（含税¥158,400）22万日元（含税24万2千日元）¥180,000（含税¥198,000）


1：对中心的相对灵敏度在±10%以内

2：可作为选项更改

3：数值为连续波光。
