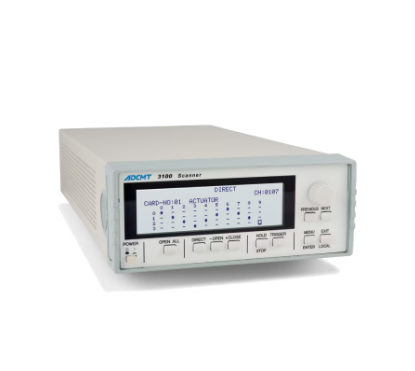

日本ADCMT 爱德万 3100  扫描仪

日本ADCMT 爱德万 3100  扫描仪


扫描器/扩展器3100/3101

  • 最多可连接5个扩展器，并扩展至17个插槽（多路复用器1,360通道，1根线）

  • 高速切换最高可达330 ch/s

  • 支持在大10安培电流之间切换

  • 用于低电位测量，电压约为1微伏（约1微伏）（使用31005B开关卡）

  • 各种开关卡可选

  • 图形显示功能，让你能即时看到接触点的状态

  • 数字信号输入/输出功能为标准设备

3100是一款采用扩展器方法的开创性扫描仪。 3101扩展器最多可连接5个设备，并集成最多17张交换机卡。 延伸器连接间距可延长至10米（总长20米），允许在尽可能接近被测物体时切换。
开关卡有三种类型（多路复用器、执行器、矩阵），提供多种高速切换和高电流使用选项。
该扫描仪设计支持通过面板开关设置实现手动控制，并通过外部控制器的远程信号（GPIB、USB）实现可编程控制，适用于从小型到大型的系统。




特色

系统扩展尺度

主机最多可以安装两张Switch卡，扩展器最多可以装三张。 扩展器可通过专用总线（扫描总线）连接最多五辆车辆，设备连接距离最长10米，总长度为20米。 测量信道可根据需要添加扩展器，实现最佳系统且具成本效益。

3100 規模に応じたシステム拡張

交换机状态的图形显示

3100 使用大型液晶显示屏，显示每张卡开关卡的开闭状态。 对于直接（直接通道访问）本地（面板表面）操作，你可以设置开闭。

本地（面板表面）操作及GPIB/USB控制功能

在面板表面设置开关条件的局部功能适用于结合数字电压表、数字记录仪等设备的小型系统。
另一方面，使用标准GPIB/USB接口，所有开关条件设置都可以外部控制，从而实现自动测量系统的灵活配置。
除了基于控制参数的排序操作外，还可以直接访问任何程序的任何通道（直接通道访问）或程序步骤。 这种直接访问功能可以本地或远程使用，使用GPIB或USB时，你可以轻松进行超过100次随机扫描。

通过数字信号输入和输出扩展应用

3100 标配内置数字输入输出（DIO）功能。 输出为开集电极，吸收电流最高可达150毫安，适合控制灯具、大型继电器等。
输入电平支持从TTL电平到最高28 V。 数字I/O功能也可用于数据传输，方便将数据传输到无GPIB的设备。

灵活支持和丰富的切换功能

3100提供三种开关卡和七种类型：多路复用器、执行器和矩阵卡，结合后可以作为一个单元中的多个扫描仪使用。 因此，它可以灵活支持多点数据记录仪、半导体、电子元件、电子电路及其他自动化测试系统的切换设备。

存储最多160个通道（2个插槽）3100主机最多可容纳160通道（31001F单线型），分布在两个插槽中。

通过连接最多五个3101扩展器，你可以扩展到最多17个插槽，支持最多1360个通道（31001F单线型）。
