日本KIKUSUI 菊水 PWX750HF  纤薄宽域可变开关直流电源

日本KIKUSUI 菊水 PWX750HF  纤薄宽域可变开关直流电源

性能与特点

下一代机架式电源，支持N到M网络的远程控制和监控

PWX系列是一款CVCC可变开关直流稳定电源，优化为机架式电源。 设计采用了窄窄的19英寸机架宽度以提高安装效率，内部冷却的进气和排气仅限于前后表面，实现上下紧密安装。

此外，该系列标配系统升级所需的基本通信接口，包括局域网、USB和RS232C。 通过结合VMCB（虚拟多通道总线）功能*，你不仅可以高效地实现一对N，还能实现N到M的大规模基于网络的远程控制和监控。 通过局域网通信，控制和监控可以通过个人电脑、智能手机和平板电脑等网页浏览器实现。 此外，它获得了LXI（LAN仪器扩展）认证，便于通过LAN连接测量系统时配置配置。 远程管理位于不同建筑的电源也非常可行。

输出有两种类型：750W和1500W，“3倍比”功率类型允许宽电压和电流设置。 例如，额定输出功率为1500W的PWX1500ML可以无缝从80V-18.75A运行到26.8V-56A。 此外，输入电源电压普遍设计为85V至265V，并内置功率因数改进电路（PFC）以抑制谐波电流。 此外，还配备了模拟外部控制和显示器输出、主从并行操作功能、各种保护功能、存储功能等。 *支持自Half-Rack Model Ver2.0

局域网标准设备×VMCB（虚拟多通道总线）功能支持
基于网络的远程控制和监控

PWX系列标配局域网、USB和RS-232C作为通信接口。 此外，通过使用“VMCB（虚拟多通道总线）”功能*1，允许在虚拟组中管理多个PWX系列，你不仅可以高效执行一对N，还能实现N对M的大规模基于网络的远程控制和监控。

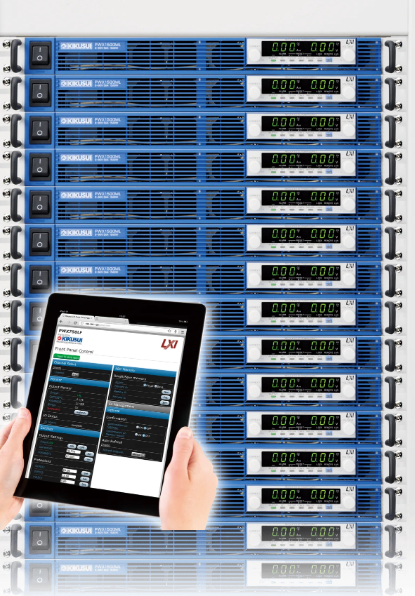

特别是，由于LAN支持LXI（LAN eXtention for Instrumentation），你可以通过电脑、智能手机或平板电脑等网页浏览器访问PWX系列内置的网络服务器，以控制和监控电源。

此外，使用单独出售的序列创建与控制软件SD013-PWX（Wavy for PWX），你可以单独配置通过VMCB连接的PWX串联（单独），并使用全局命令实现批量控制**2。 你可以同时开关多个单元的输出，或者调节输出电压和电流值。

1：PWX750ML 计划支持固件版本 2.0 及以上版本。 *2：仅在SD013-PWX的“直接控制”时生效（PWX为波浪形）。 全局命令也可用于控制VXI-11、HiSLIP和SCPI-RAW。

新增通信监控功能

它配备了监控通信的功能。 例如，如果局域网线缆断开且无法建立通信，且在规定时间内无通信，报警灯会触发，输出会关闭。 防止无控制操作，提高系统可靠性。 *兼容固件版本2.2×及以上版本

物品/形状名称PWX750LFPWX750MLFPWX750MHFPWX750HF
半机架尺寸 PWX750ML
官方输入评级100伏克–240伏特，50赫兹–60赫兹，单相
输入电压范围85Vac〜265Vac
输入频率范围47Hz〜63Hz
电流（*）* 1100 真空10.5A
200 真空5.25A
涌入电流（MAX）*270 A 或更低
功率（MAX）*31100VA
功率因数（TYP值）*10.99（输入电压100V）/ 0.97（输入电压200V）0.98（输入电压100V）/ 0.96（输入电压200V）
效率（MIN）*1超过74%
停电保持时间（MIN）*3超过20毫秒

1  额定负载时。

2  不包括在打开电源开关后立即通过内部EMC滤波电容（约1毫秒）流经的充电电流分量。

 3  100伏电，额定负载。


物品/形状名称PWX750LFPWX750MLFPWX750MHFPWX750HF
半机架尺寸 PWX750ML
定格画面输出电压 30V80伏230V650伏
输出电流 75A28A10A3.5A
输出功率750W
电压可配置范围0V〜31.5V0V〜84V0V〜241.5V0V〜682.5V
集合精度±（0.05%的集合+0.05%的rtg）
电源波动 ±5毫伏±10mV±25毫伏±67mV
负载波动±5毫伏±10mV±25毫伏±67mV
瞬态响应不到1毫秒7毫秒或更低
波纹噪声 （p-p）60毫伏80毫伏120毫伏330mV
（RMS）8毫伏8毫伏25毫伏60毫伏
站立表演额定负载下100毫秒
当负载未启动时100毫秒
下降时间 额定负载下100毫秒150毫秒250毫秒
当负载未启动时450毫秒550毫秒1500毫秒3000毫秒
遥感 *补偿电压（单向）1.5伏4V5V5V
温度系数（*值）100 ppm/°C（外部控制）
电流可配置范围0A〜78.75A0A〜29.4A0A〜10.5A0A〜3.675A
设置精度 ±（0.5%的set+0.1%的rtg）
电源波动±9.5mA±4.8mA±3mA±2.35mA
负载波动±20mA±10.6mA±7mA±5.7mA
涟漪噪声 （RMS）150mA65mA30毫安15mA电流
温度系数（TYP值）100ppm/°C
