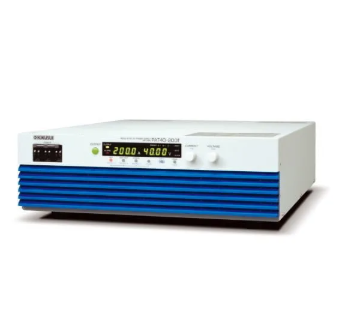

日本KIKUSUI 菊水 PAT30-266T 高效大容量开关直流电源

日本KIKUSUI 菊水 PAT30-266T 高效大容量开关直流电源日本KIKUSUI 菊水 PAT30-266T 高效大容量开关直流电源高效、大容量开关电源PAT-T系列功率因数0.95：配备功率因数改进电路，输出功率为3kW，即便单相输入（4kW型）性能与特点容量大、紧凑且坚固耐用。一个考虑环境的…

日本KIKUSUI 菊水 PAT30-266T 高效大容量开关直流电源

高效、大容量开关电源PAT-T系列

功率因数0.95：配备功率因数改进电路，输出功率为3kW，即便
单相输入（4kW型）

性能与特点

容量大、紧凑且坚固耐用。
一个考虑环境的大容量电源。

PAT-T系列是一款恒压/恒流自动切换直流电源。采用软切换方法提升效率并实现降噪，同时利用高密度安装技术实现显著的小型化和重量减轻。该机配备了同级前所未有的“功率因数改进电路”，不仅改善了电力环境（抑制谐波电流），还极大地促进了能源节约，如简化和小型化配电设备，降低功耗。

此外，优化的散热设计确保环境温度达到50°C。它能承受高温下连续满载运行等恶劣使用环境。

操作面板设计简洁直观，便于阅读和使用，同时考虑计算机和音序器控制，标配RS-232C接口及外部模拟控制、监视器输出和状态输出。还可选支持USB、GPIB和局域网（LXI）接口。既可独立使用，也可嵌入测试系统。

高效、大容量开关电源

PAT-T系列

60万日元 – 88万日元价格区间：60万日元至88万日元

采用低噪声、高效软切换方式
19英寸宽
配备功率因数改进电路（功率因数0.95%）以降低功耗
性价比优异（从每瓦100日元起）
即使在50°C的环境温度下，也能实现连续满载运行
高噪声抗阻
4kW型号可用单相200V输入（但输出电流限制在额定容量的约75%）。
支持的局域网接口（可选）
输出电压支持20V至1500V

8kW型号也支持400V输入。详情和价格请另行联系我们。

8千瓦

物品/形状名称			PAT20-400T	PAT30-266T	PAT40-200T	PAT60-133T	PAT80-100T	PAT160-50T	PAT250-32T	PAT350-22.8T	PAT500-16T	PAT650-12.3T	PAT850-9.4T	PAT1000-8T	PAT1500-5.3T
输入	额定输入电压		三相交流电200 V至AC240 V 50 Hz至60 Hz
	输入电压范围和输入频率范围		180 V 至 250 V · 47 Hz 至 63 Hz
	效率		85%（*小）[输入电压AC200V，额定负载]
	功率因数		0.95（类型）[输入电压AC200V，额定负载]
	输入电流		32安培（*）（额定负载时）
	浪涌电流		100 Apeak（*）
	输入功率		10 kVA（*）
付出努力	定格画面	额定输出功率	8千瓦
		额定输出电压	20.00 V	30.00 伏	40.00 伏	60.00 伏特	80.00 伏特	160.0 伏特	250.0V	350.0 伏	500.0 V	650.0 伏特	850.0 V	1000.0 V	1500.0 V
		额定输出电流	400.0 A	266.0 A	200.0 A	133.0 A	100.0 A	50.0 A	32.0A	22.8 A	16.0 A	12.3 A	9.4 A	8 A	5.3 A
	恒定电压	集合精度	±（额定值的0.2%;50毫伏）
		*可调节电压	评分105%
		电源波动	±（额定0.05%+5毫伏）
		负载波动	±（额定值的0.1%+5毫伏）
		瞬态响应	5毫秒（当负载电流突然变化50%到*时，在输出端子感应时）
		波纹噪声	100 mVp-p	300 mVp-p	300 mVp-p	350 mVp-p	350 mVp-p	350 mVp-p	450 mVp-p	450 mVp-p	600 mVp-p	600 mVp-p	600 mVp-p	800 mVp-p	1200 mVp-p
			测量频率范围为10 Hz至20 MHz
			10 mVrms	20 mVrms	30毫伏尔姆	30毫伏尔姆	30毫伏尔姆	30毫伏尔姆	50毫伏尔姆	50毫伏尔姆	100 mVrms	100 mVrms	100 mVrms	150 mVrms	200毫伏尔
			测量频率范围为5 Hz至1 MHz
		开赛时间	100毫秒（额定负载）/ 100毫秒（无负载）
		着陆时间	100毫秒（额定负载）/ 2000毫秒（无负载）							200毫秒（额定负载）/ 4000毫秒（无负载）				200毫秒（额定负载）/ 5000毫秒（无负载）	200毫秒（额定负载）/ 6000毫秒（无负载）
		温度系数	100 ppm/°C（*）[带外部模拟控制]
	恒定电流 *1	集合精度	±（评定的0.5% +50 mA）
		*可配置电流	评分105%
		电源波动	±（评级0.1%;30毫安）
		负载波动	±（评定的0.2% +30 mA）
		波纹噪声	500毫臂	400毫臂	400毫臂	350毫臂	300毫臂	200毫臂	200毫臂	200毫臂	200毫臂	150毫臂	120毫臂
		波纹噪声	测量频率范围为5 Hz到1 MHz，输出电压在额定输出电压的10%到*之间
		温度系数	200 ppm/°C（典型）[带外部模拟控制]
	输出开关延迟		关闭，0.1秒到10.0秒（分辨率0.1秒）
电压显示		*显示	99.99					999.9						9999
电压显示		准确性	±（占读数的0.2%+5位数字）在23°C±5°C
电表		*显示	999.9						99.99
电表		准确性	±（读数的0.5%+5位数字）在23°C±5°C下
保护功能			过电压保护（OVP）/过电流保护（OCP）/过热保护（OHP）/输入相位损失保护（PHASE）/风扇异常保护（FAN）感应保护（SENSE）/出血电路过热保护（BOHP）/停机（SD）
外部模拟控制		输出开关控制及更多功能	输出开关、关机
		恒压，外部电压控制	0 V 至 10 V 时额定输出电压的 0% 至 *
		恒压外部电阻控制	在0到10 kΩ时，0 Ω到10 kΩ，或额定输出电压的*到0%
		恒流外部电压控制	在0 V到10 V时，额定输出电流的0%到*
		恒流外部电阻控制	在0 Ω到10 kΩ，或到0%时，输出电流的0%到
*输出		输出电压监控器	额定电压输出：10.00 V±0.25 V
		输出电压监控器	0.00 V ± 0.25 V 输出 0 V
		输出电流监测器	额定电流输出：10.00 V±0.25 V
		输出电流监测器	0.00 V ± 0.25 V 输出 0 安培
状态输出			输出开启，电压控制，报警，开机，断电，绝缘开集电极
遥控器			RS232C标准，*38,400 bps SCPI指令
工作温度和湿度范围			0°C〜50°C、20%〜85%rh
储存温度和湿度范围			−25°C至70°C，湿度低于90%（无冷凝）
外部尺寸（*尺寸）			430（440）W×129.2（155）H×550（620）D mm
质量			约26公斤	约27公斤	约25公斤	约24公斤			约23公斤			约22公斤	约23公斤

*1 在恒定电流下工作（输出电压设定在额定输出电流或以上）。额定负载：当额定输出电流流动时，电压降为额定输出电流*输出电压的95%~*，负载为电阻值。包括负载线的电压降，该产品的输出电压不得超过额定输出电流的*输出电压。无负载：当额定输出电流流动时，电压降为*输出电压的10%或1V中较高者，即额定输出电流负载中的*电压。
