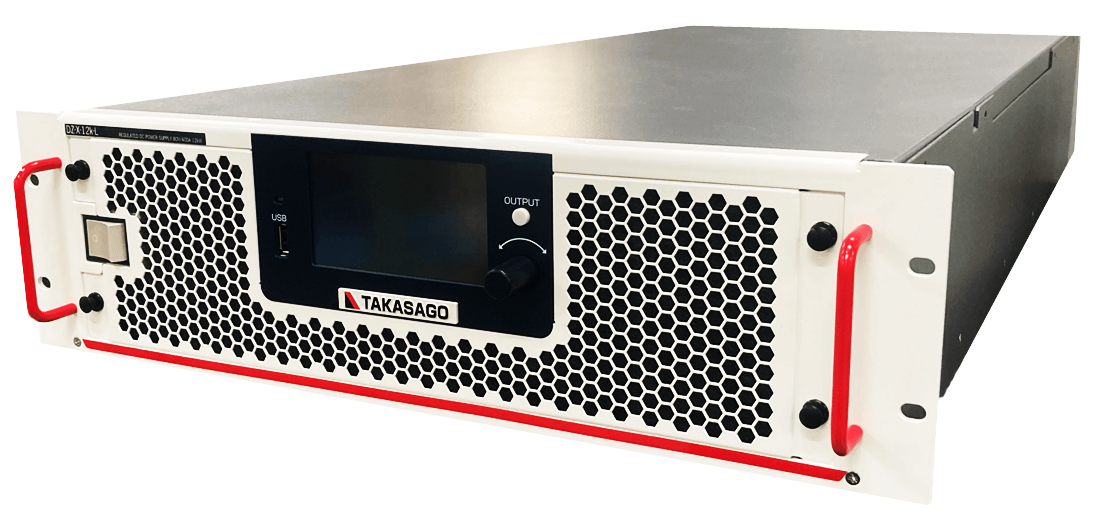

日本TAKASAGO高砂 DZ-X-6k-L 直流电源

产品目录

日本TAKASAGO高砂 DZ-X-6k-L 直流电源日本TAKASAGO高砂 DZ-X-6k-L 直流电源特色：高精度、低噪声设计，追求直流稳定电源的本质实现了 18 千瓦的大容量，并在机架安装时节省了空间高可靠性，能保持满功率，并在 50℃的高温环境下长期运行直观操作，结合触摸面板和旋钮…

特色：

高精度、低噪声设计，追求直流稳定电源的本质

实现了 18 千瓦的大容量，并在机架安装时节省了空间

高可靠性，能保持满功率，并在 50℃的高温环境下长期运行

直观操作，结合触摸面板和旋钮

安全性高，配备电力异常时的检测和保护功能，并设有紧急停止按钮

通过自由组合串联和并联连接，可实现最高 360 千瓦的扩展

单个设备覆盖较广区域，具有 “缩放功能” 和输出限制功能

自动识别串联和并联连接，便于提供最佳电源

“内阻可变函数”，重现电池特性

“斜率函数” 控制电压和电流变化的速度

USB 存储模式操作功能允许仅用电源即可长期测试 700 万线路

通过网络或 USB 端口轻松升级到最新固件

Web 服务器功能支持网络远程操作

异常情况下提供电子邮件通知功能，支持安全运营

累计运行时间显示作为电源维护和检查周期的指示

其他（风扇噪声抑制功能）

项目				地理位置
形式名称				DZ-X-6k-L	DZ-X-12k-L	DZ-X-18k-L
建议零售价（日元，不含税）				1,137,000（仅供参考）	1,705,000（仅供参考）	2,160,000（仅供参考）
输出规范		额定输出电压		80伏
		额定输出电流		200A	400A	600A
		额定输出功率		6千瓦	12千瓦	18千瓦
恒压特性（CV）		设定范围		0.000V~84.000V	0.000V~84.000V	0.000V~84.000V
		集合精度（*1）		设定值的 ±（0.1% + 0.08V）	设定值的 ±（0.1% + 0.08V）	设定值的 ±（0.1% + 0.08V）
		设置分辨率		2毫伏	2毫伏	2毫伏
		道路规则 ※9		设定值±（额定输出电压的0.01% + 0.005%）
		线路调节（*10）		设定值±（额定输出电压的0.01% + 0.003%）
		涟漪（有效价值）〈※11〉		10mVrms
		过渡恢复时间		在2毫秒以内
恒流特性（CC）		设定范围		0.00A~210.00A	0.00A~420.00A	0.00A~630.00A
		球组准确率（*2）		在设定值±以内（0.2% + 0.2A）	在设定值±以内（0.2% + 0.4A）	在设定值±以内（0.2% + 0.6A）
		设置分辨率		10mA	20mA（20毫安）	30毫安
		道路法规（*12）		设定值±（额定输出电流的0.05% + 0.1%）
		线路调节（※11）		设定值±（0.05% + 额定输出电流的0.05%）
		涟漪（有效值）（*13）		距离200毫臂以内	距离400毫米以内	600毫米范围内
恒定功率特征（CP）		设定范围		0.000千瓦~6.300千瓦	0.000千瓦~12.600千瓦	0.000千瓦~18.900千瓦
通过速率		电压斜率设定范围		0.16V/ms~80.00V/ms	0.16V/ms~80.00V/ms	0.16V/ms~80.00V/ms
通过速率		当前斜率设定范围		0.2A/ms~200.0A/ms	0.4A/ms~400.0A/ms	0.6A/ms~600.0A/ms
电源				交流180V~交流242V 单相50Hz/60Hz	交流180伏~交流242伏三相50Hz/60Hz
输入电流（RMS）〈※5〉 AC180V 输入				38臂或以下	67号臂之下	67号臂之下
输入功率比 ※6				0.99及以上	0.9或以上	0.99及以上
电力效率〈※7〉				额定电压下92%或更高/额定电流下89%或更高
涌入电流（峰值值）〈※8〉 AC242V输入				低于54A0-p	低于95A0-p	低于95A0-p
系统需求				环境温度：0–50°C（运行状态）/ 0–70°C（储存），湿度：20–85%相对湿度（运行状态）/ 20–85%相对湿度（储存）无结冰、冷凝或腐蚀性气体
外部尺寸（不包括突出物）				445.0毫米（宽）×140.2毫米（高）×828.2毫米（深）
主助推器并联操作（*3）	最大直列机车数量			3个单元。串并联连接的最大连接数为20个单元。
	最大并行设备数量			10台设备并联连接的最大连接数最多为20个/并联连接仅允许6kW、12kW和18kW的混合
	最大额定输出电压			当三台240V 单元串联时
	最大额定输出电流			当10台同型号的2000A 并联连接时	当10台同型号4000A 并联连接时	当10台同型号的6000A 并联连接时
	最大额定输出功率			当20台同款120kW 型号的机组并联和串联连接时，	当20台同型号的240kW机组并联或串联连接时，	当20台同款360kW 型号的机组并联连接时
各项特色	可变内阻 / 可变斜率			〇 / 〇
	外部控制	紧急停止输入		〇
		通用接触输入		你可以从四种类型中选择两种（外部跳脱、外部ALM、输出开/关、运行/停止）
		状态输出		从18种类型（OVP、OCP等）中选择3个。
		输出电压/电流控制		〇
	遥感			〇
	维护公告/信息			〇 / 〇
	网页服务器功能 / 邮件通知功能			〇 / 〇
	风扇噪声抑制			〇
	模式驱动		独立阶段	5条线
	模式驱动		使用USB接口时	通过将USB内存（模式操作数据存储）连接到前端700万线的 USB 2.0 Type-A连接器实现
	固件版本升级			通过将USB存储器（需更新数据存储）连接到前置USB 2.0 Type-A接口即可使用
通信接口			标准装备	LAN（后置），USB2.0 Type-B（后），USB2.0 Type-A（前置）〈※4〉
质量				35公斤	45公斤	55公斤
输入端子 / FG 端子				M5螺丝	M5螺丝	M5螺丝
输出端子				M16 螺栓和螺母	M16 螺栓和螺母	M16 螺栓和螺母

*1：基于输出电压设定值+5V（环境温度23°C±5°C）。电压设定精度低于+5V不保证。在输出开路和遥感点测量（环境温度23°C ±5°C）。
*2：从输出电压+5V（环境温度23°C ±5°C）施加。电流设定精度低于+5V不保证。适用于输出电压+5V或更高（环境温度23°C ±5°C）。
*3：使用串联或并联连接进行串并联操作时，需配备可选的串并联线缆和模块

*4：仅USB内存连接 *5：使用额定输出功率和额定输出电流时

*6：当AC200V输入和额定输出功率时

*8：在打开输入电源开关后，排除电流分量通过内部EMC滤波电容（约1毫秒）*
9：在遥感点测量额定负载电流0-100%变化（静态负载变化）

10：输入电压-10%和+21%波动时的静态输入变化

*11：测量频率范围20Hz-1MHz（电阻负载）*
12：当输出电压从+5V变为额定输出电流时的电流波动值（静态负载变化） * 13：测量频率范围 20Hz-1MHz 输出电压设定 + 施加于 5V（电阻负载）
