日本TAKASAGO高砂 DZ-X-12k-H 直流电源

产品目录

日本TAKASAGO高砂 DZ-X-12k-H 直流电源日本TAKASAGO高砂 DZ-X-12k-H 直流电源日本TAKASAGO高砂 DZ-X-12k-H 直流电源DZ-X-12k-H 是高砂制作所 DZ-X 系列12kW 高压变焦直流电源，后缀 H 代表 0~840V 高压规格，搭载独家 Zoom 变焦宽量程技术，全功率区间无降额输出，支持…

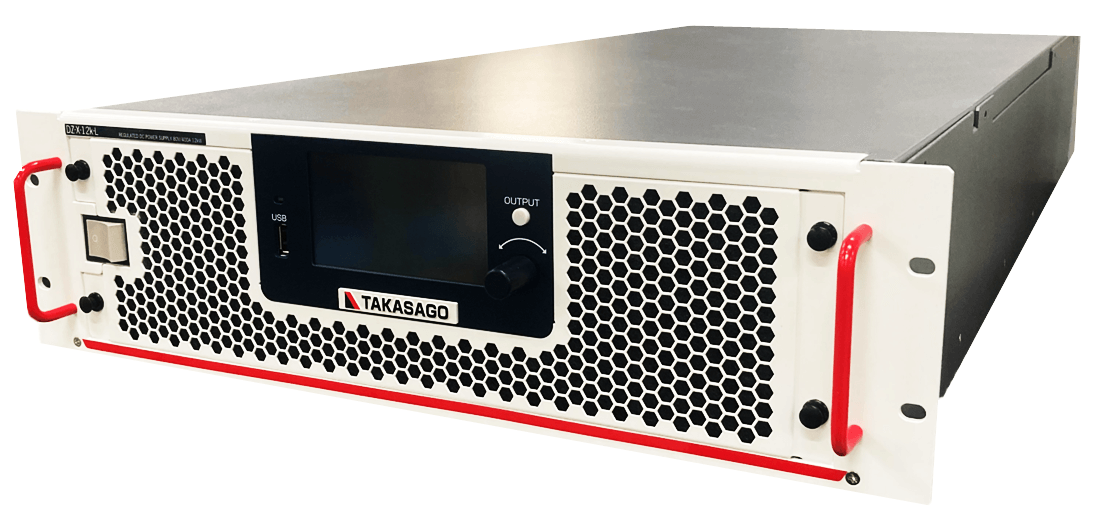

DZ-X-12k-H 是高砂制作所 DZ-X 系列12kW 高压变焦直流电源，后缀 H 代表 0~840V 高压规格，搭载独家 Zoom 变焦宽量程技术，全功率区间无降额输出，支持多机组串并联扩容，专为新能源高压 PACK、车载高压电控、SiC 功率器件、充电桩模块耐久测试设计，单向输出无能量回收。

DZ-X 系列特色：

高精度、低噪声设计，追求直流稳定电源的本质

实现了 18 千瓦的大容量，并在机架安装时节省了空间

高可靠性，能保持满功率，并在 50℃的高温环境下长期运行

直观操作，结合触摸面板和旋钮

安全性高，配备电力异常时的检测和保护功能，并设有紧急停止按钮

通过自由组合串联和并联连接，可实现* 360 千瓦的扩展

单个设备覆盖较广区域，具有 “缩放功能” 和输出限制功能

自动识别串联和并联连接，便于提供*电源

“内阻可变函数”，重现电池特性

“斜率函数” 控制电压和电流变化的速度

USB 存储模式操作功能允许仅用电源即可长期测试 700 万线路

通过网络或 USB 端口轻松升级到*固件

Web 服务器功能支持网络远程操作

异常情况下提供电子邮件通知功能，支持安全运营

累计运行时间显示作为电源维护和检查周期的指示

其他（风扇噪声抑制功能）

项目				地理位置
形式名称				DZ-X-6k-H	DZ-X-12k-H	DZ-X-18k-H
建议零售价（日元，不含税）				1,137,000(仅供参考)	1,705,000（仅供参考）	2,160,000（仅供参考）
输出规范		额定输出电压		800伏
		额定输出电流		22.5A	45A	67.5A
		额定输出功率		6千瓦	12千瓦	18千瓦
恒压特性（CV）		设定范围		0.00V~840.00V	0.00V~840.00V	0.00V~840.00V
		集合精度（*1）		设定值的±（0.1% + 800mV）	设定值的±（0.1% + 800mV）	设定值的±（0.1% + 800mV）
		设置分辨率		20毫伏	20毫伏	20毫伏
		道路法规（*9）		设定值±（额定输出电压的0.01% + 0.005%）
		线路规制〈※10〉		设定值±（额定输出电压的0.01% + 0.003%）
		涟漪（有效值）（*11）		100mVrms
		过渡恢复时间		10毫秒以内
恒流特性（CC）		设定范围		0.000A~23.625A	0.000A~47.250A	0.000A~70.875A
		球组准确率（*2）		在设定值±范围内（0.2% + 22.5mA）	在设定值±以内（0.2% + 45mA）	在设定值±范围内（0.2% + 67.5mA）
		设置分辨率		1mA	2mA	3mA
		道路法规（*12）		设定值±（额定输出电流的0.05% + 0.1%）
		线路调节（※11）		设定值±（0.05% + 额定输出电流的0.05%）
		涟漪（有效值）（*13）		距离22.5毫米以内	在45毫臂以内	距离67.5毫臂以内
恒定功率特征（CP）		设定范围		0.000千瓦~6.300千瓦	0.000千瓦~12.600千瓦	0.000千瓦~18.900千瓦
通过速率		电压斜率设定范围		1.6V/ms~30.0V/ms	1.6V/ms~30.0V/ms	1.6V/ms~30.0V/ms
通过速率		当前斜率设定范围		0.023A/ms~10.000A/ms	0.045A/ms~20.000A/ms	0.068A/ms~30.000A/ms
电源				交流180V~交流242V 单相50Hz/60Hz	交流180伏~交流242伏三相50Hz/60Hz
输入电流（有效值）〈※5〉 AC180V 输入				38臂或以下	67号臂之下	67号臂之下
输入功率因数（*6）				0.99及以上	0.9或以上	0.99及以上
功率效率（*7）				超过91%
涌入电流（峰值值）〈※8〉 AC242V输入				低于54A0-p	低于95A0-p	低于95A0-p
系统需求				环境温度：0–50°C（运行状态）/ 0–70°C（储存），湿度：20–85%相对湿度（运行状态）/ 20–85%相对湿度（储存）无结冰、冷凝或腐蚀性气体
外部尺寸（不包括突出物）				445.0毫米（宽）×140.2毫米（高）×828.2毫米（深）
主助推器并联操作（*3）	*直列机车数量			2台。并联和直联连接的*连接数为20台
	*并行设备数量			10台。串并联连接的*连接数为20个/并联连接仅支持6kW、12kW和18kW的混合配置
	*额定输出电压			当两台1500V单元串联时
	*额定输出电流			当10台同型号225A 并联时	当10台同款450A 型号并联连接时	当10台同型号675A 并联连接时
	*额定输出功率			当20台同款120kW 型号的机组并联和串联连接时，	当20台同型号的240kW机组并联或串联连接时，	当20台同款360kW 型号的机组并联连接时
各项特色	可变内阻 / 可变斜率			〇 / 〇
	外部控制	紧急停止输入		〇
		通用接触输入		你可以从四种类型中选择两种（外部跳脱、外部ALM、输出开/关、运行/停止）
		状态输出		从18种类型（OVP、OCP等）中选择3个。
		输出电压/电流控制		〇
	遥感			〇
	维护公告/信息			〇
	网页服务器功能 / 邮件通知功能			〇
	风扇噪声抑制			〇
	模式驱动		独立阶段	5条线
	模式驱动		使用USB接口时	通过将USB存储器（图案操作数据存储）连接到 700万线的前置USB 2.0 Type-A连接器实现
	固件版本升级			正面：通过连接USB存储器（用于更新数据存储）到USB 2.0 type-A接口即可使用。背面可通过网页浏览器《※14》将PC（存储需要更新的数据）连接到LAN口使用。
通信接口			标准装备	LAN（后置），USB2.0 Type-B（后），USB2.0 Type-A（前置）〈※4〉
质量				35公斤	45公斤	55公斤
输入端子 / FG 端子				M5螺丝	M5螺丝	M5螺丝
输出端子				M5 爆冷螺栓	M5 爆冷螺栓	M5 爆冷螺栓

1：从输出电压设定值+20V（环境温度23°C±5°C）施加。电压设定精度低于+20V不保证。输出释放和遥感点测量（环境温度23°C ±5°C）
2：适用于输出电压+20V（环境温度23°C±5°C）。电流设定精度低于+20V不保证。适用于输出电压+20V或更高（环境温度23°C±5°C）。

3：串联或并联连接时，需选配串并联电缆和模块。
4：仅支持USB存储连接

5：使用额定输出功率和额定输出电流时

6：使用AC200V输入时，额定输出功率和额定输出电流
7：使用AC200V输入功率和额定输出功率时

8：不包括在打开输入电源开关后立即流经内部EMC滤波电路电容的充电电流分量（约1毫秒）

9：在遥感点测量额定负载电流0-*变化（静态负载变化）
10：测量输入电压-10%和+21%的波动（静态输入变化）
11：测量频带20Hz-1MHz（电阻负载）
12：额定输出电流输出电压+20V 电流波动值（静态负载变化）在切换到额定电压时

13：测量频率范围 20Hz-1MHz 输出电压设置 +20V（电阻负载）
14：推荐的网页浏览器是 Microsoft Edge
