日本TAKASAGO高砂 直流电源 ZX-S-800LN

日本TAKASAGO高砂 直流电源 ZX-S-800LN

日本TAKASAGO高砂 直流电源 ZX-S-800LN日本TAKASAGO高砂 直流电源 ZX-S-800LNZX-S-800LN 属于高砂 ZX-S 系列800W 低压网口程控直流电源，L 代表 0~80V 低压变焦规格，N 代表搭载LAN 以太网 + RS485 双通讯，无 A 后缀电池模拟、外部模拟量控制功能，桌面紧凑型中功率…

产品详情

Product Detail

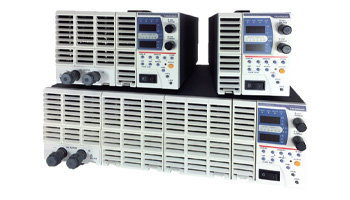

日本TAKASAGO高砂  直流电源  ZX-S-800LN

日本TAKASAGO高砂  直流电源  ZX-S-800LN


ZX-S-800LN 属于高砂 ZX-S 系列800W 低压网口程控直流电源，L 代表 0~80V 低压变焦规格，N 代表搭载LAN 以太网 + RS485 双通讯，无 A 后缀电池模拟、外部模拟量控制功能，桌面紧凑型中功率机型，适合低压储能、车载 48V 电控、大功率元器件老化、实验室网络化远程程控测试场景。


ZX-S系列：一种缩放直流电源（直流稳定电源），仅使用电源即可实现简单的序列（三步编程）操作。

（电压：0~80V / 0~320V / 0~640V功率：400W/800W/1600W）


特色
1. 即使没有计算机也能实现独立测序2. 所有型号在输出导通时标配冲浪抑制功能
3. 全数字控制，4位设定，4位测量4. 所有型号标配串行通信或局域网
5. 增强了可操作性和特性上的并联操作功能6. 可变内阻函数也可作为模拟电池（型号编号为A）
7. 外部模拟控制，模拟显示器（型号以A）8. 环保无铅设计
ZX-S-400LZX-S-400LAZX-S-800LZX-S-800LAZX-S-1600LZX-S-1600LA


建议零售价
（日元，不含税）		RS-232C兼容版本
（型号号，不含N）		146,000
（仅供参考）		172,000
（仅供参考）		251,000
（仅供参考）		278,000
（仅供参考）		462,000
（仅供参考）		489,000
（仅供参考）

ZX-S-400LNZX-S-400LANZX-S-800LNZX-S-800LANZX-S-1600LNZX-S-1600LAN
建议零售价
（日元，不含税）		局域网兼容版本
（型号以N结尾）		170,000
（仅供参考）		196,000
（仅供参考）		262,000
（仅供参考）		288,000
（仅供参考）		473,000
（仅供参考）		500,000
（仅供参考）
输出规范额定输出电压80伏
额定输出电流40A80A160A
额定输出功率400W800W1600W
输出范围0Vから出力できます、しかも10V～80VはMAX400Wまで連続出力可能0Vから出力できます、しかも10V～80VはMAX800Wまで連続出力可能0Vから出力できます、しかも10V～80VはMAX1600Wまで連続出力可能
输出端子前输出端子
（前后两端电气连接）。 ）		输出只能
通过后部输出端子实现;也可以作为选装选项添加		80Amax 在前后输出端子均可实现前端输出端子配备80Amax过电流保护电路。 如果超过80A，请使用后置输出端子。
后输出端子形状条形端子（M5螺丝）条形端子（M5螺丝）条端子（M12螺丝）
恒压
特性（CV）		设置范围（括号内表示分辨率）0.00V~84.00V（分辨率设定为10mV）
集合精度（*1）设定值的±（0.1% + 10mV）
道路法规（*2）±（额定输出电压的0.01% + 3mV）或更低
线路调节（*3）±（额定输出电压的0.01% + 2mV）或更低
涟漪（有效值）（*4）2毫伏
噪声（P-P值）（类型）（*5）50毫伏100mV100mV
温度系数（代表性值）±50ppm/°C
过渡恢复时间（※6）1毫秒
节目时间（*7）创业70毫秒±20%（满载）/ 70毫秒±20%（无负载）
退役250毫秒±30%（满载）/ 1200毫秒±30%（无负载）
*吸力电流0.4A±0.1A0.8A±0.2A1.6A±0.4A
输出关断时的剩余电压（TYP）± 10毫伏以内
恒流
特性（CC）		设置范围（括号内表示分辨率）0.00A~42.00A（10mA）0.00A~84.00A（10mA）0.0A~168.0A（100mA）
套装精度（※8）设定值的±（0.5% + 20mA）设定值的±（0.5% + 40mA）设定值的±（0.5% + 80mA）
道路法规（*9）±（额定输出电流的0.03% + 3mA）或更低
线路调节（*3）±（额定输出电流的0.03% + 2mA）或更低
涟漪（有效值）（*4）20mA（20毫安）40mA80毫安
温度系数（代表性值）±100ppm/°C
测量与显示电压表显示4位数字表（*显示：99.99V）
测量准确率（*10）读±（0.1%±两位数（20mV））
温度系数（代表性值）±50ppm/°C
电流表（*16）显示4位数字表（*显示：99.99A）4位数字表（*显示：999.9A）
测量精度（*10，*16）读±（0.5%±4位数（40mA））读取±（0.5%±8位数（80mA））读数±（0.5%±两位数（200mA））
温度系数（代表性值）±100ppm/°C
配备功率显示
功能（*16）		4位数字电表（与电压或电流显示同时显示）
*显示功率：999.9W*显示功率：999.9W*显示：9999W
功率显示条形图6点LED的近似输出功率显示
保护装置OVP
（过压保护电路）		设定范围1.0V~88.0V
集合精度设定值的±（5位数（0.5伏特）±0.2%）×10
行动输出关闭，切换停止，输入开关关闭（仅在ZX-S-1600上可选）
OCP
（过流保护电路）		设定范围0.5A~44.0A1.0A~88.0A2.0A~176.0A
集合精度设定值的±（5位数±0.6%（0.5A））×10
行动输出关闭，切换停止，输入开关关闭（仅在ZX-S-1600上可选）
ZX-S-800/ZX-S-1600 配备的前置输出端子*可输出 80A 电流，但 ZX-S-1600 可输出超过 80A，即使 OCP 设置为 80A 或更高，前端输出 OCP 也会激活。 如果超过80A，就用后方输出端子。
过流保护电路如果输出功率超过额定功率，内部损耗功率超过规定值，则输出电压和输出电流受到限制。 如果恢复到额定范围，会自动恢复。
过温保护电路·如果散热段温度因风扇电机停机而超过85°C（ZX-S-1600L/LA：95°C）， 停止切换，关闭输出，并显示报警。
·内置于防侵电阻中的温度熔断器在135°C时切断。
过输入电流保护引信10A20A 引信用一单元20A保险丝保护
输入规范电源AC85V~250V 单相 45Hz~65Hz
输入端子形状入口连接器M4螺丝端子
输入电流（*11）AC100V卡6A12.5A24A
AC200V输入3A6A12A
输入功率因数（*12）0.99或以上
功耗（*13）75%
涌入电流（峰值值）AC100V输入10A20A40A
AC200V输入20A40A80A
AC264V输入25A50A100A
遥感·负载线路造成的电压降可单向补偿*1V。
·感测线断开导致的输出电压增加限制在10mV以内。
·遥感时，设备输出端子的输出电压可达82V，输出功率必须在额定范围内。
通信功能
（孤立型）		局域网通信（仅适用于N级型号标准）型号编号N，包含标准
LAN端口
* 如需软件开发者通信（ZX LAN）的示例源代码，请点击此处
串行通信
（N 标记型号没有 RS-232C 端口）		·RS-232C（型号号，不含N）和RS-485支持设置和测量输出电压、电流和保护水平，并读取报警、状态及各种配置状态。
·支持多31台设备的多连接控制（需另购多连接线）* *多可通过PC或PLC（音序器）的单一串口监控和控制*多31个设备（无需通信适配器）。
* 软件开发者通信示例（RS-232C）在此
外部
接触与模拟
接口
通过外部触点实现输出开关控制		可通过小信号接触或光耦合器实现（※15：ON/OFF 线另售）
△※15◯△※15◯△※15◯
使用外部电压（0-10V）进行输出电压和电流控制―◯―◯―◯
使用外部电阻控制输出电压和电流（0-10kΩ）―◯―◯―◯
可变内阻{近似I-V特性}
（由于是伪电阻，功率损失和热量产生不会增加或减少）		―◯
0.00~2.00Ω		―◯
0.00~1.00Ω		―◯
0.00~0.50Ω
输出电压和电流：模拟*输出（0-10V）―◯―◯―◯
状态输出
（光耦合器）		（CV）恒压模式操作―◯―◯―◯
（CC） 恒流模式操作―◯―◯―◯
内部电源电压正常。―◯―◯―◯
报警输出
（光耦器）		轻微异常如OVP和OCP―◯―◯―◯
其中一个警报被触发了―◯―◯―◯
紧急停止信号（小信号接触等）：
紧急停止可以通过外部开关、表表继电器、传感器及其他开路集电器输出实现。		―◯
切换停止		―◯
切换停止		―◯
输入块
其他功能选择启动模式你可以选择输出启动来优先处理 CV 或 CC
可变吞吐量函数特色CV的升降和CC升降的独立变化的斜率
简历0.1V/s~160.0V/s
CC [独立运行时]0.01A/s~80.00A/s0.1A/s~160.0A/s0.1A/s~320.0A/s
内存功能*多可以写入并读取三组输出电压和电流组合
顺序开关功能你可以用时差控制多台ZX-S系列设备的输出开关。 （延迟时间设置：0.00~99.99秒）（需另购多连接线）
校准函数·电压和电流设置
的偏移和全尺度校准是可能的 ・电压和电流测量的偏移和全尺度校准
并联/串
联操作		并联操作*并行设备数量·同型号*多可一次操作控制10台（需另购并联操作线）
并行设备计数的自动识别·自动并行车辆计数识别功能无需设置与并联运行相关的参数。
（另售，需并联操作线）
批量设置每个并联电源的电压和电流值都可以在主机上统一设置和显示。 当前值和其他值可以设置为并行状态的总和来测量。
除了设定值（CC/CV 等）外，测量信息（电压、总电流、总功率、报警等）也整合在主设备上。 （需另行销售，需并联工作电缆）
批量表示
系列运行（*14）―◯―◯―◯
绝缘（绝缘电阻测量使用DC500V仪表）输入输出、输入机箱和输出机箱均为绝缘结构。 （20MΩ或以上）
·输出段为浮动，如需接地，请在负载端接入。
·通信功能部分也被输入/输出电路和隔离电路等内部电路绝缘。
冷却方法使用输出敏感风扇电机实现强制风冷
系统需求温度：0°C~50°C（40°C及以上，输出功率需以每1°C2.5%的速率降额） 湿度
：20%~80%（无结冰、冷凝或腐蚀性气体）
外部尺寸 W×H×D（毫米）除
突出物外，*尺寸包括输出端子盖等。		107×130（147）×405（505）214.5×130（147）× 405（513）429.5（436）×130（139）× 405（543）
质量（约）5公斤5公斤8公斤8公斤15公斤15公斤
机架式支持4个单位可在两个设备上实现可以在一台设备上实现
配件输入线缆AC100V插电线组，2P转3P转换适配器1.8米
*附带的线标定为AC125V。 使用AC200V输入时无法使用，请联系我们。		3芯VCT电缆 5.5（SQ）3米
其他·输出端子盖
・说明书		·输出端子盖
・说明书
・
外部控制连接器
·输出端子盖
・说明书
・前端子盖		·输出端子盖
·说明书
·
外部控制连接器
·前端子盖		·输入端子盖
・输出端子盖
・说明书
・前端子盖		·输入端子盖
・输出端子盖
・说明书
・
外部控制连接器
・前端子盖



*1 在环境温度23°C±5°C时，输出*
*2 在0~*额定负载电流变化（静态负载变化）的感应点测量
*3 在输入电压±10%变化（静态负载变化）时测量

 *4 在20Hz~1MHz
*5 使用示波器在20Hz~20MHz
*6 额定负载电流50%~*突然变化时，恢复时间在0.1% + 10mV范围内（动态负载变化）
* 7 由于在环境温度23°C±5°C时，输出短路
*9 当负载电阻从0变为额定输出电流时的电流变化（静态负载变化）

*10 在环境温度23°C ±5°C
*11 额定输出功率和额定输出电流时

 *12 使用AC100V输入时，额定输出功率和额定输出电流
*13 使用额定输出电压和额定输出功率时

*14 *多可串联两台同型号设备，并由单一主控单元控制

 *15 可通过开/关线连接

*16 单独操作时
