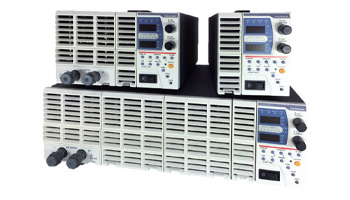

ZX-S-1600LN 是高砂 ZX-S 系列1600W 大功率低压网口程控直流电源,L 代表 0~80V 低压变焦规格,N 代表搭载LAN 以太网 + RS485 双通讯接口,无 A 后缀电池模拟、外部模拟量控制功能,标准 19 英寸半机架机型,大电流输出能力突出,适配 48V 低压储能 PACK、车载低压电控、大功率元器件老化、实验室网络化远程集中程控测试场景。
ZX-S系列:一种缩放直流电源(直流稳定电源),仅使用电源即可实现简单的序列(三步编程)操作。
(电压:0~80V / 0~320V / 0~640V功率:400W/800W/1600W)
| 特色 | |
|---|---|
| 1. 即使没有计算机也能实现独立测序 | 2. 所有型号在输出导通时标配冲浪抑制功能 |
| 3. 全数字控制,4位设定,4位测量 | 4. 所有型号标配串行通信或局域网 |
| 5. 增强了可操作性和特性上的并联操作功能 | 6. 可变内阻函数也可作为模拟电池(型号编号为A) |
| 7. 外部模拟控制,模拟显示器(型号以A) | 8. 环保无铅设计 |
| ZX-S-400L | ZX-S-400LA | ZX-S-800L | ZX-S-800LA | ZX-S-1600L | ZX-S-1600LA | |||
|---|---|---|---|---|---|---|---|---|
| 建议零售价 (日元,不含税) | RS-232C兼容版本 (型号号,不含N) | 146,000 (仅供参考) | 172,000 (仅供参考) | 251,000 (仅供参考) | 278,000 (仅供参考) | 462,000 (仅供参考) | 489,000 (仅供参考) | |
| ZX-S-400LN | ZX-S-400LAN | ZX-S-800LN | ZX-S-800LAN | ZX-S-1600LN | ZX-S-1600LAN | |||
| 建议零售价 (日元,不含税) | 局域网兼容版本 (型号以N结尾) | 170,000 (仅供参考) | 196,000 (仅供参考) | 262,000 (仅供参考) | 288,000 (仅供参考) | 473,000 (仅供参考) | 500,000 (仅供参考) | |
| 输出规范 | 额定输出电压 | 80伏 | ||||||
| 额定输出电流 | 40A | 80A | 160A | |||||
| 额定输出功率 | 400W | 800W | 1600W | |||||
| 输出范围 | ![]() | ![]() | ![]() | |||||
| 输出端子 | 前输出端子 (前后两端电气连接)。 ) | 输出只能 通过后部输出端子实现;也可以作为选装选项添加 | 80Amax 在前后输出端子均可实现 | 前端输出端子配备80Amax过电流保护电路。 如果超过80A,请使用后置输出端子。 | ||||
| 后输出端子形状 | 条形端子(M5螺丝) | 条形端子(M5螺丝) | 条端子(M12螺丝) | |||||
| 恒压 特性(CV) | 设置范围(括号内表示分辨率) | 0.00V~84.00V(分辨率设定为10mV) | ||||||
| 集合精度(*1) | 设定值的±(0.1% + 10mV) | |||||||
| 道路法规(*2) | ±(额定输出电压的0.01% + 3mV)或更低 | |||||||
| 线路调节(*3) | ±(额定输出电压的0.01% + 2mV)或更低 | |||||||
| 涟漪(有效值)(*4) | 2毫伏 | |||||||
| 噪声(P-P值)(类型)(*5) | 50毫伏 | 100mV | 100mV | |||||
| 温度系数(代表性值) | ±50ppm/°C | |||||||
| 过渡恢复时间(※6) | 1毫秒 | |||||||
| 节目时间(*7) | 创业 | 70毫秒±20%(满载)/ 70毫秒±20%(无负载) | ||||||
| 退役 | 250毫秒±30%(满载)/ 1200毫秒±30%(无负载) | |||||||
| *吸力电流 | 0.4A±0.1A | 0.8A±0.2A | 1.6A±0.4A | |||||
| 输出关断时的剩余电压(TYP) | ± 10毫伏以内 | |||||||
| 恒流 特性(CC) | 设置范围(括号内表示分辨率) | 0.00A~42.00A(10mA) | 0.00A~84.00A(10mA) | 0.0A~168.0A(100mA) | ||||
| 套装精度(※8) | 设定值的±(0.5% + 20mA) | 设定值的±(0.5% + 40mA) | 设定值的±(0.5% + 80mA) | |||||
| 道路法规(*9) | ±(额定输出电流的0.03% + 3mA)或更低 | |||||||
| 线路调节(*3) | ±(额定输出电流的0.03% + 2mA)或更低 | |||||||
| 涟漪(有效值)(*4) | 20mA(20毫安) | 40mA | 80毫安 | |||||
| 温度系数(代表性值) | ±100ppm/°C | |||||||
| 测量与显示 | 电压表 | 显示 | 4位数字表(*显示:99.99V) | |||||
| 测量准确率(*10) | 读±(0.1%±两位数(20mV)) | |||||||
| 温度系数(代表性值) | ±50ppm/°C | |||||||
| 电流表(*16) | 显示 | 4位数字表(*显示:99.99A) | 4位数字表(*显示:999.9A) | |||||
| 测量精度(*10,*16) | 读±(0.5%±4位数(40mA)) | 读取±(0.5%±8位数(80mA)) | 读数±(0.5%±两位数(200mA)) | |||||
| 温度系数(代表性值) | ±100ppm/°C | |||||||
| 配备功率显示 功能(*16) | 4位数字电表(与电压或电流显示同时显示) | |||||||
| *显示功率:999.9W | *显示功率:999.9W | *显示:9999W | ||||||
| 功率显示条形图 | 6点LED的近似输出功率显示 | |||||||
| 保护装置 | OVP (过压保护电路) | 设定范围 | 1.0V~88.0V | |||||
| 集合精度 | 设定值的±(5位数(0.5伏特)±0.2%)×10 | |||||||
| 行动 | 输出关闭,切换停止,输入开关关闭(仅在ZX-S-1600上可选) | |||||||
| OCP (过流保护电路) | 设定范围 | 0.5A~44.0A | 1.0A~88.0A | 2.0A~176.0A | ||||
| 集合精度 | 设定值的±(5位数±0.6%(0.5A))×10 | |||||||
| 行动 | 输出关闭,切换停止,输入开关关闭(仅在ZX-S-1600上可选) ZX-S-800/ZX-S-1600 配备的前置输出端子*可输出 80A 电流,但 ZX-S-1600 可输出超过 80A,即使 OCP 设置为 80A 或更高,前端输出 OCP 也会激活。 如果超过80A,就用后方输出端子。 | |||||||
| 过流保护电路 | 如果输出功率超过额定功率,内部损耗功率超过规定值,则输出电压和输出电流受到限制。 如果恢复到额定范围,会自动恢复。 | |||||||
| 过温保护电路 | ·如果散热段温度因风扇电机停机而超过85°C(ZX-S-1600L/LA:95°C), 停止切换,关闭输出,并显示报警。 ·内置于防侵电阻中的温度熔断器在135°C时切断。 | |||||||
| 过输入电流保护 | 引信10A | 20A 引信 | 用一单元20A保险丝保护 | |||||
| 输入规范 | 电源 | AC85V~250V 单相 45Hz~65Hz | ||||||
| 输入端子形状 | 入口连接器 | M4螺丝端子 | ||||||
| 输入电流(*11) | AC100V卡 | 6A | 12.5A | 24A | ||||
| AC200V输入 | 3A | 6A | 12A | |||||
| 输入功率因数(*12) | 0.99或以上 | |||||||
| 功耗(*13) | 75% | |||||||
| 涌入电流(峰值值) | AC100V输入 | 10A | 20A | 40A | ||||
| AC200V输入 | 20A | 40A | 80A | |||||
| AC264V输入 | 25A | 50A | 100A | |||||
| 遥感 | ·负载线路造成的电压降可单向补偿*1V。 ·感测线断开导致的输出电压增加限制在10mV以内。 ·遥感时,设备输出端子的输出电压可达82V,输出功率必须在额定范围内。 | |||||||
| 通信功能 (孤立型) | 局域网通信(仅适用于N级型号标准) | 型号编号N,包含标准 LAN端口 * 如需软件开发者通信(ZX LAN)的示例源代码,请点击此处 | ||||||
| 串行通信 (N 标记型号没有 RS-232C 端口) | ·RS-232C(型号号,不含N)和RS-485支持设置和测量输出电压、电流和保护水平,并读取报警、状态及各种配置状态。 ·支持多31台设备的多连接控制(需另购多连接线)* *多可通过PC或PLC(音序器)的单一串口监控和控制*多31个设备(无需通信适配器)。 * 软件开发者通信示例(RS-232C)在此 | |||||||
| 外部 接触与模拟 接口 | 通过外部触点实现输出开关控制 | 可通过小信号接触或光耦合器实现(※15:ON/OFF 线另售) | ||||||
| △※15 | ◯ | △※15 | ◯ | △※15 | ◯ | |||
| 使用外部电压(0-10V)进行输出电压和电流控制 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 使用外部电阻控制输出电压和电流(0-10kΩ) | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 可变内阻{近似I-V特性} (由于是伪电阻,功率损失和热量产生不会增加或减少) | ― | ◯ 0.00~2.00Ω | ― | ◯ 0.00~1.00Ω | ― | ◯ 0.00~0.50Ω | ||
| 输出电压和电流:模拟*输出(0-10V) | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 状态输出 (光耦合器) | (CV)恒压模式操作 | ― | ◯ | ― | ◯ | ― | ◯ | |
| (CC) 恒流模式操作 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 内部电源电压正常。 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 报警输出 (光耦器) | 轻微异常如OVP和OCP | ― | ◯ | ― | ◯ | ― | ◯ | |
| 其中一个警报被触发了 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 紧急停止信号(小信号接触等): 紧急停止可以通过外部开关、表表继电器、传感器及其他开路集电器输出实现。 | ― | ◯ 切换停止 | ― | ◯ 切换停止 | ― | ◯ 输入块 | ||
| 其他功能 | 选择启动模式 | 你可以选择输出启动来优先处理 CV 或 CC | ||||||
| 可变吞吐量函数 | 特色 | CV的升降和CC升降的独立变化的斜率 | ||||||
| 简历 | 0.1V/s~160.0V/s | |||||||
| CC [独立运行时] | 0.01A/s~80.00A/s | 0.1A/s~160.0A/s | 0.1A/s~320.0A/s | |||||
| 内存功能 | *多可以写入并读取三组输出电压和电流组合 | |||||||
| 顺序开关功能 | 你可以用时差控制多台ZX-S系列设备的输出开关。 (延迟时间设置:0.00~99.99秒)(需另购多连接线) | |||||||
| 校准函数 | ·电压和电流设置 的偏移和全尺度校准是可能的 ・电压和电流测量的偏移和全尺度校准 | |||||||
| 并联/串 联操作 | 并联操作 | *并行设备数量 | ·同型号*多可一次操作控制10台(需另购并联操作线) | |||||
| 并行设备计数的自动识别 | ·自动并行车辆计数识别功能无需设置与并联运行相关的参数。 (另售,需并联操作线) | |||||||
| 批量设置 | 每个并联电源的电压和电流值都可以在主机上统一设置和显示。 当前值和其他值可以设置为并行状态的总和来测量。 除了设定值(CC/CV 等)外,测量信息(电压、总电流、总功率、报警等)也整合在主设备上。 (需另行销售,需并联工作电缆) | |||||||
| 批量表示 | ||||||||
| 系列运行(*14) | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 绝缘(绝缘电阻测量使用DC500V仪表) | 输入输出、输入机箱和输出机箱均为绝缘结构。 (20MΩ或以上) ·输出段为浮动,如需接地,请在负载端接入。 ·通信功能部分也被输入/输出电路和隔离电路等内部电路绝缘。 | |||||||
| 冷却方法 | 使用输出敏感风扇电机实现强制风冷 | |||||||
| 系统需求 | 温度:0°C~50°C(40°C及以上,输出功率需以每1°C2.5%的速率降额) 湿度 :20%~80%(无结冰、冷凝或腐蚀性气体) | |||||||
| 外部尺寸 W×H×D(毫米)除 突出物外,*尺寸包括输出端子盖等。 | 107×130(147)×405(505) | 214.5×130(147)× 405(513) | 429.5(436)×130(139)× 405(543) | |||||
| 质量(约) | 5公斤 | 5公斤 | 8公斤 | 8公斤 | 15公斤 | 15公斤 | ||
| 机架式 | 支持4个单位 | 可在两个设备上实现 | 可以在一台设备上实现 | |||||
| 配件 | 输入线缆 | AC100V插电线组,2P转3P转换适配器1.8米 *附带的线标定为AC125V。 使用AC200V输入时无法使用,请联系我们。 | 3芯VCT电缆 5.5(SQ)3米 | |||||
| 其他 | ·输出端子盖 ・说明书 | ·输出端子盖 ・说明书 ・ 外部控制连接器 | ·输出端子盖 ・说明书 ・前端子盖 | ·输出端子盖 ·说明书 · 外部控制连接器 ·前端子盖 | ·输入端子盖 ・输出端子盖 ・说明书 ・前端子盖 | ·输入端子盖 ・输出端子盖 ・说明书 ・ 外部控制连接器 ・前端子盖 | ||
*1 在环境温度23°C±5°C时,输出
*2 在0~*额定负载电流变化(静态负载变化)的感应点测量
*3 在输入电压±10%变化(静态负载变化)时测量
*4 在20Hz~1MHz
*5 使用示波器在20Hz~20MHz
*6 额定负载电流50%~突然变化时,恢复时间在0.1% + 10mV范围内(动态负载变化)
* 7 由于在环境温度23°C±5°C时,输出短路
*9 当负载电阻从0变为额定输出电流时的电流变化(静态负载变化)
*10 在环境温度23°C ±5°C
*11 额定输出功率和额定输出电流时
*12 使用AC100V输入时,额定输出功率和额定输出电流
*13 使用额定输出电压和额定输出功率时
*14 *多可串联两台同型号设备,并由单一主控单元控制
*15 可通过开/关线连接
*16 单独操作时
