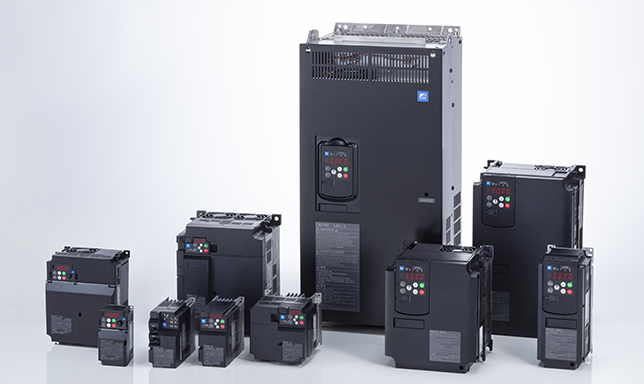

Fuji 富士电机 FRN1.5VG1S-2J 低压驱动逆变器

弗雷尼克-VG标准规格：三相200V系列

核心产品优势

超高精度矢量控制性能

支持 V/F、无传感器开环矢量、编码器闭环矢量、永磁同步电机驱动；0.3Hz 输出 200% 启动转矩，扭矩控制精度 ±3%，速度控制精度 ±0.005%，电流环带宽 2000Hz，动态响应快，适合收卷、起重张力控制场景。

重载标配硬件，电网兼容性强

后缀 J 机型自带内置直流电抗器，减少谐波干扰，保护前端变压器与周边精密仪表；小功率机型内置制动晶体管，外接制动电阻即可实现 150% 标准制动扭矩，满足设备快速启停、下放稳控需求。

完备工业安全设计

标配 STO 安全转矩切断功能，兼容 SS1、SLS、SBC 多项功能安全标准，杜绝起重、试验机设备飞车安全隐患，符合机械设备安全规范。

丰富通讯与工艺专用功能

机身自带 USB 调试接口，标配 RS485 通讯；可选 CC-Link、Profibus-DP、以太网通讯扩展卡，对接 PLC 自动化产线；原生集成恒张力收卷、多轴同步、飞剪、PID 恒温恒压、多段速等工艺程序。

恶劣环境耐用设计

整机强化防潮、防尘、抗硫化、耐盐雾结构，适配车间粉尘、潮湿、轻微腐蚀性气体生产环境。

典型应用行业设备

中小型起重卷扬、线材 / 薄膜收放卷设备、材料力学试验机、小型挤出机、精密输送同步传动、轻型纺织张力设备、船舶小型绞车等1.5kW 重载高精度传动设备。

重负载高清规范

项目			地理位置
类型：FRN□VG1S-2□			0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90
标准适用电机容量 [kW]			0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90
额定容量 [kVA] （注1）			1.9	3.0	4.1	6.8	10	14	18	24	28	34	45	55	68	81	107	131
评级电流 [A]			5	8	11	18	27	37	49	63	76	90	119	146	180	215	283	346
过载电流额定值			额定电流的150% - 1分钟（注2） 200% - 3秒（注3）
输入电源	主电源：相位、电压、频率		三相 200~230V，50Hz/60Hz										三相 200~220V/50Hz，200 ~230V/60Hz（注释4）
	控制电源辅助输入相位、电压、频率		单相200~230V，50Hz/60Hz
	风扇电源辅助输入：相位、电压、频率（注5）		—											单相200~220V/50Hz，200 ~230V/60Hz（注4）
	允许的涨落		电压：+10~-15%（相间不平衡率：在2%以内（注6）），频率：+5~-5%
	额定输入电流 [A] （注7）	（与DCR合作）	3.2	6.1	8.9	15.0	21.1	28.8	42.2	57.6	71.0	84.4	114	138	167	203	282	334
	额定输入电流 [A] （注7）	（无DCR）	5.3	9.5	13.2	22.2	31.5	42.7	60.7	80.1	97.0	112	151	185	225	270	－	－
	所需功率容量 [kVA] （注8）		1.2	2.2	3.1	5.2	7.4	10	15	20	25	30	40	48	58	71	98	116
制动方法与制动扭矩			电阻放电制动：150%制动扭矩，可选独立制动电阻;FRN75VG1S-2/□及以上，可选独立制动单元
载波频率 [kHz]（注9）			2~15														2~10
近似质量 [kg]			6.2	6.2	6.2	6.2	6.2	6.2	11	11	11	12	25	32	42	43	62	105
保护结构			IP20封闭式 UL开放式										IP00 开放式 UL 开放式（IP20 封闭式可选）

功能代码F80=0(高清规范)即上述规范。

如需使用直流电抗器，请参考以下内容。

FRNoVG1S-oJ型号:55kW及以下为选配。75kW及以上为标配。

FRNoVG1S-oE，oC型号:所有容量均为选配。

注释1：额定输出电压为200V系列:220V，400V系列:440V。

主释2：当逆变器输出频率低于10Hz时，取决于环境温度等条件，逆变器可能会过载并提前跳闸。

注释3：如果逆变器输出频率低于5Hz，取决于环境温度等条件，逆变器可能会过载并提前跳闸。

主释4：200伏系列:可定制生产220~230伏/50赫兹。

主释5：对于400V系列:380~398V/50Hz，380~430V/60Hz电源，需要切换逆变器内部连接器。

主释6：相位不平衡率[%]=(*电压[M]-*小电压[M)/三相平均电压*67如果相间不平衡率超过2%，请使用交流电抗器(ACR)。

主释7：这是在500KVA电源容量下(如果逆变器容量超过50kVA，即逆变器容量的10倍)时的估计值，并且连接到%X=5%的电源。

主释8：：使用直流电抗器时的数值会显示。如果电源是发电机，发电机可能会被逆变器谐波电流损坏。请确保功率容量约为所需容量的3~4倍。(未接直流电抗器时:约为所需电源容量的四倍;当直流电抗器接入时:约为所需电源容量的三倍)

主释9：为了保护逆变器，载波频率可能会根据环境温度和输出电流状况自动降低。如果你取消载波频率自动减速操作选择(数字H104:100)，单位连续额定电流会根据载波频率设置而减少，请务必小心。(详情请参阅FRENIC-VG用户手册《单元类型与功能代码》第2章，编号24A7-c-0019。)
