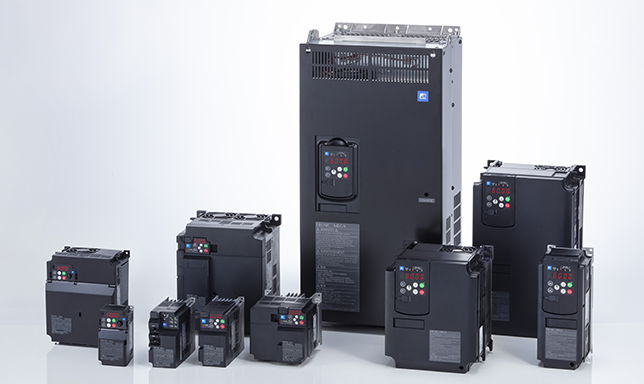

Fuji 富士电机 FRN45VG1S-2J 低压驱动逆变器

产品目录

Fuji 富士电机 FRN45VG1S-2J 低压驱动逆变器Fuji 富士电机 FRN45VG1S-2J 低压驱动逆变器弗雷尼克-VG标准规格：三相200V系列产品优势高性能矢量控制性能重载硬件标配，电网兼容性强完备工业功能安全防护丰富通讯与工艺专用功能耐恶劣工况耐用设计核心电气规格参数…

Fuji 富士电机 FRN45VG1S-2J 低压驱动逆变器

弗雷尼克-VG标准规格：三相200V系列

产品优势

高性能矢量控制性能

重载硬件标配，电网兼容性强

完备工业功能安全防护

丰富通讯与工艺专用功能

耐恶劣工况耐用设计

电压允许波动 + 10%~-15%，三相相间不平衡率≤2%；频率波动 ±5%，适配电压波动、供电质量一般的生产现场。

项目			地理位置
类型：FRN□VG1S-2□			0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90
标准适用电机容量 [kW]			0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90
额定容量 [kVA] （注1）			1.9	3.0	4.1	6.8	10	14	18	24	28	34	45	55	68	81	107	131
评级电流 [A]			5	8	11	18	27	37	49	63	76	90	119	146	180	215	283	346
过载电流额定值			额定电流的150% - 1分钟（注2） 200% - 3秒（注3）
输入电源	主电源：相位、电压、频率		三相 200~230V，50Hz/60Hz										三相 200~220V/50Hz，200 ~230V/60Hz（注释4）
	控制电源辅助输入相位、电压、频率		单相200~230V，50Hz/60Hz
	风扇电源辅助输入：相位、电压、频率（注5）		—											单相200~220V/50Hz，200 ~230V/60Hz（注4）
	允许的涨落		电压：+10~-15%（相间不平衡率：在2%以内（注6）），频率：+5~-5%
	额定输入电流 [A] （注7）	（与DCR合作）	3.2	6.1	8.9	15.0	21.1	28.8	42.2	57.6	71.0	84.4	114	138	167	203	282	334
	额定输入电流 [A] （注7）	（无DCR）	5.3	9.5	13.2	22.2	31.5	42.7	60.7	80.1	97.0	112	151	185	225	270	－	－
	所需功率容量 [kVA] （注8）		1.2	2.2	3.1	5.2	7.4	10	15	20	25	30	40	48	58	71	98	116
制动方法与制动扭矩			电阻放电制动：150%制动扭矩，可选独立制动电阻;FRN75VG1S-2/□及以上，可选独立制动单元
载波频率 [kHz]（注9）			2~15														2~10
近似质量 [kg]			6.2	6.2	6.2	6.2	6.2	6.2	11	11	11	12	25	32	42	43	62	105
保护结构			IP20封闭式 UL开放式										IP00 开放式 UL 开放式（IP20 封闭式可选）

功能代码F80=0(高清规范)即上述规范。

如需使用直流电抗器，请参考以下内容。

FRNoVG1S-oJ型号:55kW及以下为选配。75kW及以上为标配。

FRNoVG1S-oE，oC型号:所有容量均为选配。

注释1：额定输出电压为200V系列:220V，400V系列:440V。

主释2：当逆变器输出频率低于10Hz时，取决于环境温度等条件，逆变器可能会过载并提前跳闸。

注释3：如果逆变器输出频率低于5Hz，取决于环境温度等条件，逆变器可能会过载并提前跳闸。

主释4：200伏系列:可定制生产220~230伏/50赫兹。

主释5：对于400V系列:380~398V/50Hz，380~430V/60Hz电源，需要切换逆变器内部连接器。

主释6：相位不平衡率[%]=(*电压[M]-*小电压[M)/三相平均电压*67如果相间不平衡率超过2%，请使用交流电抗器(ACR)。

主释7：这是在500KVA电源容量下(如果逆变器容量超过50kVA，即逆变器容量的10倍)时的估计值，并且连接到%X=5%的电源。

主释8：：使用直流电抗器时的数值会显示。如果电源是发电机，发电机可能会被逆变器谐波电流损坏。请确保功率容量约为所需容量的3~4倍。(未接直流电抗器时:约为所需电源容量的四倍;当直流电抗器接入时:约为所需电源容量的三倍)

主释9：为了保护逆变器，载波频率可能会根据环境温度和输出电流状况自动降低。如果你取消载波频率自动减速操作选择(数字H104:100)，单位连续额定电流会根据载波频率设置而减少，请务必小心。(详情请参阅FRENIC-VG用户手册《单元类型与功能代码》第2章，编号24A7-c-0019。)
