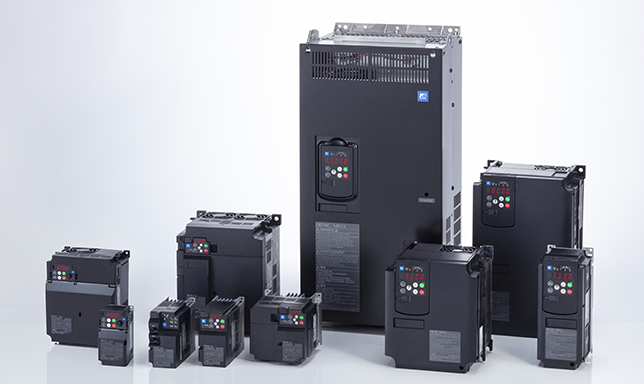

Fuji 富士电机   FRN30VG1S-2J   低压驱动逆变器

Fuji 富士电机   FRN30VG1S-2J   低压驱动逆变器

弗雷尼克-VG标准规格：三相200V系列


核心产品优势

高精度矢量控制性能
支持 V/F 控制、无传感器开环矢量、编码器闭环矢量、永磁同步电机驱动；0.3Hz 输出 200% 启动转矩，扭矩控制精度 ±3%，电流环带宽 2000Hz、速度环带宽 600Hz，速度控制精度 ±0.005%，动态响应快，适配恒张力卷取、高精度定位工况。
电网适配与谐波抑制
选配内置直流电抗器 DCR，大幅削减谐波电流，保护前端变压器、PLC、精密检测仪表；适配电压波动大、供电质量一般的车间现场。
发电机供电建议：加装 DCR 时发电机容量≥所需电源容量 3 倍，无 DCR 需≥4 倍，防止谐波损毁发电机。
完整工业安全功能
标配 STO 安全转矩切断，兼容 SS1、SLS、SBC 国际功能安全标准，杜绝卷扬、材料试验机飞车安全隐患，满足欧盟机械设备安全强制规范。
多通讯 + 内置工艺程序
机身自带 USB 调试接口，标配 RS485 Modbus RTU；可选 CC-Link、Profibus-DP、以太网通讯扩展卡；原生集成恒张力收卷、多轴同步、飞剪裁切、PID 恒速恒压、多段速运行等行业专用程序。
高耐用工业设计
整机防潮、防尘、抗硫化、耐盐雾涂层结构，工作环境温度 - 10℃~+50℃，可长期稳定运行在粉尘、潮湿、轻微腐蚀性气体车间，符合 RoHS 环保标准。


核心电气规格参数（HD 重过载标准）

参数项目标准规格数值
标准适配电机容量37kW（三相异步 / 永磁同步电机）
额定输出容量55kVA
额定输出电流146A
过载能力额定电流 120% 持续 1 分钟；瞬时 200%/3s输出频率＜10Hz 低温环境易提前过载跳闸
主回路输入电源三相 200～220V/50Hz、200～230V/60Hz；支持定制 220~230V/50Hz
控制辅助电源单相 200~230V 50/60Hz
风扇辅助电源无独立外接风扇电源端子
电压允许波动+10% ~ -15%，三相相间不平衡率≤2%；超 2% 需加装交流电抗器 ACR
频率允许波动±5%
带 DCR 额定输入电流138A
无 DCR 额定输入电流185A
配套 DCR 所需供电容量48kVA
额定输出电压三相 0~220V
输出频率范围0~400Hz
可调载波频率2~10kHz；高温 / 大负载下设备自动降载波
整机近似重量25kg
外形尺寸宽 326.2mm × 高 550mm × 深 261.3mm
防护结构标准 IP00 开放式（UL 开放式），IP20 封闭式外壳为选购件

制动配置

  • 制动方式：电阻放电制动，标准制动扭矩 110%

  • 制动电阻：外置独立选购配件

  • 制动单元：FRN30VG1S-2J 不支持选配独立制动单元（75kW 及以上机型才可加装）

光过载的LD规范

项目地理位置
类型：FRN□VG1S-2□303745557590
标准适用电机容量 [kW]3745557590110
额定容量 [kVA]
（注1）		556881107131158
评级电流 [A]146180215283346415
过载电流额定值额定电流的120% - 1分钟（注2）
输入电源主电源：
相位、电压、频率		三相 200~220V/50Hz，200
~230V/60Hz（注3）
控制电源辅助输入相位、电压、频率单相200~230V，50Hz/60Hz
风扇电源辅助输入：
相位、电压、频率（注4）		—单相200~220V/50Hz，200
~230V/60Hz（注3）
允许的涨落电压：+10~-15%（相间失衡率：在2%以内（注5）），频率：+5~-5%
额定输入电流 [A]（注释6）（与DCR合作）138167203282334410
（无DCR）185225270－－－
所需功率容量 [kVA]（注7）48587198116143
制动方法与制动扭矩电阻放电制动：110%制动扭矩，可选独立制动电阻，FRN75VG1S-2 □或更高可选制动单元
载波频率 [kHz]（注8）2~102~5
近似质量 [kg]2532424362105
保护结构IP00 开放式 UL 开放式（IP20 封闭式为选配）

如果您希望使用直流电抗器，请参考以下内容。 ·FRN□VG1S-□J型号：45kW及以下为选配。 标配功率为55kW或更高。 （请在编排时注明LD规格。） ）· 型号：FRN□VG1S-□E，-□C：全容量选项。

 注释1 额定输出电压为200V系列：220V，400V系列：440V，如下所示。

 注释2 当逆变器输出频率低于10Hz时，取决于环境温度等条件，逆变器可能会过载并提前跳闸。

 注释3 200伏系列：可定制生产220~230伏/50赫兹。 对于400V系列：380~398V/50Hz，380~430V/60Hz电源，需要切换逆变器内部连接器。 在380V时，输出可能会被降低。 详情请参阅FRENIC-VG用户手册《单元类型与功能代码版》24A7-□-0019，第10章。

 注释4 当与具有功率再生功能的高功率因数PWM转换器结合时，它被用作交流风扇电源的输入。 （通常不使用。） ）

 注释5 相位不平衡率 [%] = （最大电压 [V] - 最小电压 [V]） / 三相平均电压 * 67 如果相 间不平衡率超过2%，请使用交流电抗器（ACR）。

 注释6 这是在500kVA电源容量下（如果逆变器容量超过50kVA，即逆变器容量的10倍）时的估计值，并且连接到%X = 5%的电源。

 注释7 使用直流电抗器时的数值会显示。 如果电源是发电机，发电机可能会被逆变器谐波电流损坏。 请确保功率容量约为所需容量的3~4倍。 （未接直流电抗器时：约为所需电源容量的四倍;当直流电抗器接入时：约为所需电源容量的三倍）

 注释8 为了保护逆变器，载波频率可能会根据环境温度和输出电流状况自动降低。 如果您取消载波频率自动降压操作选择（数字 H104：100），请注意，设备的连续额定电流将根据载波频率设定值降低。 （详情请参阅FRENIC-VG用户手册《单元类型与功能代码》第2章，编号24A7-□-0019)
