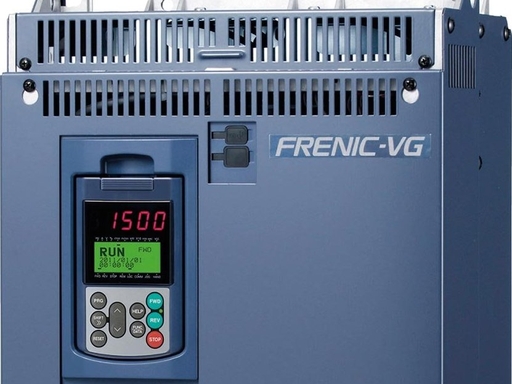

Fuji 富士电机  低压驱动逆变器  FRN37VG1S-2J

Fuji 富士电机  低压驱动逆变器  FRN37VG1S-2J

弗雷尼克-VG标准规格：三相200V系列

核心产品优势

高精度矢量控制性能
电网适配与谐波抑制
完整工业安全功能
多通讯 + 内置工艺程序
高耐用工业设计

核心规格参数

参数项标准数值
适配电机45kW 三相异步 / 永磁同步电机
额定容量68kVA
额定输出电流180A
过载能力120% 额定电流持续 1 分钟，瞬时 200% 短时输出
输入电源三相 200~230V 50/60Hz；控制电源单相 200~230V
带 DCR 输入电流167A；无 DCR 输入电流 225A
配套供电容量58kVA
载波频率2~10kHz
整机重量32kg
防护结构标准 IP00 开放式，IP20 封闭外壳可选
制动配置电阻制动，110% 标准制动扭矩，仅外接制动电阻，不可加装独立制动单元

光过载的LD规范

项目地理位置
类型：FRN□VG1S-2□303745557590
标准适用电机容量 [kW]3745557590110
额定容量 [kVA]
（注1）		556881107131158
评级电流 [A]146180215283346415
过载电流额定值额定电流的120% - 1分钟（注2）
输入电源主电源：
相位、电压、频率		三相 200~220V/50Hz，200
~230V/60Hz（注3）
控制电源辅助输入相位、电压、频率单相200~230V，50Hz/60Hz
风扇电源辅助输入：
相位、电压、频率（注4）		—单相200~220V/50Hz，200
~230V/60Hz（注3）
允许的涨落电压：+10~-15%（相间失衡率：在2%以内（注5）），频率：+5~-5%
额定输入电流 [A]（注释6）（与DCR合作）138167203282334410
（无DCR）185225270－－－
所需功率容量 [kVA]（注7）48587198116143
制动方法与制动扭矩电阻放电制动：110%制动扭矩，可选独立制动电阻，FRN75VG1S-2 □或更高可选制动单元
载波频率 [kHz]（注8）2~102~5
近似质量 [kg]2532424362105
保护结构IP00 开放式 UL 开放式（IP20 封闭式为选配）

如果您希望使用直流电抗器，请参考以下内容。 ·FRN□VG1S-□J型号：45kW及以下为选配。 标配功率为55kW或更高。 （请在编排时注明LD规格。） ）· 型号：FRN□VG1S-□E，-□C：全容量选项。

 注释1 额定输出电压为200V系列：220V，400V系列：440V，如下所示。

 注释2 当逆变器输出频率低于10Hz时，取决于环境温度等条件，逆变器可能会过载并提前跳闸。

 注释3 200伏系列：可定制生产220~230伏/50赫兹。 对于400V系列：380~398V/50Hz，380~430V/60Hz电源，需要切换逆变器内部连接器。 在380V时，输出可能会被降低。 详情请参阅FRENIC-VG用户手册《单元类型与功能代码版》24A7-□-0019，第10章。

 注释4 当与具有功率再生功能的高功率因数PWM转换器结合时，它被用作交流风扇电源的输入。 （通常不使用。） ）

 注释5 相位不平衡率 [%] = （*电压 [V] - *小电压 [V]） / 三相平均电压 * 67 如果相 间不平衡率超过2%，请使用交流电抗器（ACR）。

 注释6 这是在500kVA电源容量下（如果逆变器容量超过50kVA，即逆变器容量的10倍）时的估计值，并且连接到%X = 5%的电源。

 注释7 使用直流电抗器时的数值会显示。 如果电源是发电机，发电机可能会被逆变器谐波电流损坏。 请确保功率容量约为所需容量的3~4倍。 （未接直流电抗器时：约为所需电源容量的四倍;当直流电抗器接入时：约为所需电源容量的三倍）

 注释8 为了保护逆变器，载波频率可能会根据环境温度和输出电流状况自动降低。 如果您取消载波频率自动降压操作选择（数字 H104：100），请注意，设备的连续额定电流将根据载波频率设定值降低。 （详情请参阅FRENIC-VG用户手册《单元类型与功能代码》第2章，编号24A7-□-0019)
