Fuji 富士电机 低压驱动逆变器 FRN75VG1S-2J

产品目录

Fuji 富士电机 低压驱动逆变器 FRN75VG1S-2J

Fuji 富士电机 低压驱动逆变器 FRN75VG1S-2J

Fuji 富士电机 低压驱动逆变器 FRN75VG1S-2J Fuji 富士电机 低压驱动逆变器 FRN75VG1S-2J 弗雷尼克-VG标准规格：三相200V系列核心产品优势高精度矢量控制性能电网适配与谐波抑制完整工业安全功能多通讯 + 内置工艺程序高耐用工业设计核心电气规格输入电源三相 AC200~…

产品详情

Product Detail

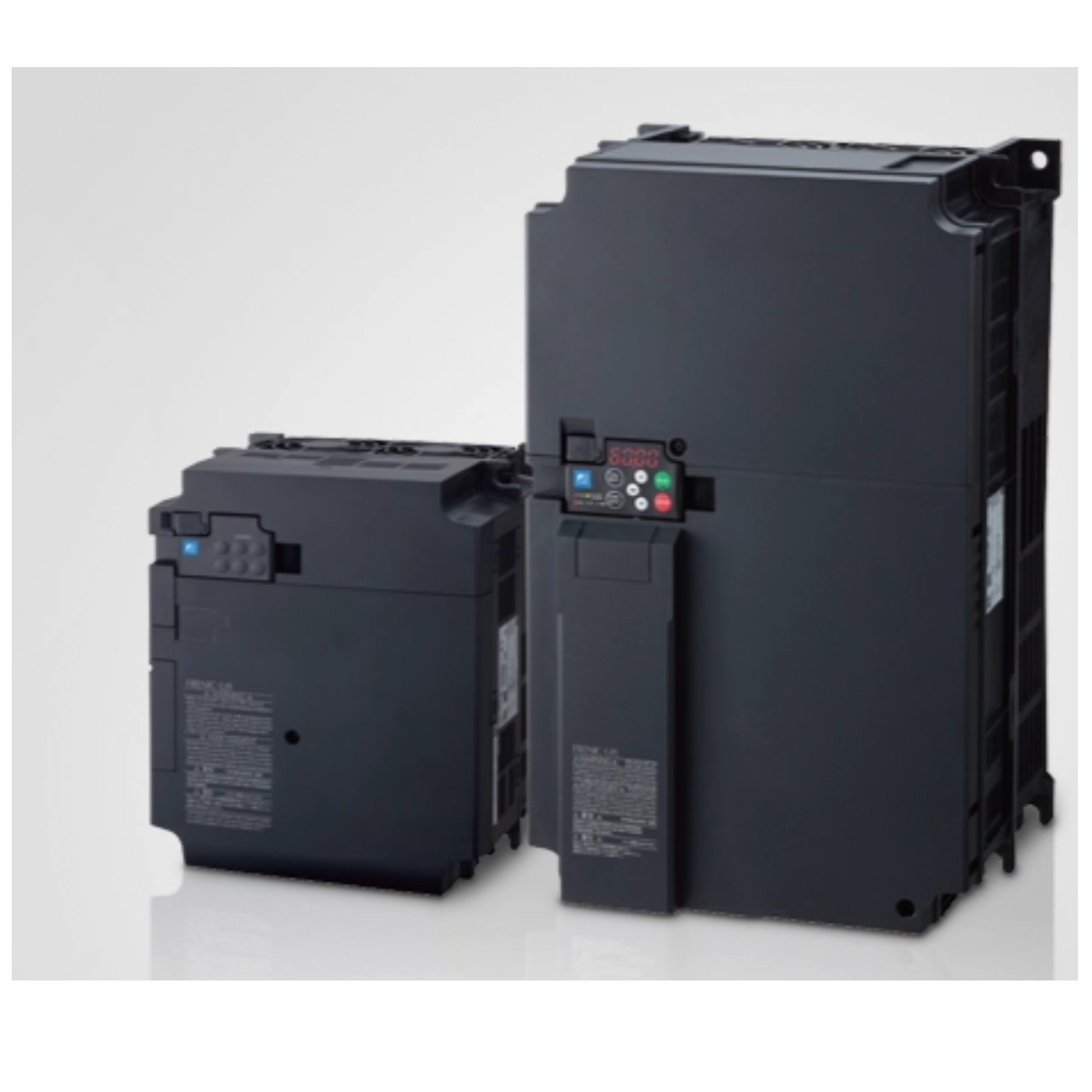

Fuji 富士电机  低压驱动逆变器  FRN75VG1S-2J

Fuji 富士电机  低压驱动逆变器  FRN75VG1S-2J

弗雷尼克-VG标准规格：三相200V系列

核心产品优势

高精度矢量控制性能
电网适配与谐波抑制
完整工业安全功能
多通讯 + 内置工艺程序
高耐用工业设计

核心电气规格

输入电源

三相 AC200~230V 50/60Hz，辅助控制单相 200~230V，电压波动 + 10%~-15%，自带直流电抗抑制谐波干扰

输出额定

HD 重载额定电流 346A，LD 轻载模式可扩容；过载 150%/1min、200%/3s，输出 0~400Hz 三相 220V 电压

控制性能

支持 V/F、开 / 闭环矢量、永磁同步电机驱动；0.3Hz 输出 200% 启动转矩，带编码器速度精度 ±0.005%，电流环带宽 2000Hz，动态响应优异

硬件与安全

内置制动晶体管、STO 安全转矩切断；标配 RS485 Modbus、USB 调试口，可选 CC-Link、Profibus、以太网通讯卡；多功能 IO 支持张力、多段速、PID 控制

结构与环境

标准 IP00 单元型，可加装 IP20 套件；宽温 - 10℃~+50℃不降容，元器件耐盐雾、粉尘、硫化腐蚀，适配恶劣工况

光过载的LD规范

项目地理位置
类型：FRN□VG1S-2□303745557590
标准适用电机容量 [kW]3745557590110
额定容量 [kVA]
（注1）		556881107131158
评级电流 [A]146180215283346415
过载电流额定值额定电流的120% - 1分钟（注2）
输入电源主电源：
相位、电压、频率		三相 200~220V/50Hz，200
~230V/60Hz（注3）
控制电源辅助输入相位、电压、频率单相200~230V，50Hz/60Hz
风扇电源辅助输入：
相位、电压、频率（注4）		—单相200~220V/50Hz，200
~230V/60Hz（注3）
允许的涨落电压：+10~-15%（相间失衡率：在2%以内（注5）），频率：+5~-5%
额定输入电流 [A]（注释6）（与DCR合作）138167203282334410
（无DCR）185225270－－－
所需功率容量 [kVA]（注7）48587198116143
制动方法与制动扭矩电阻放电制动：110%制动扭矩，可选独立制动电阻，FRN75VG1S-2 □或更高可选制动单元
载波频率 [kHz]（注8）2~102~5
近似质量 [kg]2532424362105
保护结构IP00 开放式 UL 开放式（IP20 封闭式为选配）

如果您希望使用直流电抗器，请参考以下内容。 ·FRN□VG1S-□J型号：45kW及以下为选配。 标配功率为55kW或更高。 （请在编排时注明LD规格。） ）· 型号：FRN□VG1S-□E，-□C：全容量选项。

 注释1 额定输出电压为200V系列：220V，400V系列：440V，如下所示。

 注释2 当逆变器输出频率低于10Hz时，取决于环境温度等条件，逆变器可能会过载并提前跳闸。

 注释3 200伏系列：可定制生产220~230伏/50赫兹。 对于400V系列：380~398V/50Hz，380~430V/60Hz电源，需要切换逆变器内部连接器。 在380V时，输出可能会被降低。 详情请参阅FRENIC-VG用户手册《单元类型与功能代码版》24A7-□-0019，第10章。

 注释4 当与具有功率再生功能的高功率因数PWM转换器结合时，它被用作交流风扇电源的输入。 （通常不使用。） ）

 注释5 相位不平衡率 [%] = （*电压 [V] - *小电压 [V]） / 三相平均电压 * 67 如果相 间不平衡率超过2%，请使用交流电抗器（ACR）。

 注释6 这是在500kVA电源容量下（如果逆变器容量超过50kVA，即逆变器容量的10倍）时的估计值，并且连接到%X = 5%的电源。

 注释7 使用直流电抗器时的数值会显示。 如果电源是发电机，发电机可能会被逆变器谐波电流损坏。 请确保功率容量约为所需容量的3~4倍。 （未接直流电抗器时：约为所需电源容量的四倍;当直流电抗器接入时：约为所需电源容量的三倍）

 注释8 为了保护逆变器，载波频率可能会根据环境温度和输出电流状况自动降低。 如果您取消载波频率自动降压操作选择（数字 H104：100），请注意，设备的连续额定电流将根据载波频率设定值降低。 （详情请参阅FRENIC-VG用户手册《单元类型与功能代码》第2章，编号24A7-□-0019)
