日本Omron 欧姆龙 光纤传感头 E32-LD11N 2M
日本Omron 欧姆龙 光纤传感头 E32-LD11N 2M日本Omron 欧姆龙 光纤传感头 E32-LD11N 2M光纤单元E32系列满足各种需求的光纤单元传递形式类型形状（毫米）钢索弯曲半径（毫米）探测距离（毫米）1光轴直径（*小探测物体）（毫米）*3形式规模开口角E3X-HDE3NX-FAM4大约15抗破…
产品详情

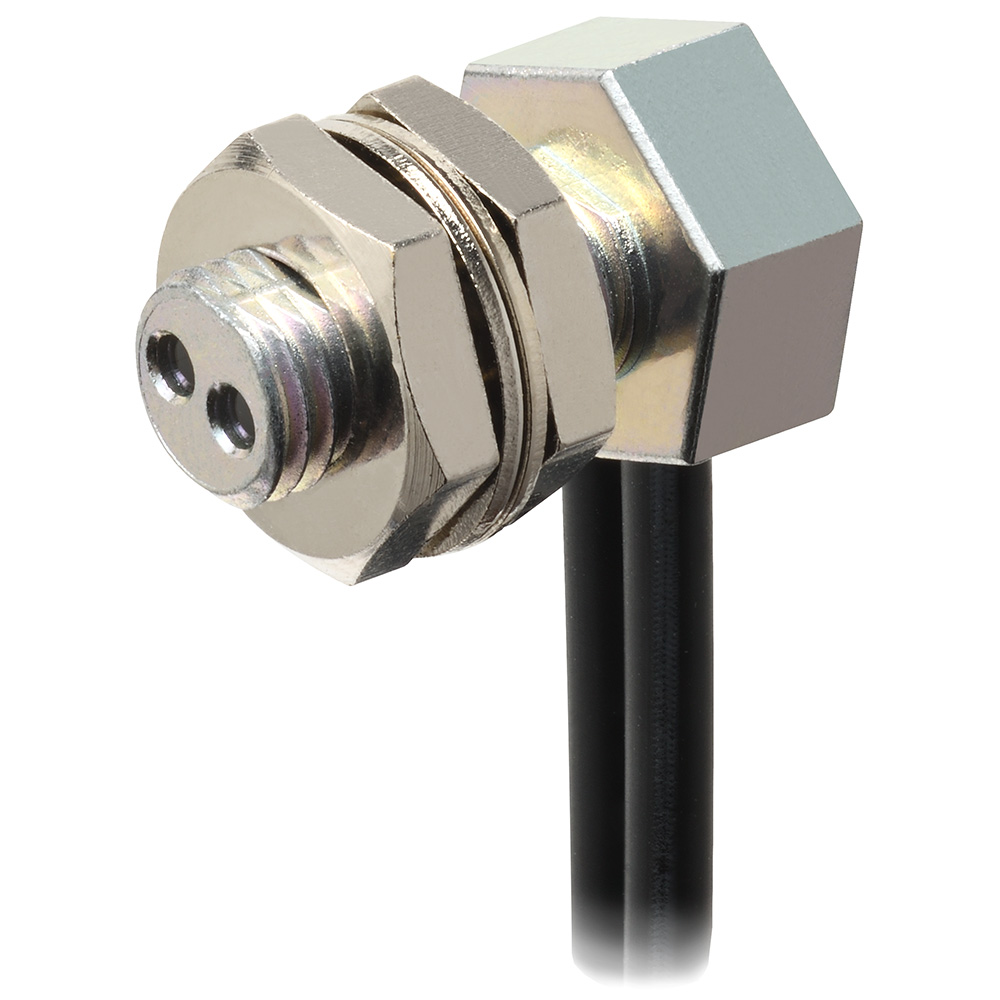

日本Omron 欧姆龙 光纤传感头 E32-LD11N 2M
日本Omron 欧姆龙 光纤传感头 E32-LD11N 2M
光纤单元E32系列
满足各种需求的光纤单元
传递形式
| 类型 | 形状（毫米） | 钢索 弯曲半径 （毫米） | 探测距离（毫米）×1 | 光轴直径 （*小探测物体）（ 毫米）*3 | 形式 | ||
|---|---|---|---|---|---|---|---|
| 规模 | 开口角 | E3X-HD | E3NX-FA | ||||
| M4 | 大约15° |  | 抗 破坏性：R2 | GIGA：4,000*2 HS：2,300 ST：3,500 SHS：920 | GIGA：4,000*2 HS：3,450 ST：4,000*2 SHS：920 | φ2.3 （φ0.1/φ0.03） | E32-LT11N 2M |
反射形状 / 退化反射形状
| 类型 | 形状（毫米） | 钢索 弯曲半径 （毫米） | 探测距离（毫米）* 1.4 | 光轴直径 （*小探测物体）（ 毫米）*3 | 形式 | |||
|---|---|---|---|---|---|---|---|---|
| 检测方法 | 规模 | 开口角 | E3X-HD | E3NX-FA | ||||
| 反射形态 | M3 | 大约60° |  | 抗 破坏性：R2 | GIGA：290 HS：90 ST：130 SHS：39 | GIGA：440 HS：130 ST：190 SHS：39 | （φ5μm/φ2μm） | E32-C21N 2M |
| M4 |  | GIGA：840 HS：240 ST：350 SHS：100 | GIGA：1,260 HS：360 ST：520 SHS：100 | （φ0.1/φ0.03） | E32-D21N 2M | |||
| M6 | 大约15° |  | GIGA：840 HS：240 ST：350 SHS：100 | GIGA：1,260 HS：360 ST：520 SHS：100 | E32-LD11N 2M | |||
| 用于 透明体检测的反光反射型 | M6 | 大约15° |  | 抗 破坏性：R2 | GIGA：1,350 HS：1,000 ST：1,200 SHS：550 | GIGA：2,020 HS：1,500 ST：1,800 SHS：550 | - | E32-LR11NP 2M + E39-RP1 （单独出售反光镜） |
＊1． 检测距离中列出的每种模式的名称和响应时间如下。
[E3X-HD] GIGA：超级动力模式（16毫秒），HS：高速模式（250微秒），ST：标准模式（1毫秒），
SHS：*快模式（NPN输出：50微秒，PNP输出：55微秒）[E3NX-FA]
GIGA：超级动力模式（16毫秒），HS： 高速模式（250微秒），ST：标准模式（1毫秒），
SHS：*快模式（30微秒）
×2。 由于光纤长度为每边2米，因此设定为4000毫米。
*3. *小检测对象是标准模式下将检测距离和灵敏度设定为*状态时的参考值。 前
者是E3X-HD，后者是E3NX-FA。
*4. 反光型的检测距离基于白色绘纸（E32-LD11N 2M的检测距离测量在光面白纸上）。
注意：对于高反射率物体，反射光的模式可能因物体反射光进入光的状态。
此外，有些透明物体可能无法稳定检测到它们。 请提前确认。
配件
| 形式 | 数量 | 注释 |
|---|---|---|
| E39-F9W13 | 1件 | φ1.3 附件 随 兼容的光纤单元一起附带。 如果丢失或损坏，你可以单独购买物品。 |
兼容光纤单元：E32-C21N、E32-D21N 兼容
光纤放大器：E3NX-FA、E3X-HD、E3X-DA-S 系列
标准安装
螺丝类型
· 标准螺丝形状。 在金属配件上钻孔，用螺母固定。
· 光角型允许电缆沿墙布线，减少被电缆勾住的可能性。
坚果形状
- 安装简便：只需在金属接头上钻孔，用单个螺母拧紧即可。
·电缆沿墙铺设，不占用深度空间，减少卡住风险。
透镜内置光纤单元是推荐的新标准光纤，内置透镜和高功率，保证稳定检测。
无需担心镜片脱落或丢失。
我们也提供扁平透明的款式。 目录参考
圆柱形
· 可在狭窄空间插入和安装。（紧定螺丝安装）
· 超紧凑头，φ1×10毫米，*节省空间。
· 侧视类型可安装在无深度的位置。
节省空间
平板型
· 纤薄设计，适合空间有限的空间安装。
· 安装可以直接完成，无需专用安装支架。
套筒类型（在物体附近检测到）
· 由于能从远离连接位置探测，能稳定探测近距离的小物体。
· 你可以自由改变袖型。
（关于形状，请参见“类型/类型”下的袖口弯曲）
光束增强
小斑点反射（探测微小物体）
· 这个点很小，非常适合探测微小物体。
请根据检测到的物体大小和安装距离选择*传感器。
（详见目录 - 格式判定参考信息）
· 点状可变类型，只需调整点数和距离以适应工件尺寸，即可改变点直径，无需更换纤维。
还有一个镜头单元。 请参考以下“萃取量 - 焦距 - 斑点直径”图表。
* 切口大小：约1.3~5.8毫米
高功率（远程安装/防尘）
· 无镜头安装时*探测距离：20米（E32-T17L）。
适用于大型物体和大型设备。
· 它拥有抗尘和抗尘的动力。
（亮度比较请参见目录条目“-类型判定参考信息-”）
· 有些产品只需安装镜头即可轻松实现远距离拍摄。 （参见目录）
狭窄视场（通过缝隙探测）
· 由于光束较细，不会因周围物体反射而产生环向故障。
无需背景检测即可检测
· 稳定地仅检测到检测范围内的物体，而不检测到背景物体（位于一定距离或更高处的物体）。
它的特点是较少受到被探测物体的材料或颜色影响。
透明体检测
逆向反射形式
·反光型是检测透明物体的*选择。
与透射型相比，由于它能穿过物体两次，阻光的程度更大。
·对透明薄膜的*且稳定的检测。 （E32-LR11NP+E39-RP1）
通过使用专有滤镜切割不需要的光，可以大幅增加阻光量，实现稳定的胶片检测。
有限反光类型（用于玻璃检测）
· 该光学系统具有有限反射特性，投影轴与接收光线轴以相同倾斜角度相交，使得在检测范围内通过玻璃的正反射稳定检测。
环境抵抗
耐化学/耐油
· 使用能耐多种化学物质的氟氧酶。
氟氧素化学抗性数据（参考文献）
注意：结果可能因浓度不同而异。
抗弯曲/防断裂线
· 即使弯了一百万次，也不会断。
· 多根细线独立，使其高度柔韧且即使在可移动部件上也难以断裂。
· 我们提供不锈钢螺旋管，只需将管材穿过光纤电缆即可防止撞击导致的卡住或断裂。
耐热
· 宽片阵容范围为100°C~350°C。
请选择耐热温度。
专用应用
区域光束（区域检测）
· 面积梁非常适合检测不同通道位置的坠落、探测曲折以及检测不受孔洞影响的物体。
· 数字值相对于着色距离呈线性输出，非常适合曲折检测。
液位检测
· 液位检测有两种类型：管式和液体连接式。
管道安装型：检测透明管道内
的液体液位。
用的是绑个带子在管子上。
液体连接类型：通过接触液体来检测液位
。
涂有氟树脂后，它具有*的化学抗性。
耐真空
· 可在10-5Pa的高真空下使用。
· 我们提供120°C和200°C的耐热类型。
FPD/半导体/太阳能电池行业
受限反射形式
· 玻璃基底对齐
探测位置精度：0.2毫米或以下。即使距离
变化，探测位置也不会改变。
它也非常抗倾斜。
· 玻璃基底映射
即使在难以检测的R侧也能稳定检测。
· 在湿透过程中检测玻璃的存在与否
即使没有接触，它也能可靠地检测玻璃变形。
球形头能稳定检测，不受液体影响。
传递形式
· 晶圆映射
纤细的形状，便于安装在机械臂上。
光学轴调整非常简单（机器轴和光轴错位仅±0.1°类型），
晶圆即使在狭窄晶圆之间也能可靠检测。
