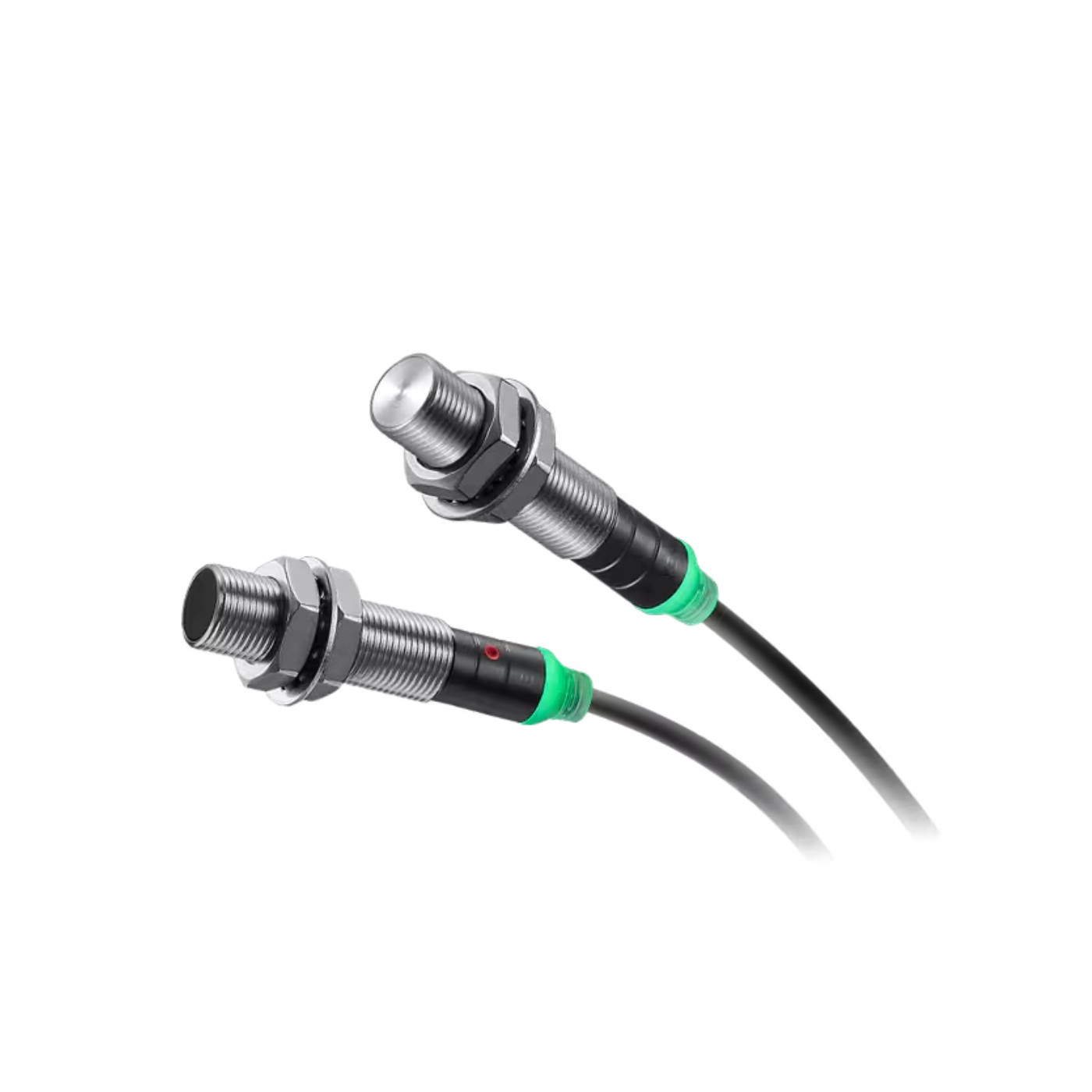

Keyence基恩士  传感器头   CL-PT010

Keyence基恩士  传感器头   CL-PT010

核心规格参数

  • 基准距离：10mm

  • 标准量程：±0.3mm；高精度量程：±0.15mm

  • 线性度：标准模式 ±0.22μm / 高精度模式 ±0.2μm

  • 光斑直径：仅 Φ3.5μm（全系最小光斑，捕捉微观细微轮廓）

  • 分辨率：0.25μm

  • 可测倾斜角度：±45°，曲面、斜面不丢光

  • 防护等级：IP64，工作温度 0～50℃

  • 适配主机：CL-3000、总线增强款 CL-3050 控制器通用

  • 采样周期：100/200/500/1000μs 四档可调

  • 配对要求：传感头 CL-PT010 与 CL-PT010N 出厂校准绑定，不可混用其他光学单元

3. 核心优势

  1. 微米级超小光斑：Φ3.5μm 光点，可检测微小划痕、镀膜台阶、微型焊球细微轮廓，普通 CL-L/CL-P 系列无法捕捉微观形貌；

  2. 共焦同轴通用优势：单侧测透明玻璃、薄膜厚度，镜面、哑光、陶瓷材质稳定测量；

  3. 强倾斜适配：±45° 倾斜工件稳定采集，镜头、微型曲面零件轮廓无测量盲区；

  4. 视觉产线联动：搭配 CL-3050 总线控制器，IO/EtherCAT 同步工业相机，实现视觉定位 + 微观轮廓高度复合检测；

  5. 低杂光干扰：搭载 Quad 降噪算法，晶圆、光学镜片弱反射场景数据稳定无跳变。

4. 典型应用场景

半导体芯片封装、镜头模组对焦行程测量、光学玻璃曲面轮廓、微型 PCB 焊球段差、超薄镀膜台阶、屏幕微结构平整度、微小精密零件剖面测量。

5. 与常规 CL-L/CL-P 探头区分

  • CL-L 系列：Quad 四通道降噪，适配粗糙工件，普通高度 / 厚度测量；

  • CL-P 常规款：聚焦光斑，通用精密测距；

  • CL-PT010：轮廓专用极小光斑，针对微观曲面、细微台阶高精度轮廓扫描。
