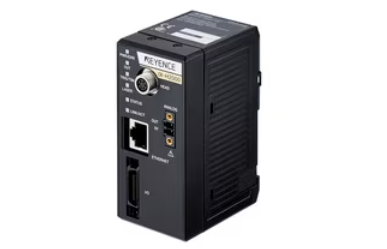

基恩士 Keyence 传感器放大器 IX-H2000

产品目录

基恩士 Keyence 传感器放大器 IX-H2000 基恩士 Keyence 传感器放大器 IX-H2000传感器放大器类型IX-H2000IX-H2050图片数据手册 / CAD数据表CAD数据表CAD母单位/次级单位主翼切换显示最小显示单元Z轴10微米 *1X轴50微米 *1显示范围Z轴999.99 ~ 999 mm（4个可选步骤） *…

传感器放大器

类型			IX-H2000	IX-H2050
数据手册 / CAD			数据表CAD	数据表CAD
母单位/次级单位			主翼	切换
显示	最小显示单元	Z轴	10微米 *1
		X轴	50微米 *1
	显示范围	Z轴	±999.99 ~ ±999 mm（4个可选步骤） *1
		X轴	±999.95 ~ ±999 mm（4 步可选） *1
工具	扫描模式		高度、步进差、面积高度、引脚高度、最大/最小值、高度面积、单色面积、宽度、阶梯计算、厚度计算、位置修正、单轴边缘修正、双轴边缘修正（最大设置数）识别工具：16个工具，位置修正工具：1个工具*2
	线路模式		高度识别工具（AVE/MAX/MIN）、步进（AVE/MAX/MIN）、刃口位置、宽度/直径、阶梯/宽度计算、厚度计算、位置校正、倾斜校正（最大设置数）：16个工具3位置校正工具：1把，倾斜校正工具：1把2
其他功能	常见		零/偏移、运行时阈值变化、两点校准、测量方向、未启用位置校正时的测量、零/偏移存储器、成像模式（HDR）、传感器日期和时间信息添加、 N.O./N.C.切换、I/O监视器、自动亮度调节、照明（开关）、综合判断条件、NPN/PNP切换、同时父子输入、相互干扰预防，安全性
	扫描模式		测量范围、测量位置（小/标准/大）、测量模式、测量降噪、成像模式（高增益）、倾斜校正（固定，可实时校正）、晕度减少、触发输入（内部/外部）、触发间隔、触发延迟、触发误差、单色直方图函数、面积高度直方图函数、固定参考面积，轮廓禁用、旋转范围、工具设置界面中的高度图像显示、缩放功能
	线路模式		平均计数、激光位置调整、定时输入、头部倾斜校正（仅固定）、测量干扰光消除、保持功能、报警设置、测量方法（平均/最大/最小）、激光灵敏度调整、平均滤光片、中位数滤光片、X轴中位数滤镜
输入	输入		无电压输入 / 电压输入：可切换无电压输入时：导通电压2V或以下，关断电流0.1mA或以下，导通电流2mA（短路）电压输入：输入最大额定值26.4 V，导通电压18 V或以上，关断电流0.2 mA或更低，导通电流2 mA（24 V处）
	积分		8分（IN1~IN8）
	特色		IN1：外部触发 ↑↓ / 定时，IN2 ~ IN8：分配并使用任意函数。可分配的功能包括：程序切换、灯光停止、零/偏移（批量设置）、重置（仅错误）、重置（仅判定值）、复位（判定值与误差）
付出努力	付出努力		开集电极输出NPN/PNP可切换，N.O./N.C. 可切换NPN开集电极输出：最大额定功率26.4伏50 mA（连接手机时为20 mA），残余电压1.5伏或以下。当PNP开集电极输出时：最大额定值26.4伏50毫安（连接电话时为20毫安），剩余电压2伏或更低
	积分		10分（出局1 ~ 出局10）
	特色		分配并使用任意函数。可分配的功能包括：综合判断结果（全部OK/任一OK/NG）、驾驶、忙、误差、位置修正结果、倾斜校正结果、每个工具的逻辑计算结果、单色面积/高度/面积工具结果（OK/NG）、高度/步进/最大最小值/计算工具结果（OK/NG/HIGH/LO）警报
模拟电压输出			±5 V，1-5 V，0-5 V 输出阻抗 100 Ω*4	没有
模拟电流输出			4-20毫安，最大负载电阻350 Ω*4
节目数量			32个项目
统计信息			扫描模式：测量/一致性（最大、最小、平均）、处理时间（最新、最大、最小、平均）、计数（正常计数 / NG 计数 / 触发计数）线模式：测量/一致性（最大、最小、平均）、计数（正常计数 / NG 计数 / 判决次数）1 5
探测历史	保存的号码	扫描模式	50张卡（FTP/SFTP客户端功能：启用/高分辨率模式：启用） 80张卡（FTP/SFTP客户端功能：启用/高分辨率模式：禁用） 70张卡（FTP/SFTP客户端功能：禁用/高分辨率模式：启用） 100张表（FTP/SFTP客户端功能：禁用/ 高分辨率模式：禁用） *6
		线路模式	400枚硬币（FTP/SFTP客户端功能：启用/高分辨率模式：-） 500枚硬币（FTP/SFTP客户端功能：禁用/高分辨率模式：-） *6
	储存条件		仅限NG/全部可选 *6
图像数据传输（FTP/SFTP客户端功能）	转发目的地		FTP/SFTP服务器
	转会赛制		可选择 bmp/jpeg/txt
	转运条件		4 可选择所有条件 / 整体判断结果（OK/NG） / 每个工具的结果（OK/（NG和ALM））/ 每个工具的逻辑计算结果（OK/NG）
以太网	规格		100BASE-TX/10BASE-T *7	没有 *7
	连接器		RJ-45 8针连接器 *7
支持的接口			CC-Link、DeviceNet®、EtherNet/IP™、EtherCAT®、RS-232C、BCD 输出、TCP/IP 无缝通信 *8
可连接单元数量			一台主机、一台手提箱和一台通信单元（DL）
定格画面	电源电压		DC24 V±10%（包括Ripple）	由主机提供
	消耗电流		最大1.9安培或以下（仅使用主单元时：0.8安培或以下;加装切换单元时：1.9安培或更低）（不包括输出负载）*9
环境抵抗	使用时的环境温度		0 ~+50°C（不结冰）
	使用时的环境湿度		35 ~ 85% 相对湿度（无凝结）
材料			主机：PC/电源接口：PA、POM / 模拟输出接口：PA、POM / I/O 接口：PA / 磁头连接连接器：锌 + 镍镀层，PA / 以太网连接器：铜合金+镍镀层 / 后隔热板：铝/ DIN 导轨固定爪，位于主机背面：POM / 铭牌：PC
质量			大约210克	约190克
1显示在 IX 或 PC 软件控制面板上。 2可以为每个程序配置。 3直径工具最多可使用8个工具。 4±选择5伏、1-5伏、0-5伏或4-20毫安。 5在设置样品保持（边缘）和峰值/底部/P-P保持（水平/边缘）时， 6存储在传感器放大器内的内存中。传感器放大器内存储的检测历史可以通过连接到IX控制面板的USB存储器或PC软件备份到计算机。 7 用于连接 IX 或 PC 软件的控制面板。与手机的连接是通过主机的RJ45连接器实现的。 8 使用DL系列时，如需其他接口，请联系我们。 *9 包括DL系列通信单元。
