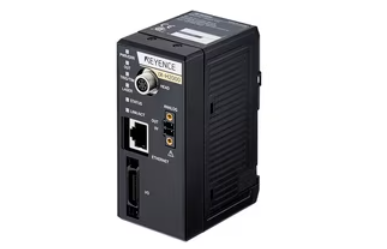

 基恩士 Keyence  传感器放大器  IX-1000

 基恩士 Keyence  传感器放大器  IX-1000


传感器放大器

类型

IX-1000

IX-1050


数据手册 / CAD

数据表CAD

数据表CAD

母单位/次级单位

主翼

切换

显示

最小显示单元

10微米*1

显示范围

±999.99 ~ ±999 mm（4个可选步骤） *1

工具

扫描模式

高度、阶梯、最大/最小、阶梯计算、厚度计算、高度面积、单色面积、位置校正
（最大设置数） 测定工具：16个工具，位置修正工具：1个工具*2

线路模式

高度（AVE/MAX/MIN）、步进（AVE/MAX/MIN）、步进计算、厚度计算、位置修正、倾斜修正
（最大设置数） 判断工具：16个工具，位置修正工具：1个工具，倾斜修正工具：1个工具*2

其他功能

常见

零/偏移、运行中的阈值变化、两点校准、测量方向、未启用位置校正时的测量、零/偏移存储器、成像模式（HDR）、传感器日期和时间
信息添加、N.O./N.C. 切换、I/O 显示器、自动亮度调节、照明（ON/OFF）、综合判定条件、NPN/PNP 切换、主次级单元同时输入、干扰预防、安全性

扫描模式

测量范围、测量位置（小/标准/大）、测量模式、测量噪声降低、成像模式（高增益）、倾斜校正（可选固定或实时校正）、
停火缓解、触发输入（内部/外部）、触发间隔、触发延迟、触发误差、单色直方图函数、固定参考区域、轮廓失效、旋转范围

线路模式

平均计数、激光位置调整、定时输入、头部倾斜校正（仅固定）、杂光消除测量、保持功能、报警设置、测量方法（平均/最大/最小）

输入

输入

无电压输入 / 电压输入：可切换 无
电压输入时：导通电压2伏或以下，关断电流0.1毫安或以下，导通电流2毫安（短路）
电压输入：输入最大额定值26.4伏，导通电压18伏或以上，关断电流0.2毫安或更低，导通电流2毫安（24伏）

积分

8分（IN1 ~ IN8）

特色

IN1：外部触发 ↑↓/定时，IN2 ~ IN8：分配并使用任意函数。可
分配的功能包括：程序切换、停止闪烁、零/偏移（批量）、复位（仅错误）、复位（仅判定值）、复位（判定值与错误）

付出努力

付出努力

开集电极输出NPN/PNP可切换，N.O./N.C. 可
切换NPN开集电极输出：最大额定功率26.4伏50 mA（连接手机时为20 mA），残余电压1.5伏或以下
。当PNP开集电极输出时：最大额定值26.4伏50毫安（连接电话时为20毫安），剩余电压2伏或更低

积分

10分（出局1 ~ 出局10）

特色

分配并使用任何函数。可
分配的功能包括：综合判断结果（全部正常/任一正常/NG）、驾驶、忙碌、误差、位置修正、倾斜校正、
单色面积/高度面积工具结果（OK/NG）、高度/步进/最大最小值/计算工具结果（OK/NG/HIGH/LO）、警报

模拟电压输出

±5 V，1-5 V，0-5 V 输出阻抗 100 Ω*3

-

模拟电流输出

4-20毫安，最大负载电阻350 Ω*3

节目数量

32个项目

统计信息

扫描模式：测量/一致性（最大、最小、平均）、处理时间（最新、最大、最小、平均）、计数（OK/NG/触发） 线
模式：测量/一致性（最大、最小、平均）、计数（OK/NG/判断次数） *1*4

探测历史

保存的号码

100*5

储存条件

仅限NG/全部可选 *5

以太网

规格

100BASE-TX/10BASE-T*6

-

连接器

RJ-45 8针连接器*6

支持的接口

CC-Link、DeviceNet®、EtherNet/IP™、EtherCAT、RS-232C、BCD输出*7

可连接单元数量

一台主机，一台次级单元，一台通信单元（DL）

定格画面

电源电压

DC24 V±10%（包括Ripple）

由主机提供

消耗电流

最大1.9安培或以下（仅使用主机时：0.8安培或以下;加装子单元时：1.9安培或更低）（不包括输出负载）*8

环境抵抗

使用时的环境温度

0 ~ +50 °C（勿冻）

使用时的环境湿度

35 ~ 85% 相对湿度（无凝结）

材料

主机箱：PC，电源连接器：PA、POM;模拟输出连接器：PA、POM;I/O 连接器：PA;
磁头连接连接器：锌 + 镍镀层，PA;以太网连接器：铜合金 + 镍镀层;后部散热板：铝制;
后部 DIN 导轨安装夹：POM;名牌：PC

质量

大约210克

约190克

*1 显示在 IX 或 PC 软件控制面板上。
*2可以为每个程序配置。
*3 ±选择5伏、1-5伏、0-5伏或4-20毫安。
*4 当样品保持（边缘）和峰值/底部/P-P保持（水平/边缘）被设置时，
*5 存储在传感器放大器内的内存中。 传感器放大器内存储的检测历史可以通过连接到IX控制面板的USB存储器或PC软件备份到计算机。
*6 用于连接 IX 或 PC 软件的控制面板。 与客户端的连接通过主机的RJ45连接器实现。
*7 使用DL系列时， 如需其他接口，请联系我们。
*8 包括DL系列通信单元。
