日本KHK小原齿轮   齿轮联结内管  R20-210P

日本KHK小原齿轮   齿轮联结内管  R20-210P

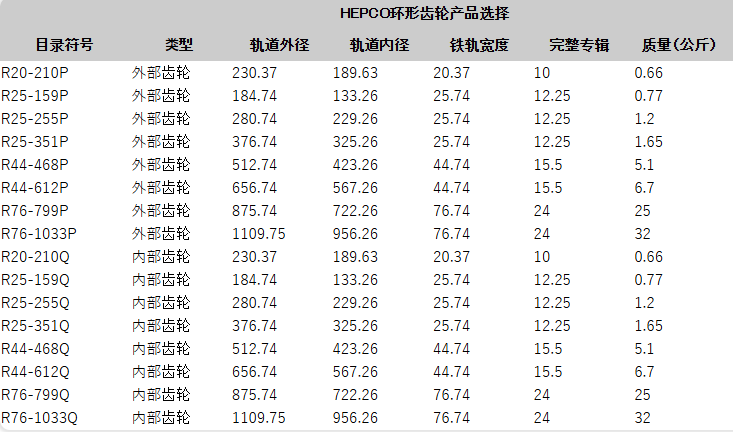

类型外部起落架（P型）
模块0.8
压力角20°
牙齿数量276
参考圆直径220.8
安装孔数8
答：安装孔PCD210
L座格栅洞Φ8 x 3.5
M螺纹孔M6 x 1
质量（公斤）0.66

[产品特性说明]

  1. 每种轴承尺寸都有两种固定螺栓长度。

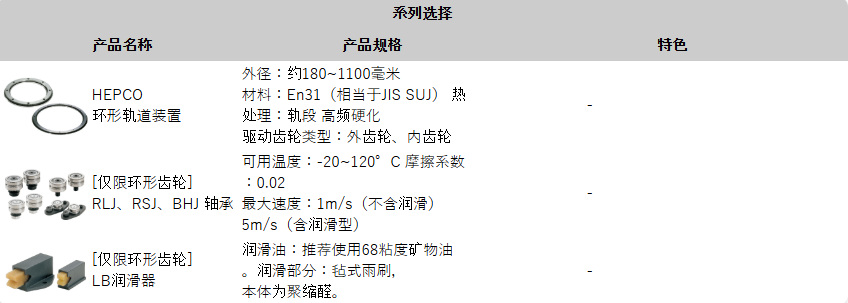

  2. 我们提供如SSY直齿轮系列作为环形齿轮驱动的小齿轮。

  3. Q、R 和 S 是精确的逻辑值。 Dimension S 的位置精度决定了环的轴线。 Q和R维度的位置精度通常不是关键。 轴承孔通过扩孔加工，以满足R尺寸的公差。
