德国DI-SORIC 传感器 US 30 M 3000 IU-B4

产品目录

德国DI-SORIC 传感器 US 30 M 3000 IU-B4

德国DI-SORIC 传感器 US 30 M 3000 IU-B4

德国DI-SORIC 传感器 US 30 M 3000 IU-B4德国DI-SORIC 传感器 US 30 M 3000 IU-B4电气特征工作电压18 … 30 V DC空载电流（最大）45 mA (24 V DC)反极性保护是，模拟输出 PIN2 除外短路保护是绝缘耐压强度500 V机械特征外壳尺寸M30 x 60 mm螺纹M30 x 1.5外壳长度…

产品详情

Product Detail

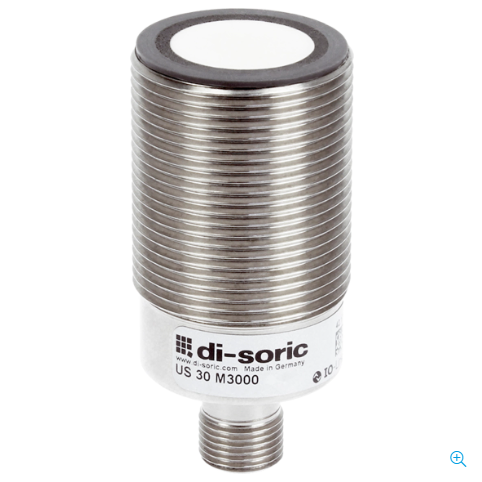

德国DI-SORIC  传感器    US 30 M 3000 IU-B4

德国DI-SORIC  传感器    US 30 M 3000 IU-B4


电气特征
工作电压
18 … 30 V DC
空载电流（最大）
45 mA (24 V DC)
反极性保护
是，模拟输出 PIN2 除外
短路保护
是
绝缘耐压强度
500 V
机械特征
外壳尺寸
M30 x 60 mm
螺纹
M30 x 1.5
外壳长度
60 mm
发射出口
轴向
装配距离（传感器至传感器）
500 mm

10°
外壳材料
黄铜 (CuZn, 镀镍)
材料
环氧树脂，PUR (换能器表面)
重量
70 g
认证、许可
防护等级
III，在安全特低电压下工作
许可
UL
一般特征
工作原理
漫反射超声波传感器, 镜反射超声波传感器
评估
数字量, 模拟量 (借助 IO-Link)
型式
螺纹
特点
IO-Link
并行工作可能性
是
功能范围
操作模式
标准, 主/从功能（同步或者多工模式）
供货范围
传感器, 2 个螺母 M30
功能
Analog 0…10V / 4…20mA / 0… 20mA, Teach, switching output push-pull, PNP, NPN (Pin 2), Teach , push-pull, PNP, NPN, synchronization, multiplex (PIN 4)
输出端、输入端、接口
开关输出端
推挽式, 100 mA, NO/NC, 可切换
最大切换电流
100 mA
电压降（最大）
2 V
模拟量输出端
0 … 10 V, 4 … 20 mA (0 ... 20 mA IO-Link)
接口
IO-Link (V1.1，COM2 38.4 kBd, 智能传感器配置文件)
负载电阻
> 10 KΩ (0 … 10 V) / < 400 Ω (4 … 20 mA / 0 ... 20 mA)
探测范围、测量范围、公差极限
额定感应距离 (Sn)
3000 mm
作用距离
300 … 3000 mm
调整范围
300 … 3000 mm (示教)
分辨率
1.0 mm (设定测量范围/4095（模拟输出）)
标准测量板
200 x 200 mm
开关滞后（最大）
5 … 50 mm (可通过 IO-Link 设置 / 出厂设置 15 mm)
再现性
2.0 mm
线性度错误
± 0.2 %
显示，操作
灵敏度调整
远程示教
显示
LED 1x 绿色 - 状态, 1x 黄色 - 开关输出端
时间特性
测量频率
33 Hz
超声波频率
125 kHz
开关频率
3 Hz
准备就绪延迟（最大）
300 ms
环境条件
冲击/振动负荷
30 g, 11 ms / 10 … 55 Hz, 1.0 mm
工作环境温度
-25 … +70 °C
温度漂移
0.2 %/K (无补偿)
温度漂移
< 1.5 %/Sn (补偿)
防护等级
IP 67
电气连接
连接
插头, M12, 4 针
附件
连接电缆
VKHM … /4
