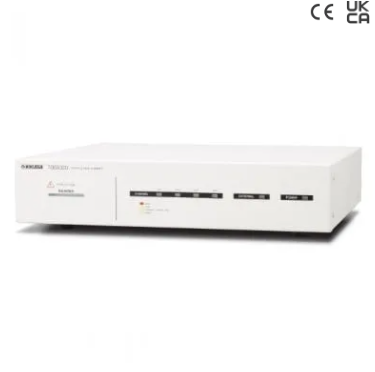

日本KIKUSUI菊水   交流电源   TOS9320

日本KIKUSUI菊水   交流电源   TOS9320


项目TOS9320
Max 使用电压AC5 kV
DC7.2 kV
通道数4(各通道可任意设定为 HIGH，LOW 或者开路)
Max 连接数4 台:通道编号按照与 TOS93 系列测试仪连接的顺序决定。 第 1 台:CH1 ~ CH4，第 2 台:CH5 ~ CH8，第 3 台:CH9 ~ CH12，第 4 台:CH13 ~ CH16 第 1 台:CH1 ~ CH4，第 2 台:CH5 ~ CH8，第 3 台:CH9 ~ CH12，第 4 台:CH13 ~ CH16
接触确认功能无
项目TOS9320
DANGER与 TOS9300 系列测试仪同步点亮
CHANNEL测试执行中各通道分别点亮。 红色:High、绿色:Low、橙色:接触确认中或 CONTACT FAIL 发生、关闭:Open
EXTERNAL外部控制打开时亮起
POWER电源打开时亮起
项目TOS9320
控制开关EXTERNAL I/O 开关，用于切换以下控制。 ON:通过 CONTROLLER INTERFACE 进行外部控制 OFF:从 TOS93 系列测试仪控制
CONTROLLER INTERFACE(外部控制)D-sub 25 针连接器
功能将每个通道设置为 High 或 Low 或 Open 所有通道。输出每个通道的设置。
输入
输入信号全部是低电平有效控制。输入端子用电阻拉升至 +12 V 。输入端子的开放与高电平的输入等效。
高电平输入电压11 V ~ 15 V
低电平输入电压0V ~ 4 V
低电平输入电流Max -5 mA
输入时间宽度Min 5 ms
输出输出方式集电极开路输出(4.5 Vdc ~ 30 Vdc)
输出耐电压30 Vdc
输出饱和电压约 1.1 V(25 °C)
Max 输出电流400 mA(TOTAL)
TOS9300 系列测试仪接口MINI DIN 8 针连接器，精度保证 Max 4 台单元(16 个通道)
