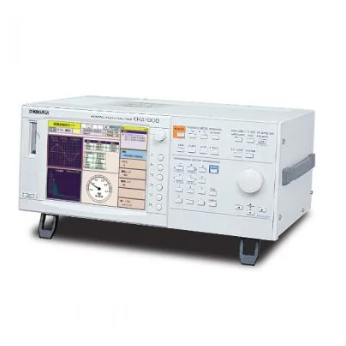

日本KIKUSUI菊水   闪变分析仪   KHA1000

日本KIKUSUI菊水   闪变分析仪   KHA1000



KHA3000KHA1000


输入部通用规格Max 输入电压600Vrms ／ 900Vpeak（CAT Ⅰ）、400Vrms（CAT Ⅱ）300Vrms ／ 560Vpeak（CAT Ⅰ）、250Vrms（CAT Ⅱ）
Max 输入电流40Arms ／ 100Apeak，取两者中较小者 160Apeak（20ms 以内）24Arms ／ 50Apeak 80Apeak（20ms 以内）
输入通道数电压输入、电流输入有 3 个通道（L1、L2、L3）电压输入、电流输入有 1 个通道
输入切换单相 2 线、单相 3 线、三相 3 线、三相 4 线单相2线
电压测量功能量程额定电压150V ／ 300V ／ 600V150V ／ 300V
容许峰值因数2
显示项目TrueRMS／±peak
精确度±（0.4% of reading+0.04% of range）
电流测量功能量程额定电流0.5A ／ 1A ／ 2A ／ 5A ／ 10A ／ 20A ／ 40A0.5A ／ 1A ／ 2A ／ 5A ／ 10A ／ 20A
容许峰值因数4（0.5A〜 20A 量程）、2.5（40A 量程）4 （0.5A〜 10A 量程）、2.5（20A 量程）
精确度 *145Hz〜65Hz0.5A 量程 ： ±（0.5% of reading ＋ 0.2% of range） 1A〜 40A 量程 ：±（0.5% of reading ＋ 0.1% of range）0.5A 量程 ： ±（0.5% of reading ＋ 0.2% of range） 1A〜 20A 量程 ：±（0.5% of reading ＋ 0.1% of range）
66Hz〜2.4kHz0.5A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.2% of range） 1A〜 40A 量程 ：±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.1% of range）0.5A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.2% of range） 1A〜 20A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.1% of range）
功率测量功能显示项目有功功率、视在功率、无功功率、功率因数
有功功率精确度P ≧ 150W（±1% of range），P ＜ 150W（±1.5W）
频率测量功能测量输入独立测量 L1、L2、L3 的电压频率测量电压的频率
频率的测量范围／精确度／分辨率45Hz〜65Hz／±(0.15% of reading＋2digits）／0.001Hz
相位测量功能测量项目电压、电流相位／线间电压相位 *2 ／高次谐波相位
测量范围／分辨率0.00°〜359.99°／0.01°
高次谐波电流测量功能支持标准IEC 61000-3-2 Ed5.0、IEC 61000-3-2 Ed3.0、 IEC 61000-3-2Ed2.2、JIS C61000-3-2(2019)、 JIS C61000-3-2(2005)、IEC 61000-3-12 Ed2.0、 IEC 61000-3-12 Ed1.0IEC 61000-3-2 Ed5.0(2018)、IEC 61000-3-2 Ed2.2(2004)、 IEC 61000-3-2 Ed3.0(2005)、JIS C61000-3-2(2003)、 JIS C61000-3-2(2005)、JIS C61000-3-2(2019)
分析仪要求标准IEC 61000-4-7 Ed2.1(2009)、IEC 61000-4-7 Ed2.0(2002)、IEC 61000-4-7 Ed1.0(1991)
高次谐波解析次数40 次、180 次（OTHER 模式）
次数间高次谐波处理处理 ON ：IEC 61000-4-7 Ed2.1（2009） 、IEC 61000-4-7 Ed2.0（2002） 、处理 OFF ：IEC 61000-4-7 Ed1.0（1991）
窗函数矩形
窗宽10 波（50Hz）、12 波（60Hz）、16 波（50Hz ／ 60Hz）
抗混叠滤波器中断频率 6kHz 四阶巴特沃斯
D 级判定功能电流波形的含有率达 95% 以上（相当于 JIS C61000-3-2:2003 的 D 级）*3
高次谐波电压测量功能（测量用电源品质的确认功能）测量项目电压、频率、电压高次谐波含有率
电压高次谐波解析次数40次
闪变／电压变动解析功能支持标准IEC 61000-3-3 Ed3.1(2017)、IEC 61000-3-3 Ed2.0(2008) *2、IEC 61000-3-11 Ed2.0(2007) *2
分析仪要求标准IEC 61000-4-15 Ed2.0(2010)、IEC 61000-4-15 Ed1.1(2003)
闪变Pst 精确度1±5%
Pst 观测时间30〜 900 秒
电压变动观测方法可选择与 Pst 同时测量／单独测量
手动设备的 dmax 测量 3〜 24 次（每次测量时间 ：30〜 180 秒）
通用测量功能电流／电压波形监视、FFT 分析仪、冲击电流测量
通讯接口GPIB、RS232C、USB
外部储存支持介质标准闪存卡（CF 卡）*4 ：Max 功率 512MB ／ USB 盘 *2 ：Max 功率 16GB
外部设备控制功能交流电源控制电压／频率／量程／ ON 相位／输出 ON、OFF
电源标称电压范围AC100〜 240V 50Hz ／ 60Hz
环境条件动作温湿度范围0℃〜 40℃，20%rh〜 80%rh（无结露）
耐电压AC1500V，1 分钟（AC 输入↔底座）　AC3550V，1 分钟（测量端子↔底座）AC1500V, 1分钟
外形尺寸（Max尺寸）430（455）W×177（195）H ×270（330）Dmm
重量约 10kg约 8kg
安全性符合以下标准的要求 IEC 61010-1:2001（Class I、Pollution degree 2）
电磁符合性IEC61326-1 A3:2003
附件电源线、电压传感端子用插头、跳线用电线工具（附带专用螺丝刀）、备用保险丝、使用说明书
