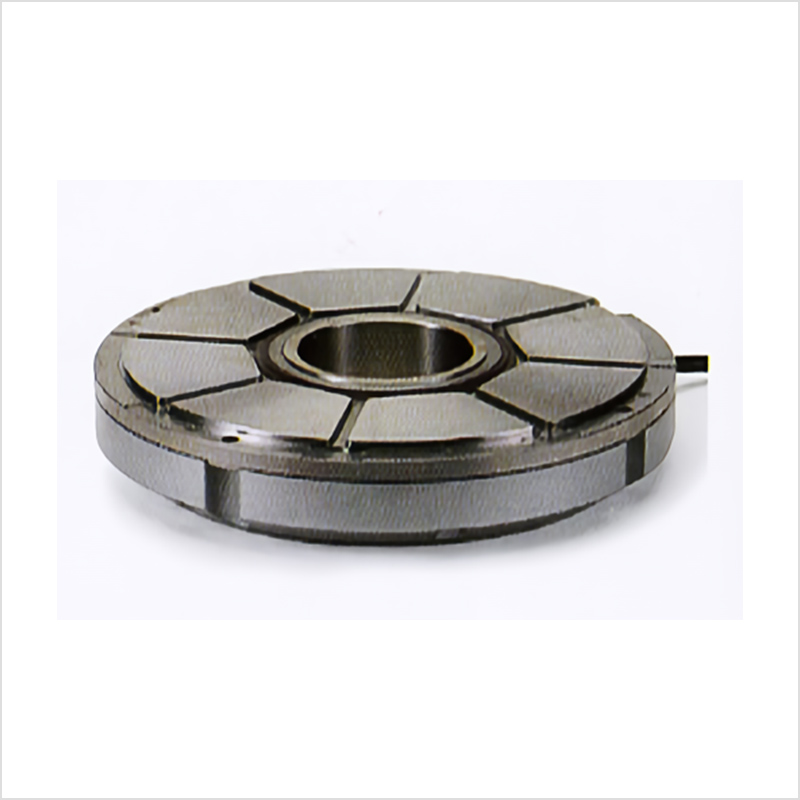

MISAKA米卡萨 RCN8390F 角度编码器

产品目录

MISAKA米卡萨 RCN8390F 角度编码器MISAKA米卡萨 RCN8390F 角度编码器Heidenhayn角度编码器（角度检测器）RCN、RON和RPN配备内置轴承和定子联轴器，具有静态和动态高精度特性，适合集成到需要高精度的旋转台和倾斜轴中。在耦合型角度编码器（角度检测器）中，在检查系统精…

MISAKA米卡萨 RCN8390F 角度编码器

Heidenhayn角度编码器（角度检测器）RCN、RON和RPN配备内置轴承和定子联轴器，具有静态和动态高精度特性，适合集成到需要高精度的旋转台和倾斜轴中。在耦合型角度编码器（角度检测器）中，在检查系统精度时也必须加上耦合误差，但定子耦合内置模型的精度也包含耦合引起的测量误差，因此无需添加新的误差。

· 紧凑型形态

· 稳健机构设计

· 适用于旋转台、转盘、倾斜台和同步监听

· 分辨率最高可达0.0001°

· 不锈钢版本也可根据需求提供（例如用于天线等）。

· 大空心轴直径（最大可达φ60毫米）

· 分辨率为0.00001°，系统精度为±2英寸和±1英寸

· 用于集成到旋转台、角度测量设备、角度定位设备、测量设备、图像扫描仪等中。

· 不锈钢版本也可根据需求提供（如天线等）。

· 非常精确的角度编码器（角度检测器）

· 分辨率 0.00001 ゚

· 系统精度±0.4英寸

· 精密测量设备、天线及测量设备的检查

Heidenhayn集成轴承的角度编码器具有极高的系统精度。集成在编码器中的轴承消除了轴承对机床侧轴承测量精度的影响。
集成定子联轴器的RCN/RON/ECN系列可最大限度减少轴联轴器安装公差的误差。所有集成轴承的角度编码器因密封而具有更高的抗污染能力。（IP64防护等级）这些编码器适用于机床、望远镜、印刷机及许多其他领域。

模型			主要特色
RCN	2510 2310 2580 2380 2595F 2390F 2590F 2390F 5510 5310 5580	5590F 5390F 5590F 5390F 8510 8310 8580 8380 8590F 8390F 8590F 8390F 8390M	绝对测量系统大直径穿空轴（最大可达100毫米）内置定子联轴器体积紧凑，适合有限的安装空间具有优异的动态特性，包括因隔间误差导致的系统精度安装简便应用示例：旋转台旋转头
RON	225 275 285 287 786 886 905		增量测量系统大直径穿空轴（最大60毫米）内置定子联轴器体积紧凑，适合有限的安装空间优异的动态特性，包括因系统精度分隔导致的误差安装简便应用示例：旋转台旋转头
ROD	220 270 280 780 880		增量测量系统：实心轴，大安装公差，单独可选联结系统，精度不包含因夹点误差而产生的误差。应用实例：旋转轴
ECN	225 223F 223F		绝对测量系统穿式空心轴（最大50毫米），内置定子联轴器安装简便应用实例：不需要高精度的旋转轴
