在半导体制造中是不是总被这些问题困扰？晶圆减薄后表面有变质层、粗糙度高达 4.5nm、翘曲严重导致封装时接线困难、芯片强度低易破损？今天拆解的「干式抛光工艺」堪称晶圆减薄后的

 “镜面化神器”—— 不用化学研磨液、环保低成本，还能通过优化 3 个核心参数，让晶圆表面粗糙度从 4.5nm 降至 1.7nm，同时消除应力、提高抗折强度，完美解决薄晶圆封装的痛点！

这篇干货结合实验数据 + 实操案例，把干式抛光的原理、核心参数影响、最优组合、避坑指南拆得明明白白，不管是半导体工艺工程师、

生产管理者还是设备操作员，收藏起来直接抄作业，晶圆减薄后的粗糙度难题一次性解决～



一、先搞懂：为什么晶圆减薄后必须做干式抛光？行业 3 大痛点

随着电子设备（手机、电脑、数码相机）向小型化、高集成化发展，晶圆必须减薄到 200μm 甚至更薄，但减薄加工（粗磨 + 精磨）后会留下 3 大隐患，直接影响后续封装良率：

表面有变质层：粗磨用小筛号磨轮，表面损伤深度大；精磨虽能减少损伤，但无法完全消除，导致芯片强度降低，组装时易破损；

粗糙度超标：减薄后晶圆表面粗糙度通常在 4.5nm 以上，影响层叠封装的接线接合，易出现接触不良；

翘曲严重：减薄后晶圆应力不平衡，翘曲量增大，导致封装时定位不准，良率下降。

划重点：干式抛光的核心使命是 “消除变质层 + 降低粗糙度 + 释放应力”，相当于给减薄后的晶圆做 “镜面化精加工”，而且全程不用水和化学研磨液，环保又降低运行成本！

二、干式抛光核心解析：原理 + 优势，比传统湿式抛光香在哪？

1. 工艺原理：3 步实现晶圆镜面化

干式抛光是晶圆减薄（粗磨 + 精磨）后的关键补加工工序，流程简单但精准度要求高：

承片台吸附固定减薄后的晶圆（直径 300mm、厚度 200μm 为例），并匀速旋转（150r/min）；

抛光主轴带动合成毛毡抛光轮（无磨粒脱落，无加工痕迹）移动到晶圆上方，下降覆盖表面；

施加目标压力（100-300N），抛光轮与晶圆相对运动（主轴转速 1800r/min），通过机械摩擦消除变质层，降低粗糙度。

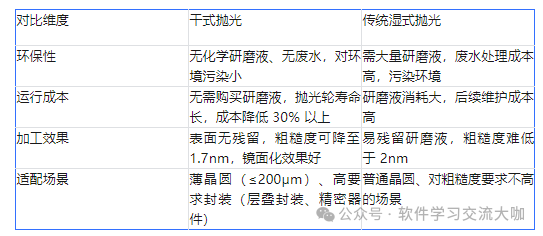

2. 核心优势：4 大亮点碾压传统湿式抛光


三、核心参数实测：3 个参数决定粗糙度，实验数据说话（直接抄作业）

文档通过 15 片硅晶圆（直径 300mm、厚度 200μm）的对照实验，用单一变量法验证了抛光时间、抛光压力、抛光位置对表面粗糙度的影响，结果清晰，直接对标量产：

1. 抛光时间：180 秒是 “性价比天花板”

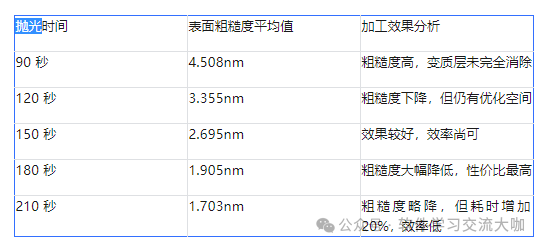

实验结论：随着抛光时间延长，粗糙度逐渐降低，但 180 秒后下降趋缓，继续延长会降低效率。



实操案例：某半导体厂商最初用 90 秒抛光，晶圆粗糙度 4.5nm，封装时接线不良率达 5%；调整为 180 秒后，粗糙度降至 1.9nm，接线不良率降至 0.8%，效率未明显下降。

2. 抛光压力：180N 是 “最优临界点”

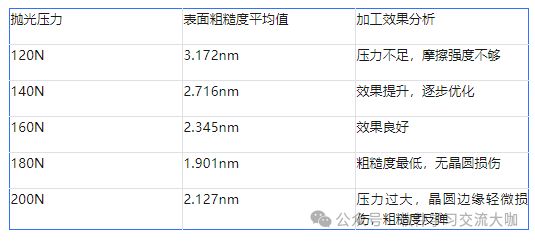

实验结论：压力过小，摩擦不足，粗糙度高；压力过大，易造成晶圆损伤，粗糙度反弹。


避坑提醒：某厂商为了追求更低粗糙度，将压力调至 220N，结果晶圆破损率从 0.1% 升至 1.2%，反而得不偿失，回归 180N 后恢复正常。

3. 抛光位置：200mm（近圆心）效果最佳

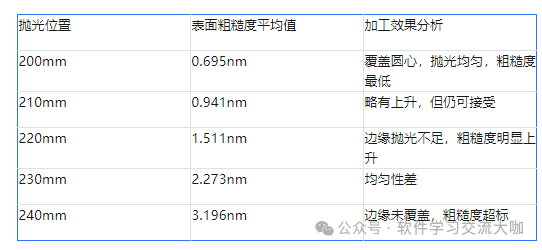

实验结论：抛光位置越靠近晶圆圆心，覆盖越均匀，粗糙度越低；远离圆心后，边缘抛光不充分，粗糙度飙升。


关键发现：抛光位置需保证抛光轮完全覆盖晶圆，且中心重叠度高，200mm 位置能兼顾覆盖性和均匀性，是最优选择。

四、最优工艺参数组合：直接抄作业，粗糙度降至 1.7nm

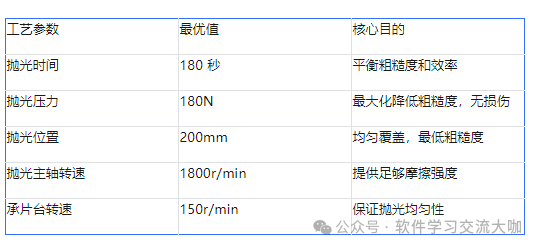

结合实验数据和量产效率，文档得出干式抛光的 “黄金参数组合”，适配直径 300mm、厚度 200μm 的硅晶圆，其他尺寸可参考调整：


量产实操案例：某厂商应用效果

某消费电子厂商生产 200μm 厚硅晶圆，减薄后粗糙度 4.5nm，翘曲量 0.8mm，封装良率 88%。采用上述黄金参数后：

表面粗糙度降至 1.7nm（镜面化效果）；

变质层完全消除，晶圆抗折强度提升 30%；

翘曲量降至 0.3mm，封装定位精准度提升；

封装良率从 88% 升至 97.5%，每月减少不良品损失 12 万元。

五、干式抛光的 2 大核心优势：环保 + 低成本，量产必备

环保无污染：无需水和化学研磨液，避免废水处理成本，符合绿色制造趋势；

运行成本低：抛光轮为合成毛毡轮，寿命长，无研磨液消耗，比湿式抛光降低 30% 运行成本；

加工质量稳定：无研磨液残留，表面清洁度高，后续封装无需额外清洗工序。

六、实操避坑指南：4 个高频踩坑点，避开损失百万

压力不可盲目加大：超过 180N 后，晶圆破损率飙升，粗糙度反而上升；

时间无需过度延长：180 秒后粗糙度下降幅度不足 10%，但耗时增加 20%，降低产能；

位置不可远离圆心：超过 210mm 后，边缘粗糙度翻倍，需重新调整抛光轮覆盖范围；

抛光轮定期检查：合成毛毡轮使用 1000 片晶圆后需更换，避免磨损导致抛光效果下降。
