在芯片产业化过程中，是不是遇到过这些糟心事儿？晶圆减薄划片后芯片崩碎、抓取时漏抓、封装后残留胶渍，导致生产线返工、良率暴跌？其实问题大概率出在 “粘性膜” 上！芯片减薄、

划片环节离不开 UV 膜和蓝膜的固定保护，但这两种膜选不对，不仅影响效率，还可能直接造成经济损失。

这篇干货结合 3 个真实生产案例，把 UV 膜和蓝膜的核心特性、应用场景、实操问题、选型技巧拆得明明白白，不管是半导体封装工程师、生产管理者还是采购负责人，

收藏起来直接对标量产，再也不用在 “选 UV 膜还是蓝膜” 之间纠结，避免因选型失误踩坑！

一、先搞懂：为什么这两种膜是芯片产业化的 “保护神”？

芯片从晶圆（Wafer）加工到最终封装，有两个关键环节必须用到粘性膜，少了它生产线根本转不起来：

晶圆减薄时：晶圆原始厚度约 700μm，根据客户需求要减薄到 200μm 甚至 120μm，此时需要在晶圆正面贴粘性膜，固定晶圆防止研磨时移位、碎裂；

晶圆划片时：减薄后的晶圆要切割成单个芯片，需要在背面贴粘性膜，保持芯片完整，避免切割时崩碎，同时防止芯片在传送过程中移位、掉落。

简单说，这层膜就是芯片的 “临时保护衣 + 固定支架”，核心作用是 “防崩片、防移位、防污染”，直接决定后端封装工艺的顺畅度和良率。

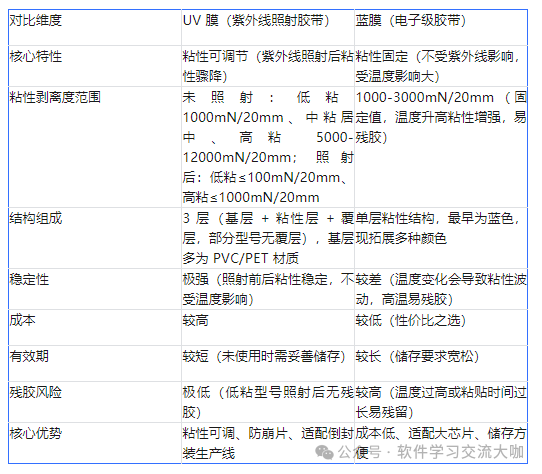

二、核心对比：UV 膜 vs 蓝膜，8 大特性差异一目了然

UV 膜和蓝膜虽然都能实现固定保护，但特性差异极大，选错的核心后果就是：小芯片用蓝膜→崩片；大芯片用 UV 膜→成本翻倍。下面从 8 个关键维度做详细对比，看完再也不踩坑：


划重点：UV 膜的核心竞争力是 “粘性可智能调节”—— 未照射时粘性强，牢牢固定芯片；照射后粘性骤降，芯片能轻松取下，完美解决 “固定牢” 和 “易摘取” 的矛盾；

而蓝膜是 “一次性固定款”，粘性从头到尾不变，适合对摘取难度要求不高的场景。

三、应用场景 + 真实案例：芯片尺寸 + 工艺决定选型，选错直接崩片 / 超成本

文档通过大量实操实验 + 3 个真实案例得出结论：UV 膜和蓝膜的选型，核心看 “芯片尺寸” 和 “后续工艺”，两者匹配才能兼顾效率和成本：

✅ 选 UV 膜的 3 种场景（优先防崩片、适配倒封装）

案例 1：RFID 小芯片倒封装，UV 膜解决崩片痛点

某 RFID 芯片厂商生产 600μm×600μm 的电子标签芯片，最初选用蓝膜做倒封装生产线。因芯片尺寸小、厚度仅 150μm，顶针顶起时蓝膜粘性固定（2000mN/25mm），

导致芯片崩片率高达 8%，每天浪费晶圆 3 片，直接损失超 2 万元。

换成 D-184 型低粘性 UV 膜后，按照 “波长 365nm、照射 45 秒” 参数操作，粘性降至 70mN/25mm，芯片摘取顺畅，崩片率降至 0.2%，生产线效率提升 40%，每月节省损失约 60 万元。

案例 2：高端芯片封装，UV 膜杜绝残胶污染

某消费电子厂商生产 1mm×1mm 的传感器芯片，要求封装后芯片表面无任何残胶。最初用蓝膜，夏季车间温度升高到 30℃后，蓝膜粘性增强，摘取后芯片表面残胶率达 5%，导致后续焊接不良。

换成 UV 膜后，照射后无残胶，残胶率降至 0，良率从 92% 提升至 99.5%，客户投诉率为 0。

适用场景总结：

小芯片减薄划片（尺寸≤1mm×1mm）：尤其是 RFID 芯片（通常 < 750μm×750μm），这类芯片体积小、厚度薄（120-200μm），用蓝膜抓取时容易被顶针顶碎，而 UV 膜照射后粘性低，摘取效率高，还能防止崩片；

倒封装生产线（做 Inlay / 电子标签）：倒封装工艺对芯片摘取精度要求高，UV 膜粘性可调，能避免漏抓、错抓，确保生产线顺畅；

对残胶零容忍的高端芯片：UV 膜低粘型号（如 D-184）照射后无残胶，不会污染芯片表面，保证封装良率。

✅ 选蓝膜的 3 种场景（优先控成本、适配普通封装）

案例 3：大芯片批量生产，蓝膜降低 30% 成本

某汽车电子厂商生产 2mm×3mm 的功率芯片，划切后进行普通后封装工艺，对芯片摘取效率要求不高，但注重成本控制。最初选用 UV 膜，每月膜材成本约 15 万元。

换成蓝膜后，膜材成本降至 10.5 万元，每月节省 4.5 万元，且芯片尺寸大、刚性强，崩片率仅 0.1%，与 UV 膜效果一致，全年节省成本 54 万元。

适用场景总结：

大芯片减薄划片（尺寸 > 1mm×1mm）：大芯片体积大、刚性强，不易崩碎，蓝膜的固定力足够，且成本比 UV 膜低 30% 以上，适合大批量生产；

普通后封装工艺（非倒封装）：如果芯片划切后不需要直接上倒封装生产线，而是进行常规后封装，蓝膜的性价比优势明显；

成本敏感型项目：蓝膜价格低、储存要求宽松，适合对成本控制严格，且对粘性调节无需求的场景。

四、UV 膜实操避坑：D-184 型核心参数 + 问题解决办法（直接抄作业）

文档重点测试了主流的 D-184 型低粘性 UV 膜（芯片尺寸 < 1mm 首选），结合案例总结了实操中最容易遇到的问题和解决方案，避免大家踩坑：

1. D-184 型 UV 膜核心参数（必须记牢）

结构：仅基层（PVC 材质，80μm 厚）+ 粘性层（丙烯酸树脂，10μm 厚），无覆层；

粘性范围：未照射 1100mN/25mm → 照射后 70mN/25mm；

照射要求：波长 365nm、功率 190mJ/cm²、密度 230mW/cm²；

最佳照射时间：40-45 秒（低于这个时间易漏抓、崩片）。

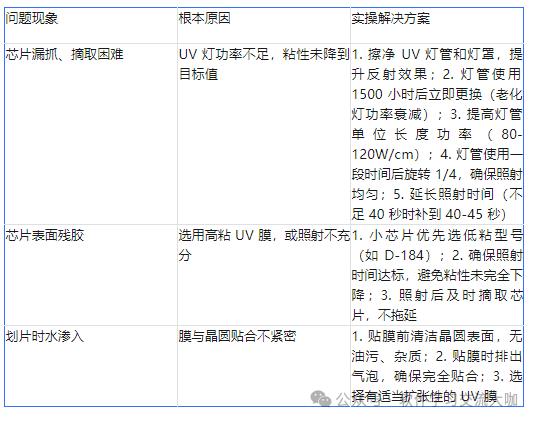

2. 常见问题 + 解决方案（生产线高频踩坑点）


五、选型终极指南：3 步快速决策，不纠结！

看芯片尺寸：≤1mm×1mm → 选 UV 膜（低粘型）；>1mm×1mm → 选蓝膜；

看后续工艺：倒封装（做 Inlay / 标签）→ UV 膜；普通后封装 → 蓝膜；

看成本预算：高端芯片、零残胶要求 → UV 膜；成本敏感、无特殊要求 → 蓝膜。

总结：小芯片怕崩片、倒封装要效率，选 UV 膜；大芯片控成本、普通封装求稳定，选蓝膜。参数上记住 UV 膜照射时间 40-45 秒、波长 365nm，蓝膜避开高温环境，就能最大程度避免问题。
