在半导体封装生产中，是不是总被划片工艺卡住节奏？传统砂轮划片速度慢、设备要求高，传统金刚刀划片人工分片易划伤、成品率低？今天拆解的「晶圆贴膜金刚刀划片工艺」

堪称 “效率 + 成品率双提升神器”—— 不用额外巨额设备投入，就能让生产效率暴涨 25.9%，成品率稳提 1.5%，尤其适配声表面波器件、铌酸锂单晶等脆性材料划片！

这篇干货从工艺对比、核心流程、关键参数到实操避坑，全流程拆解，不管是工艺工程师还是生产管理者，收藏起来直接抄作业，划片难题一次性解决～

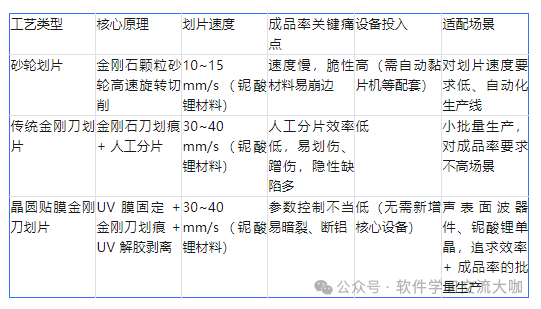

一、先搞懂：3 种划片工艺大比拼，为啥晶圆贴膜金刚刀成优选？

半导体划片的核心需求是 “芯片边沿整齐、无崩边裂纹、表面无划伤”，目前主流有 3 种工艺，优缺点对比一目了然，选对工艺少走弯路！


划重点：晶圆贴膜金刚刀划片完美结合了传统金刚刀的 “高速” 和砂轮划片的 “低损伤”，核心秘诀就是「UV 膜固定」—— 解决了人工分片的划伤问题，同时保留了金刚刀的高速度，性价比直接拉满！

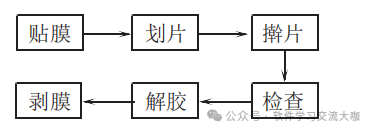

二、核心流程拆解：6 步搞定晶圆贴膜金刚刀划片（附关键细节）

整个工艺流程清晰易懂，从贴膜到检查，每一步都有 “关键控制点”，做好这些才能保证效率和成品率：

1. 第一步：贴膜 —— 选对膜 + 贴对方法，划片成功一半

划片贴膜的核心是 “固定芯片不脱落、后续易剥离”，这一步选错膜就踩坑！

膜的选择：优先选UV 膜，放弃蓝膜！

蓝膜黏着力差，划片后施加外力裂片时芯片易脱落；UV 膜黏着力强，能牢牢固定芯片，且经紫外线照射后黏着力几乎为零，后续剥膜无残留、不损伤芯片。

贴膜方式：手工贴法更优（针对 2~3 英寸晶圆）

文档实测：手工贴膜 1 小时可贴 400 片，而自动贴膜机仅 100 片 / 小时，还需额外投入绷环设备；手工贴法省膜又高效，适合中小尺寸晶圆批量生产。

注意事项：贴膜时确保晶圆与膜完全贴合，无气泡、无偏移，否则划片时芯片易移位导致崩边。

2. 第二步：划片 —— 核心参数决定划片质量，3 个关键参数必控

划片是核心工序，刀痕、角度、压力直接影响成品率，文档通过大量实验给出了最优范围，直接套用！

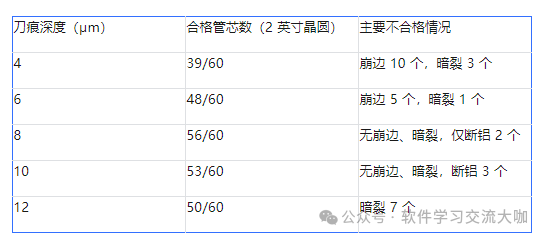

（1）刀痕深度：8~10 μm 为黄金区间

金刚刀不能切透晶圆，仅靠划痕引导裂片，刀痕太深易暗裂，太浅易崩边：



结论：刀痕深度控制在 8~10 μm，芯片基本无崩边、暗裂，不合格率最低。

（2）架刀角度：按刀型调整，避免损伤芯片

不同类型金刚刀对应不同角度，角度太小划痕浅，太大芯片损伤重：

三点刀：68°~71°（文档推荐主流角度）

四点刀：45°~50°

实操提示：安装时确保刃口与划片方向平行，角度偏差会导致划痕倾斜，裂片时易出现不规则崩边。

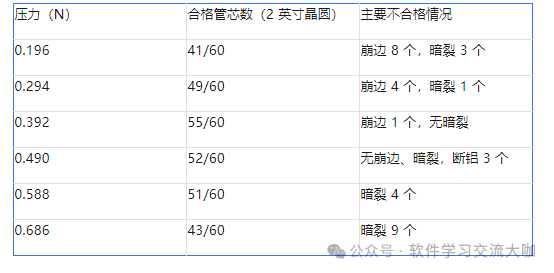

（3）划片压力：0.294~0.588 N 最优

压力与晶圆材质、厚度相关，硬材质、厚晶圆需更大压力，但需平衡损伤风险：


结论：压力控制在 0.294~0.588 N，既能保证划痕清晰，又能减少暗裂、崩边风险；实操时建议从 0.392 N 起步，根据刀痕情况微调。

3. 第三步：擀片 —— 辅助裂片，确保刀痕连贯

划片后需沿刀痕方向轻轻擀压晶圆，让划痕均匀受力，为后续裂片做准备。实操时力度要轻柔，避免局部压力过大导致暗裂。

4. 第四步：剥膜 ——UV 解胶是关键，避免翻晶

解胶过程：用 UV 照射机照射 UV 膜，破坏黏性，照射时间根据 UV 灯瓦数和膜的型号调整（从短时间开始测试，解胶不彻底可重复照射）。

剥膜操作：解胶后 UV 膜黏性基本为零，用剥膜机剥离，重点注意剥离方向与划片方向一致，防止芯片翻转（翻晶会导致后续分选困难）。

5. 第五步：检查 —— 筛选不合格芯片，控制出货质量

检查重点：芯片边沿是否整齐、有无崩边 / 暗裂 / 划伤、铝线是否断连，不合格芯片单独分选，避免流入后续封装工序。

三、工艺优势实测：效率 + 成品率双突破，无需额外设备投入

文档通过 80 片 2 英寸铌酸锂晶圆（声表面波滤波器 F6763）对比实验，验证了晶圆贴膜金刚刀划片的核心优势：

1. 生产效率提升 25.9%

传统金刚刀划片：80 片用时 4 小时 30 分钟

晶圆贴膜金刚刀划片：80 片用时 3 小时 20 分钟

关键原因：无需人工分片，UV 膜辅助自动裂片，减少人工操作时间。

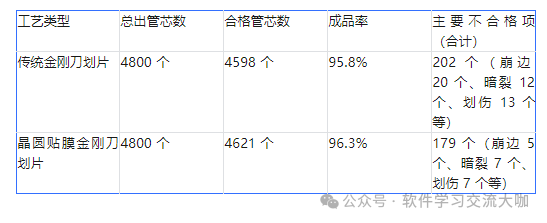

2. 成品率提升 1.5%


划重点：成品率提升核心是减少了人工分片的划伤、蹭伤，UV 膜固定让芯片受力均匀，崩边、暗裂风险降低。

3. 设备投入低，性价比高

无需购买砂轮划片的自动黏片机等配套设备，仅需现有金刚刀划片机 + UV 照射机（成本低），中小企业也能轻松升级。

四、实操避坑 10 要点：少走弯路，稳定量产

贴膜时优先选 UV 膜，2~3 英寸晶圆用手工贴法，避免气泡和偏移；

划片前检查金刚刀刃口，有磨损及时更换，否则会导致划痕不清晰；

架刀角度严格按刀型设定，三点刀别用四点刀的角度参数；

压力调整遵循 “从轻到重”，避免一开始就用大压力导致暗裂；

刀痕深度定期检测，用显微镜观察，偏离 8~10 μm 及时调整；

解胶时先做小批量测试，确定最佳照射时间，避免解胶不彻底或过度照射；

剥膜方向与划片方向一致，防止翻晶和芯片脱落；

擀片力度要均匀，不要局部用力过猛；

检查时重点关注暗裂（肉眼难发现，可用放大镜辅助）；

批量生产前先做 5~10 片试产，确认参数稳定后再量产。

五、应用场景与工艺价值：谁该优先升级？

这款工艺尤其适配以下场景：

声表面波器件、铌酸锂单晶、压电晶体等脆性材料划片；

2~3 英寸中小尺寸晶圆批量生产；

现有设备为金刚刀划片机，想提升效率和成品率但不想大额投入；

传统划片存在人工分片划伤、崩边多等质量问题。

对生产企业而言，这款工艺的核心价值的是 “低成本升级”—— 无需换设备，仅通过 “UV 膜 + 参数优化”，就能实现效率和成品率双提升，尤其适合中小企业降本增效。
