在 MEMS 制造中是不是总被划片工艺难住？MEMS 芯片的微机械结构（悬臂、薄膜、空腔）脆弱到碰不得，传统机械划片易崩边、激光表面切割有热损伤，

稍有不慎就导致芯片报废？今天拆解的「激光隐形划片技术」堪称 MEMS 划片 “专属神器”—— 非接触加工、无崩边裂纹、热影响区近乎为零，还能让划切效率翻倍，芯片良率直接拉满！


这篇干货从工艺对比、核心原理、MEMS 专属参数到实操避坑，全流程拆解，不管是工艺工程师还是生产管理者，收藏起来直接抄作业，MEMS 划片难题一次性解决～

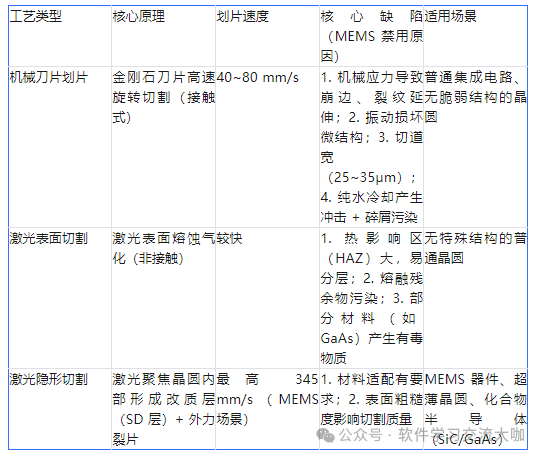

一、先搞懂：3 种划片工艺大 PK，为啥 MEMS 专属隐形划片？

MEMS 芯片的核心痛点是 “微结构脆弱、怕机械应力、怕污染”，传统划片工艺根本 hold 不住，3 种工艺对比一目了然，选对工艺少走弯路！


划重点：激光隐形划片的核心优势是 “内部加工 + 非接触”—— 激光不碰晶圆表面，直接在内部造 “引导层”，裂片时沿改质层分离，完美保护 MEMS 的微机械结构，这是传统工艺根本做不到的！

二、核心原理：激光隐形划片为啥能 “零损伤”？

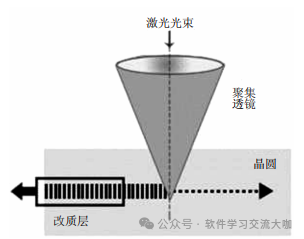

隐形划片的本质是 “内部改质 + 精准裂片”，不用削切材料，而是靠激光在晶圆内部做 “隐形引导”，原理拆解通俗好懂：

1. 关键步骤：2 步搞定隐形划片

① 激光内部改质：用特定波长激光聚焦到晶圆中间层，让局部材料从单晶变成多晶结构，形成「改质层（SD 层）」，同时产生微小龟裂；

② 外力裂片：通过胶膜扩张施加均匀拉力，龟裂沿 SD 层延伸，晶圆沿切割道分离，全程不碰芯片表面。

2. 激光选型：这 2 个参数决定切割效果

（1）激光波长：1080 nm 是硅基 MEMS 黄金波长

隐形划片的核心是 “激光能穿透晶圆表面”，单晶硅对近红外光（1080 nm）透过率最高（如图 2 硅的透射光谱所示），激光能精准聚焦到内部，不会被表面吸收产生热损伤。

→ 划重点：硅基 MEMS 优先选 1080 nm 红外激光，光子能量低于硅的吸收带隙，光学透明不损伤表层。

（2）激光器：超短脉冲是关键

必须选「超短脉冲激光器」（脉冲宽度≤400 fs），高峰值功率能让晶圆材料发生 “多光子吸收”，直接破坏分子键形成改质层，避免长脉冲导致的热扩散。

→ 主流设备配置：脉冲宽度 0.2 ps、重复频率高，搭配自适应光学系统 + 实时焦距校正（DRA），保证 SD 层均匀。

3. 改质层（SD 层）：裂片的 “隐形引导线”

SD 层是隐形划片的核心，相当于在晶圆内部画好的 “分割线”：

形成过程：激光焦点处功率密度极高，硅材料从单晶→高密度位错多晶硅，体积膨胀产生压缩应力，上下侧产生拉伸应力，引发垂直龟裂；

关键作用：龟裂从 SD 层向晶圆表面延伸，裂片时沿龟裂分离，保证切口整齐无崩边；

显微镜下效果：100 μm 厚硅片的 SD 层宽几微米、厚 40 μm，龟裂垂直延伸（如图 3 所示）。

三、MEMS 应用核心：参数 + 裂片方式，直接抄作业

隐形划片在 MEMS 中的应用，重点抓 “参数匹配 + 裂片技巧”，文档实测数据直接套用：

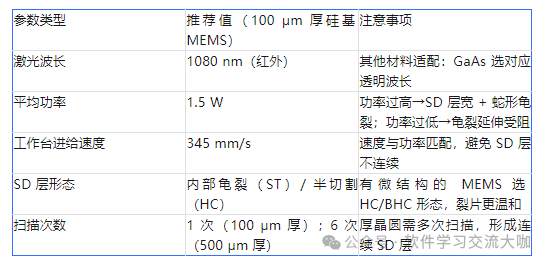

1. 核心参数（硅基 MEMS 晶圆通用）



划重点：500 μm 厚硅基 MEMS 晶圆，需 6 次扫描形成叠加 SD 层，才能保证裂片完整。

2. 裂片方式：胶膜扩张是 MEMS 专属最优解

MEMS 芯片怕碰撞，胶膜扩张裂片能实现 “无接触分离”：

① 晶圆贴专用胶膜，激光形成 SD 层（推荐 HC/BHC 形态）；

② 向外侧拉伸胶膜，拉力集中在龟裂前端，瞬间延伸至表面；

③ 芯片沿 SD 层分离，无摩擦、无振动，微结构零损伤（如图 7 所示）。

→ 避坑提示：胶膜需选 “隐形切割专用透明胶膜”，避免遮挡激光或粘连芯片。

四、MEMS 划片避坑 6 要点：90% 人踩过的雷区

隐形划片虽好，但 MEMS 应用有专属要求，这 6 个坑一定要避开：

1. 材料要求：高阻硅 + 电阻率匹配

硅片需满足「样品厚度（cm）/ 电阻率（Ω・cm）<4.3」（如 ML200Plus 设备要求）；

低阻硅吸收激光能量，无法形成均匀 SD 层，直接导致裂片失败。

2. 表面粗糙度：Ra<0.07 μm 是底线

表面太粗糙（Ra>0.07 μm）会导致激光折射 / 漫反射，能量无法聚焦，SD 层不规则→芯片粘连；

实操：切割前需抛光晶圆表面，保证光滑无划痕。

3. 遮光膜禁忌：切割道不能有不透光层

激光从表面射入时，SiN 膜、金属遮光膜会阻挡激光，无法形成 SD 层；

解决方案：切割道预留无膜区，或采用背面射入方式。

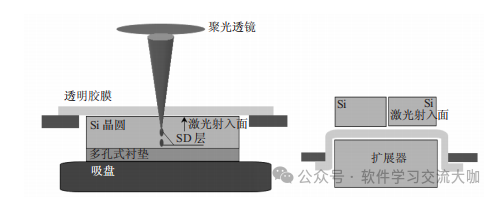

4. 背面射入保护：垫弹性衬垫

背面射入时，MEMS 功能面（微结构面）需贴吸盘，中间垫「多孔弹性衬垫」，避免微结构被压伤；

可选方案：用透明胶膜固定晶圆背面，隔着胶膜切割，直接扩膜分离。

5. 厚度限制：100~700 μm 适用

当前技术下，厚度 <100 μm 易碎片，>700 μm 需多次扫描（效率低）；

超薄芯片需求：先用隐形切割形成超长 SD 层，再背面研磨至 20 μm，避免直接切割超薄晶圆。

6. 介质层影响：SiN 膜需提前处理

晶圆表面有 SiO₂膜不影响，但 SiN 膜会干扰 SD 层形成，需提前刻蚀去除切割道上的 SiN 膜。

五、技术发展趋势：未来能切更厚、更多材料

隐形划片不是终点，新技术正在解决现有痛点：

1. LBA 系统：厚晶圆切割效率暴涨

滨松 LBA（激光束调整系统）通过「相差补偿技术」，让激光在任意深度精准聚焦，厚晶圆（如 700 μm）一次扫描 = 传统 7 次，效率翻倍；

多点聚焦技术：同时形成多个 SD 层，适配复杂 MEMS 结构。

2. 适配更多材料

除了硅基 MEMS，还能切割 SiC、GaAs、GaN 等化合物半导体，满足高速低功耗器件需求；

超薄芯片制备：结合背面研磨，实现 20 μm 以下超薄 MEMS 芯片切割。

3. 不规则切割：提升晶圆出片率

传统划片只能直线切割，隐形划片可实现不规则形状切割，充分利用晶圆面积，出片率提升 10% 以上。
