在半导体制造中，是不是总听说 “CMP” 却搞不清它到底干啥？芯片表面凹凸不平咋解决？多层布线为啥离不开它？这份超详细的 CMP（化学机械抛光）制程干货，
把原理、应用、耗材、机台流程拆得明明白白，不管是行业新人还是老司机，收藏起来直接用，轻松搞懂芯片 “磨皮抛光” 的核心技术！
一、先搞懂：CMP 是啥？为啥是芯片制造的 “刚需”？

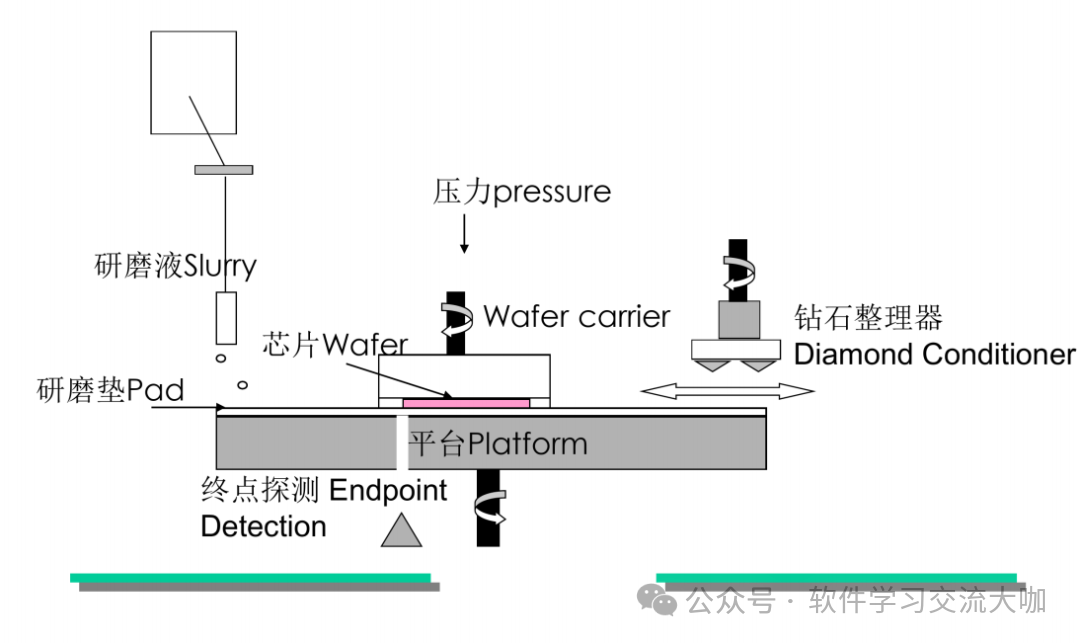

CMP（Chemical Mechanical Polishing）化学机械抛光，简单说就是用 “化学腐蚀 + 机械研磨” 的组合拳，把晶圆表面磨得平平整整，相当于给芯片做 “高精度磨皮”。
为啥非它不可？没有 CMP 的芯片表面是 “高低起伏” 的：
多层金属布线会因凹凸导致短路、信号传输不畅；
光刻时会因表面不平导致图案变形，良率暴跌；
无法实现高密度集成（比如 5nm 芯片的晶体管堆叠）。
而 CMP 能实现 “全面平坦化”，是半导体从微米级工艺迈向纳米级的关键技术 —— 没有它，就没有现在的高端芯片！

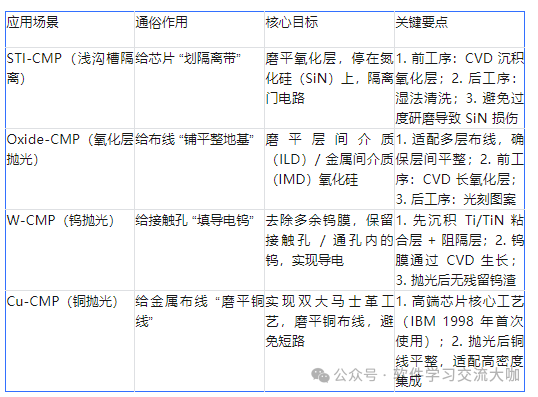

二、核心干货：CMP 的 4 大核心应用场景（收藏级表格）
CMP 贯穿芯片制造的 “前段（FEOL）+ 后段（BEOL）”，不同制程对应不同抛光目标，直接对号入座：
划重点：除了这 4 类，还有 Poly-CMP（多晶硅抛光）、RGPO-CMP 等，核心都是 “精准抛光 + 无损伤平坦化”！
三、CMP 的 “三大法宝”：耗材选型 + 影响因素

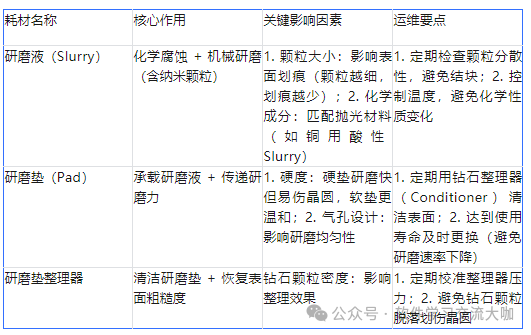

CMP 的抛光效果，全靠 3 类核心耗材，选对 + 用对才能保证良率：
避坑提示：耗材寿命直接影响抛光效果！比如研磨垫用久了，研磨速率会下降，均匀度（Nu%）超标，必须定时做机台监控（ROUTINE MONITOR）～
四、机台实操：Mirra-Mesa 机台 6 步工作流程（直接抄作业）
以主流的 Mirra-Mesa 机台为例，CMP 的完整流程超清晰，每一步都不能错：
取片：FABS 机械手从料盒（Cassette）中取出未加工晶圆，送到暂放台；
上载：机台机械手将晶圆转移到 LOADCUP（上载 / 卸载台），由 HEAD（晶圆承载头）固定；
抛光：CROSS 旋转带动 HEAD，按 PLATEN1→2→3 的顺序进行抛光（压力 + 研磨液 + 研磨垫协同工作）；
卸载：抛光完成后，晶圆回到 LOADCUP 卸载；
清洗：晶圆送到 MESA 清洗区，经过 4 步清洁：氨水 + 超声波清洗→氨水刷洗→氢氟酸刷洗→旋转烘干；
回盒：清洁后的晶圆由机械手送回原料盒，整个制程完成。
划重点：清洗步骤千万别省！抛光后的晶圆表面有研磨液残留和颗粒，不清洁会导致后续制程缺陷～
五、CMP 发展史 + 关键里程碑（快速了解）
1983 年：IBM 发明 CMP 制程，开启芯片平坦化新时代；
1986 年：氧化硅 CMP（Oxide-CMP）开始试行；
1992 年：CMP 被纳入 SIA 技术路线图，成为标准制程；
1994 年：台湾半导体厂首次将 CMP 用于量产；
1998 年：IBM 首次使用铜制程 CMP（Cu-CMP），推动高端芯片发展。
六、运维避坑：3 个关键要点（减少 90% 故障）
定时监控参数：重点关注研磨速率（Removal Rate）、均匀度（Nu%），超出管制范围及时调整耗材或机台参数；
重视终点探测（Endpoint Detection）：通过光学或摩擦电流信号判断抛光终点，避免过度研磨（比如 STI-CMP 磨穿 SiN 层）或研磨不足；
保持环境洁净：研磨液、研磨垫易受污染，需在 Class100 洁净室操作，避免颗粒杂质导致晶圆划痕。
