你每天用的手机、电脑、AI 设备，核心芯片都是在晶圆厂（Fab）里 “炼” 出来的！这篇超详细的 Fab 全流程干货，把从硅片到芯片的完整链路、10 大核心工艺、部门分工拆得明明白白，

不管是半导体新人还是技术爱好者，收藏起来，轻松搞懂芯片制造的 “黑魔法”～

一、先搞懂：IC 产业链与 Fab 的核心定位

芯片制造不是一家公司能搞定的，整个产业链分 3 步：

IC 设计（Fabless）：比如高通、华为海思，负责画芯片 “电路图”；

晶圆制造（Fab）：比如台积电、中芯国际，把电路图 “印” 到硅片上，做出芯片裸片（Die）；

封装测试（OSAT）：比如长电科技、Amkor，把裸片封装保护，测试性能后出厂。

划重点：Fab 是产业链的 “核心工厂”，相当于芯片的 “产房”，从 8 英寸 / 12 英寸硅片开始，经过上百道工序，最终变成密密麻麻的芯片裸片～

二、核心流程：Fab 制造的 2 大阶段（前段 + 后段）

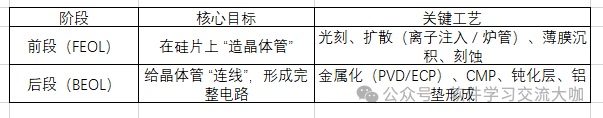

芯片制造分 “前段（FEOL）+ 后段（BEOL）”，分工明确，缺一不可：


通俗理解：前段 = 建 “房子”（晶体管），后段 = 铺 “公路”（金属连线），最后把房子连起来，变成能工作的芯片～

三、收藏级干货：Fab 10 大核心工艺解析

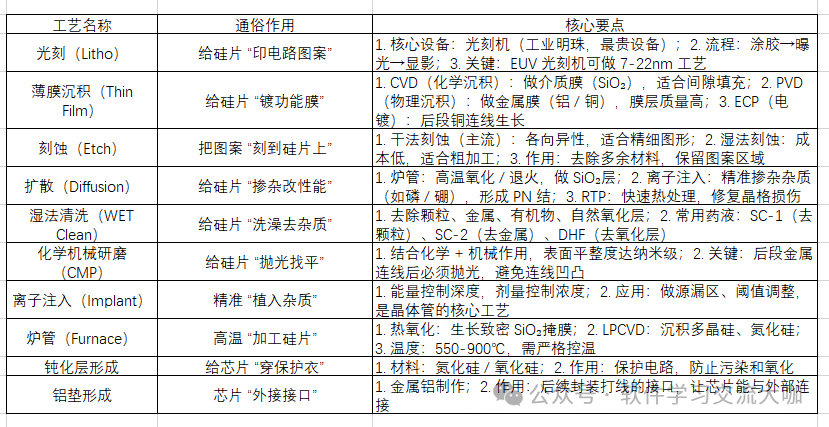

这 10 个工艺是芯片制造的 “灵魂”，每个步骤都不能错，用表格总结关键要点：



划重点：光刻是 “最关键工艺”，直接决定芯片精度；光刻机越先进（如 EUV），能做的工艺节点（如 5nm、3nm）越精细～

四、Fab 部门分工：谁在负责芯片制造？

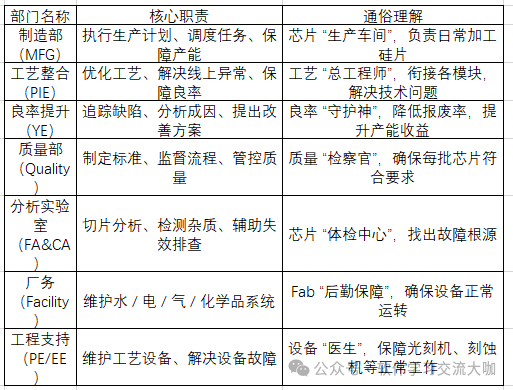

一个 Fab 有多个部门协同，各司其职，少一个都不行：


五、关键趋势：Fab 制造的 3 个核心方向

工艺节点越做越细：从 28nm→14nm→7nm→3nm，依赖更先进的 EUV 光刻机和精细工艺；

晶圆尺寸越大越好：从 8 英寸→12 英寸→未来 450mm，单片硅片能做更多芯片，降低成本；

集成度越来越高：3D 封装、异构集成，让芯片性能更强、功耗更低，适配 AI、5G 需求。
