划片程序建立是半导体切割的 “灵魂步骤”！程序设错一步，轻则芯片切偏、崩边，重则良率暴跌～ 今天就把 DFD6560 划片机的建立流程、参数模板、
特殊案例拆得明明白白，不管是普通晶圆还是易崩边、双芯片产品，都有现成模板可抄，新手也能轻松拿捏！
一、先搞懂：划片程序建立的核心逻辑
划片程序的核心是 “精准匹配”—— 晶圆类型、划道宽度、芯片组合要和参数（刀片、转速、进刀速度）精准对应，最终目标：
切割无崩边、无切偏；
刀痕宽度符合要求（不含崩边 0.015-0.04mm）；
PR（目标识别）精准，不报错；
适配不同产品类型，换线快速。
二、核心流程：4 步建立标准划片程序（收藏级步骤）
划片程序建立不用瞎摸索，按 “拷贝→命名→测量→编辑” 四步走，每步都有关键要点：
1. 程序拷贝：从服务器拿模板
关键动作：从公司服务器下载对应产品的参数模板（避免从零开始，减少错误）；
避坑：不要直接修改模板，复制后再编辑，防止覆盖原始数据。
2. 程序命名：规范统一，便于追溯
命名规则：建议包含 “晶圆尺寸 + 产品型号 + 芯片组合”（如 “8inch-XX 产品 - 双芯片”）；
目的：后续换线、维护时快速识别，避免拿错程序。
3. 步距值测量（DFD6560 为例，最关键一步）
步距值决定切割精度，分 8 个小步骤，缺一不可：

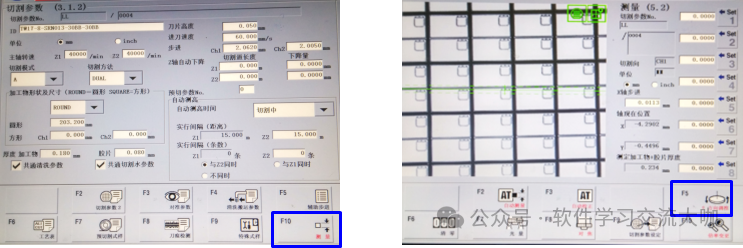

进入【切割参数→F10 测量】界面；
低倍粗调：按 “F5 θ 方向调整”，让绿色基准线在划道内；
高倍精调：选芯片清晰线路为参考，基准线与之重合，再次 θ 调整；
移动晶圆到右侧，重复精调，确保左右基准线一致；
按 “F6 清零”，记录当前位置；
按步距跳步到下一行芯片，对齐参考点后按 “SET”，记录步距值；
按 “F3 自动校正”，消除累计误差；
按 “F9 切割参数设定” 保存，CH2 面重复以上步骤。
4. PR 编辑（目标识别，避免识别失败）
进入【手动操作→F2 目标识别→2.2.1 界面】；
调整视窗：按 “F4” 框选目标图形，按 ENTER 保存；
调整光量：按 “F7”，直射光 13%-18%、斜射光 30%-50%（按设备识别效果微调）；
低倍目标识别：按 ENTER，设备自动识别，提示 “目标良好” 则继续；
高倍目标识别：进入 2.2.2 界面，重复视窗、光量调整，对齐划道边缘；
CH2 面重复以上操作，完成 PR 编辑。
三、参数模板：3 大类晶圆直接抄（收藏级表格）
不同晶圆类型参数差异大，整理了高频使用的 3 类模板，关键参数直接填，不用自己算：

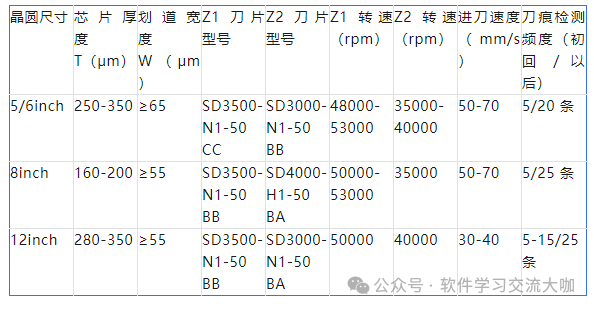

1. 普通晶圆（5/6/8/12inch，无崩边风险）

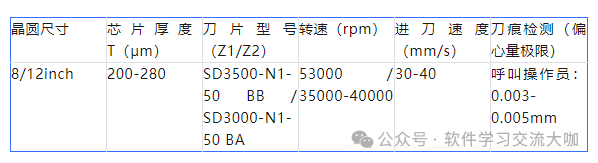

2. 易崩边晶圆（表面淡 Cu 色，划道多 Test-key）

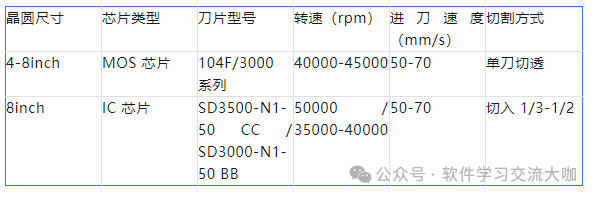

3. 无保护层晶圆（MOS 芯片，背面镀银）
划重点：刀痕检测参数通用规则 —— 划道≤60μm 时，偏心量呼叫操作员 0.003mm；＞60μm 时 0.005mm，自动补偿均为 0.001mm。
四、特殊产品案例：2 类常见情况处理（直接套用）
1. 不同宽度划道：步距值测量技巧
窄划道 + 宽划道：先测总尺寸 A→Y 向步距 = A/2；
误差修正：同方向跳步 2-3 次，按 “F3 自动校正” 消除误差后保存。

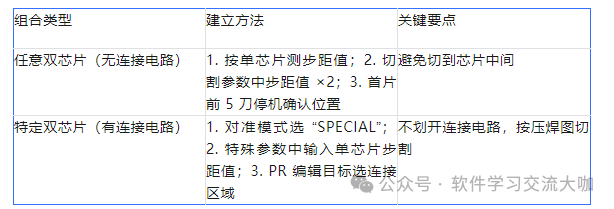

2. 双芯片组合：分 2 种情况
五、新手避坑 5 大技巧（90% 人踩过！）
步距值测量：必须高倍精调，左右两侧参考点对齐，否则切偏；
PR 编辑光量：直射＜13% 或＞18% 会导致目标识别失败，严格按范围调；
刀痕检测：易崩边晶圆初回检测刀数增加到 5-20 条，早发现崩边；
首片试切：新程序一定要首片前 5 刀停机确认，无异常再批量切割；
程序命名：不要用模糊名称（如 “新程序 1”），后续找不到对应产品。
