现代芯片（集成电路）由数十亿个晶体管、二极管等元件组成，而每个晶体管的核心都包含PN结，PN结是芯片的“原子级基石”，其物理特性（如电场控制、载流子运动）
直接决定了芯片的性能（速度、功耗、可靠性）。从单个晶体管的开关到万亿级晶体管的协同工作，芯片的复杂功能最终依赖于对PN结的精确设计与操控。
今天，我们来聊聊PN结的原理。
一、半导体
导体－－银、铜、铁、铝等金属元素，其最外层电子在外电场作用下很容易产生定向移动，形成电流。
即：电流是由电子的定向移动产生
绝缘体－－皮革、干燥的木头、惰性气体、橡胶等材料，其原子的最外层电子受原子核的束缚力很强，一般强度的电场，不会形成电流（或者非常微弱），只有在外电场强到一定程度时才可能导电。
半导体，是一种导电能力介于导体与绝缘体之间的材料，常见的有硅（Si）和锗（Ge）。纯净的半导体（也叫本征半导体），其内部的载流子（包括电子和空穴）的数量相等。
在绝对零度时，本征半导体如同绝缘体，几乎没有导电能力。但随着温度升高，部分电子会获得足够能量，挣脱共价键束缚，成为自由电子，
同时在共价键中留下一个空位，即空穴。自由电子和空穴都能参与导电，这便是本征半导体导电的基本原理。
导电性介于导体与绝缘体之间的物质称为半导体。

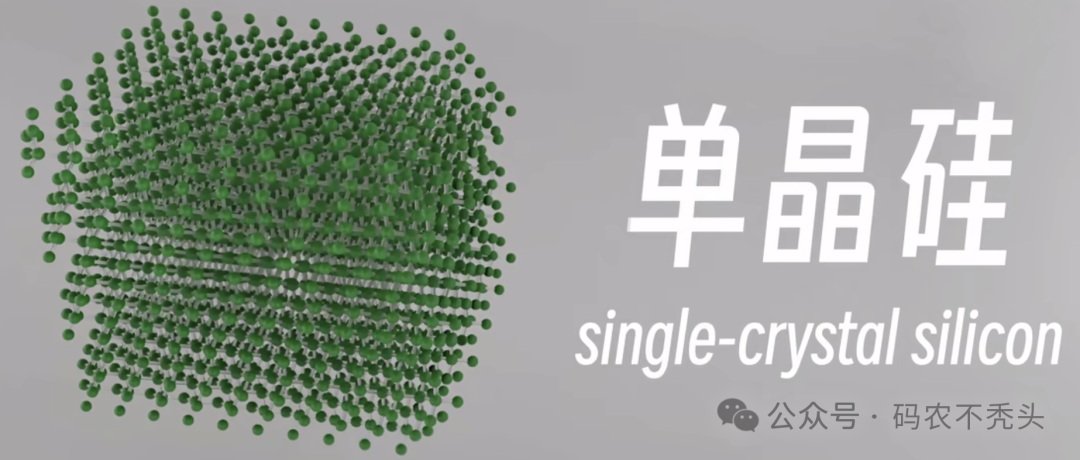

制造半导体器件必须使用单晶体（材料的纯度要达到99.9999999%，常称为“九个9”）。单晶体不但纯度高，在晶格结构上也是没有缺陷的，用这样的单晶体制造的器件才能保证质量。
二、杂质（N型 P型）半导体
为了提升半导体的导电性能，可以通过在半导体中掺入特定杂质，由此得到P型半导体和N型半导体。
1. N型半导体
“N”表示负电的意思，取自英文Negative的第一个字母。
在四价的半导体材料中掺入五价的磷（P）、砷、锑。5价的元素与4价的元素结合形成共价键，会多出一个自由电子。N型半导体主要依靠自由电子导电
由于N型半导体中正电荷量与负电荷量相等，故N型半导体呈电中性。自由电子主要由杂质原子提供。掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能就越强。
2. P型半导体
以带正电的空穴导电为主的半导体。“P”表示正电的意思，取自英文Positive的第一个字母。
在4价的半导体材料中掺入3价的硼（B），由于原子核最外层最多可以容纳8个电子，因此形成共价键后，还会多出一个空穴，P型半导体主要依靠空穴导电。
由于P型半导体中正电荷量与负电荷量相等，故P型半导体呈电中性。空穴主要由杂质原子提供。掺入的杂质越多，多子（空穴）的浓度就越高，导电性能就越强。
记住一点：N型半导体多出了电子，P型半导体缺少电子，形成空穴。
三、PN结及其单向导电性

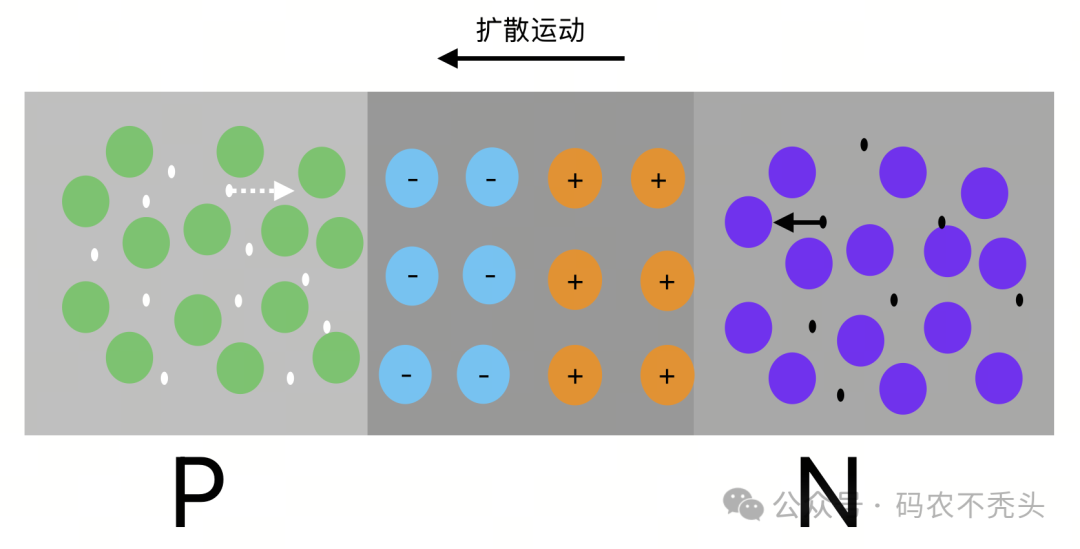

1.扩散运动：
物质因浓度差而产生的运动称为扩散运动。气体、液体、固体均有这种现象。
当P型半导体和N型半导体紧密结合时，由于 P 型半导体中空穴浓度高，N型半导体中电子浓度高，载流子会从高浓度区域向低浓度区域扩散。
N型半导体中的电子会向P型半导体一侧扩散，P型半导体中的空穴会向 N 型半导体一侧扩散。

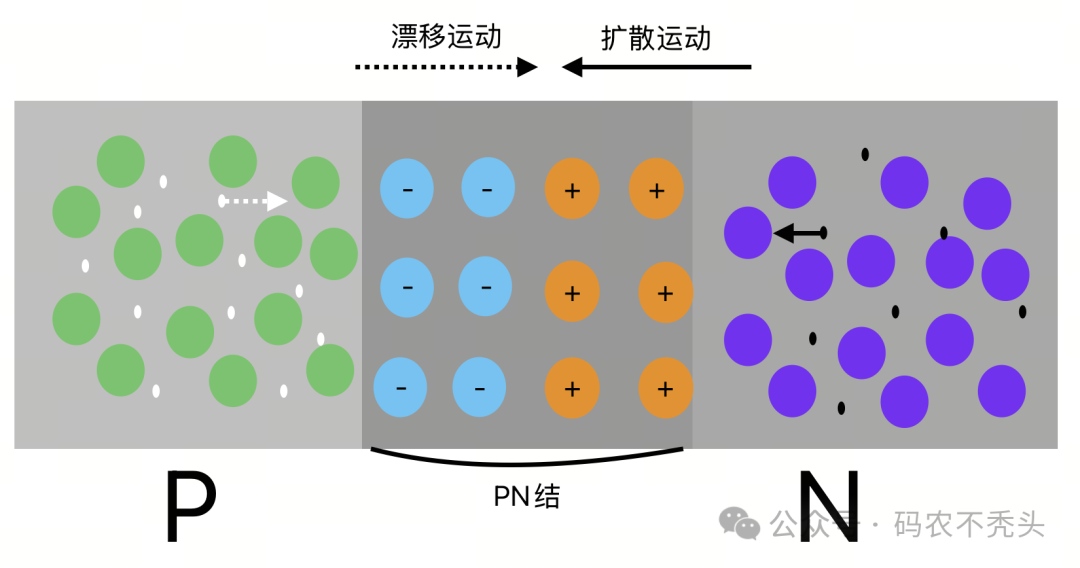

2.漂移运动 PN 结的形成
由于扩散运动使P区与N区的交界面缺少多数载流子，形成内电场，内电场会阻止扩散运动的进行。内电场使空穴从N区向P区、自由电子从P区向N 区运动。因内电场作用所产生的运动称为漂移运动。
当参与扩散运动和漂移运动的载流子数目相同时，达到动态平衡，在两种材料的结合部就形成了PN结（空间电荷区 耗尽层）。
3.PN 结的单向导电性
1）PN结加正向电压导通：

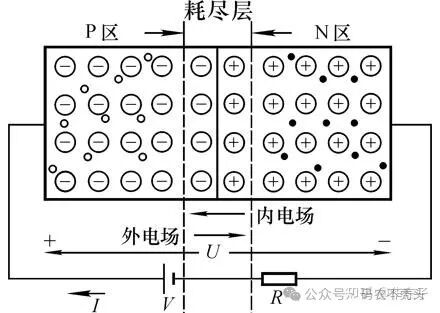

PN结加正向电压
耗尽层变窄，扩散运动加剧，由于外电源的作用，形成扩散电流，PN结处于导通状态。
2）PN结加反向电压截止：

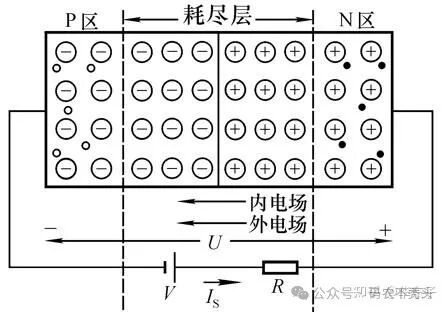

PN结加反向电压
耗尽层变宽，阻止扩散运动，有利于漂移运动，形成漂移电流。由于电流很小，故可近似认为其截止。
由上可以看到，PN结具有单向导通性，是不是跟二极管有点像，没错，PN结就是用来代替光电二级管的，但它不仅仅可以用来制作二极管，
利用PN结的单向导电性，可实现整流、检波、限幅等功能。
此外，PN结还广泛应用于晶体管、集成电路等复杂半导体器件。在双极型晶体管中，两个PN结的相互作用，实现了电流放大和开关功能。
在集成电路中，大量的PN结被集成在微小的芯片上，构成各种复杂的电路，极大推动了电子设备的小型化和智能化。
