寄存器到底是个啥？
寄存器就像是 CPU 里面的小抽屉，用来临时存放数据。
CPU 是个高速工作的“大脑”，它不能总是从内存（RAM）中取数据，那样太慢了。所以它在自己身体里塞了几个“口袋”（也就是寄存器），专门用来快速存储、读取数据，比如：
暂时保存两个加数
存储操作指令的地址
储存运算结果
总之，寄存器是速度最快的存储单元，容量虽然不大，但位置靠得近，随取随用。

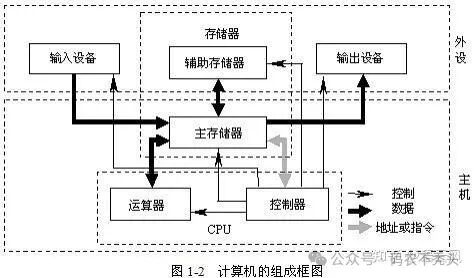

CPU比内存还快，那么它的内部结构是怎样的呢？
上篇我们介绍的内存，是由晶体管+电容组成，通过晶体管控制电容的充放电，形成0/1信息；寄存器之所以快，是因为寄存器是纯晶体管组成的电路，
没有电容的充放电环节，那么光靠晶体管，是如何实现0/1信息传递与存储的呢？其实，如果看过我们半导体晶体管原理介绍的哪篇文章的话，聪明的你，大概已经有所理解了。
寄存器的最基础单元是触发器。每个寄存器由若干D触发器构成，每个触发器存储1位二进制数据（0或1）。
触发器有很多种，我们以最基础的RS触发器为例简单介绍一下它的结构。

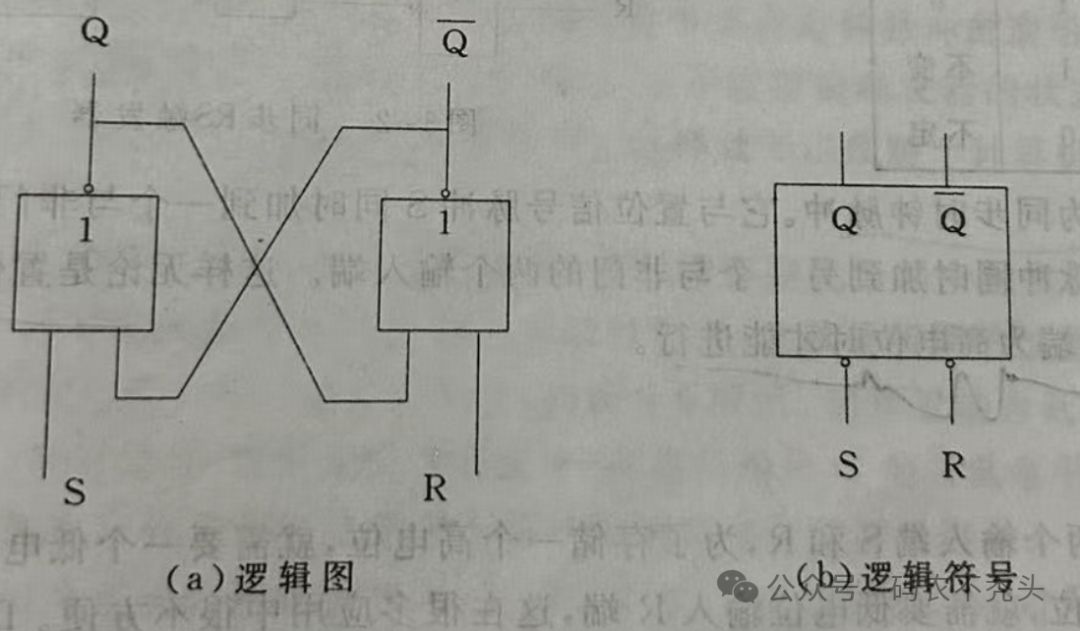

RS触发器是由2个与非门电路组成，如果看逻辑电路图的话，是下边这样子
与非门的电路结构，大家可以看上篇文章半导体晶体管原理，有详细的介绍。
这个图就不详细介绍了，我相信大家也不感兴趣，总之，R、S是输入端，Q、Q是输出端，如下：
当R=1，S=0，Q=1，Q=0；
当R=0，S=1，Q=0，Q=1；
当R=1，S=1，触发器保持原有值不变，这就体现了触发器的记忆能力；
当R=0，S=0，设计中应避免这种情况，会破坏触发器的逻辑关系。
总之，触发器，就是这样的逻辑电路组成的，在不同的设计中，会有不同的电路构成，如果想了解更多触发器，像D触发器、锁存器的等可以在评论区留言。

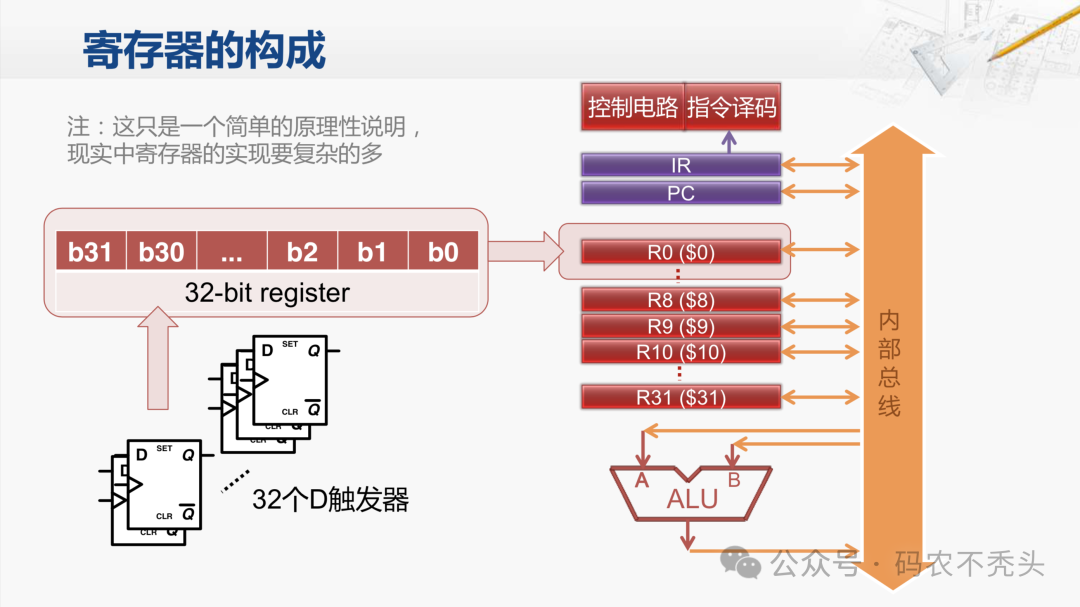

那我们如果把很多个触发器组合起来，比如32个D触发器，那就可以构成一个32位的寄存器
当然这只是一个很简单的原理性实现。用这样一个32位的寄存器就可以做成CPU当中的一个通用寄存器，用同样的方法可以作出其它的通用寄存器以及PC，IR 这样的寄存器，
再将这些寄存器与由逻辑门构成的电路相连， 就构成了我们这个复杂的CPU了。

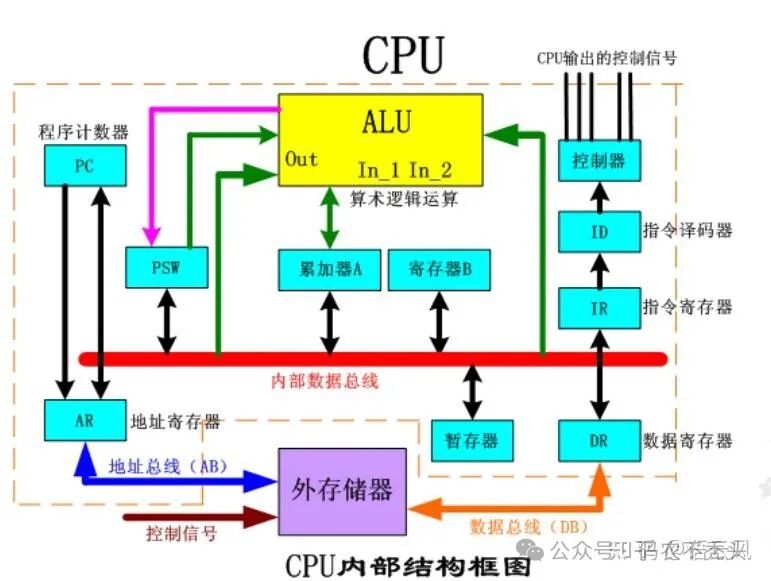

寄存器是一个统称，实际在CPU中，寄存器按照功能不同，分的更细，一般常见的如下：
数据寄存器（Data Register）：
功能：用于存储数据和中间计算结果。
示例：通用寄存器（如x86架构中的EAX、EBX等）。
地址寄存器（Address Register）：
功能：用于存储内存地址，以便访问内存中的数据。
示例：基址寄存器（Base Register）、变址寄存器（Index Register）。
指令寄存器（Instruction Register, IR）：
功能：用于存储当前正在执行的指令。
示例：CPU从内存中读取指令，并将其存储在指令寄存器中进行译码和执行。
程序计数器（Program Counter, PC）：
功能：用于存储下一条将要执行的指令地址。
示例：指向内存中的指令地址，每执行一条指令后自动加1，指向下一条指令。
状态寄存器（Status Register）：
功能：用于存储CPU当前的状态和条件码（如零标志、进位标志等）。
示例：在算术运算后，状态寄存器中的标志位可以反映运算结果的性质（如结果是否为零）。
堆栈指针寄存器（Stack Pointer, SP）：
功能：用于指示栈顶位置，管理函数调用和返回。
示例：在函数调用过程中，堆栈指针寄存器用于保存返回地址和局部变量。
最后，我们将寄存器与内存做个对比
1.物理结构差异
距离极近
寄存器直接集成在CPU核心区域，与运算单元的物理距离仅微米级，电信号传输延迟可忽略不计。相比之下，内存模块位于CPU外部主板插槽上，数据传输需通过总线跨越厘米级距离，仅信号传输耗时已达数纳秒。
集成方式不同
寄存器和CPU共享同一硅晶片制造工艺，无需额外封装接口；而内存需通过PCB板上的金手指与CPU连接，增加了信号衰减和接口延迟。2.硬件设计策略
寄存器采用高性能但高成本的晶体管方案，因容量极小可实现极致速度；内存为平衡成本和容量使用电荷存储技术，需周期性刷新电荷导致速度下降
3、访问机制差异
寻址流程对比
寄存器：通过指令直接指定名称（如 EAX），单周期完成读写6。内存：需经过多级转换：
(1) 虚拟地址→物理地址（MMU转换）
(2) 物理地址→内存控制器路由
(3) 行列地址译码→电容数据读取
整个过程耗时超过100个时钟周期。控制逻辑复杂度
寄存器读写仅需简单使能信号控制，而内存访问需要协调总线仲裁、预充电、行列激活等复杂时序控制
4、性能层级关系
存储层级速度排序（典型值）：
寄存器：0.3ns（1周期）8 L1 Cache：1ns L2 Cache：4ns 内存：60-100ns
总结：寄存器的速度优势使其成为CPU直接操作数据的唯一选择，而内存主要用于大容量数据暂存
