CPU的结构与工作原理

一、CPU的制造技术：纳米级的精密工程

1.1 芯片制造工艺（制程工艺）

现代CPU的制造工艺常被称为“纳米制程”，例如5nm、3nm等，这里的“nm”（纳米）并非指晶体管的实际尺寸，而是表示工艺的综合能力，比如晶体管密度、功耗、开关速度等。

先解释一下常说的3纳米、5纳米、7纳米芯片到底是什么意思。早期制程节点（如90nm以上时代），直接对应PN结晶体管栅极物理长度，

如上图所示，但随技术发展，节点命名逐渐转为等效工艺密度描述，不单是一个栅极物理指标了，而是一种营销术语，是因为所有工艺的改进，

栅极漏极源极这些整体尺寸的变小，在同样大小的芯片上可以塞下更多的晶体管，在数量上相当于栅极变成之前尺寸的3纳米了，

实际上，现在3纳米芯片的芯片，栅极的长度在12-14nm之间，5纳米芯片的栅极长度在21-24nm之间。

如果对PN结晶体管不了解的朋友，建议先看这两篇文章：

1.PN结的组成与工作原理

2.晶体管的组成与工作原理

▍制程演进简史：

1.2 制造流程简述

CPU的制造过程可长达3个月，涉及超过1000道工序，主要包括以下步骤：

Step 1：硅晶圆准备

使用高纯度的单晶硅制造晶圆（Wafer），直径多为300mm。

Step 2：光刻（Photolithography）

通过掩模（mask）和光源将图案投射到晶圆上，形成电路图形。传统使用193nm光源，3nm工艺使用EUV光刻（极紫外，13.5nm），目前只有荷兰的ASML公司可以生产。

Step 3：刻蚀（Etching）

利用化学或等离子体刻蚀工艺，去除多余材料，留下电路图案。

Step 4：离子注入（Doping）

向硅中注入特定杂质（如磷、硼）以控制晶体管导电性。

Step 5：金属互连（Metallization）

在不同晶体管之间形成电路连接，一般采用铜互连，3nm后期可能使用钴、钌等材料。

Step 6：封装（Packaging）

将切割下来的芯片封装到载板上，并引出针脚或焊球供主板使用。

提示：以上制造工艺原理细节感兴趣的朋友，请看往期文章：芯片的制造过程；有更详细的讲解。

1.3 晶体管密度与摩尔定律

摩尔定律在显卡中的体现：

从几亿到几百亿晶体管，GPU 的“密度进化”正是摩尔定律的真实体现。

近年来，人们常说摩尔定律“失效”了，原因包括：

1. 物理极限逼近：晶体管尺寸接近原子级，继续缩小越来越难。

2. 成本急剧上升：先进制程如 3nm 的制造成本是天价。

3. 散热与功耗问题严重：晶体管太密，功耗暴涨，难以控制温度。

所以今天的摩尔定律，不再是“1.5年翻一番”，而可能是 3~4 年才有较大的提升。

2.1 基本组成

CPU通常由以下核心模块组成：

1. 算术逻辑单元（Arithmetic Logic Unit, ALU）

2. 控制单元（Control Unit, CU）

3. 寄存器（Registers）

4. 高速缓存（Cache）

5. 总线接口（Bus Interface）

6. 时钟（Clock）

7.      7. 内存映射单元（Memory Management Unit，MMU）

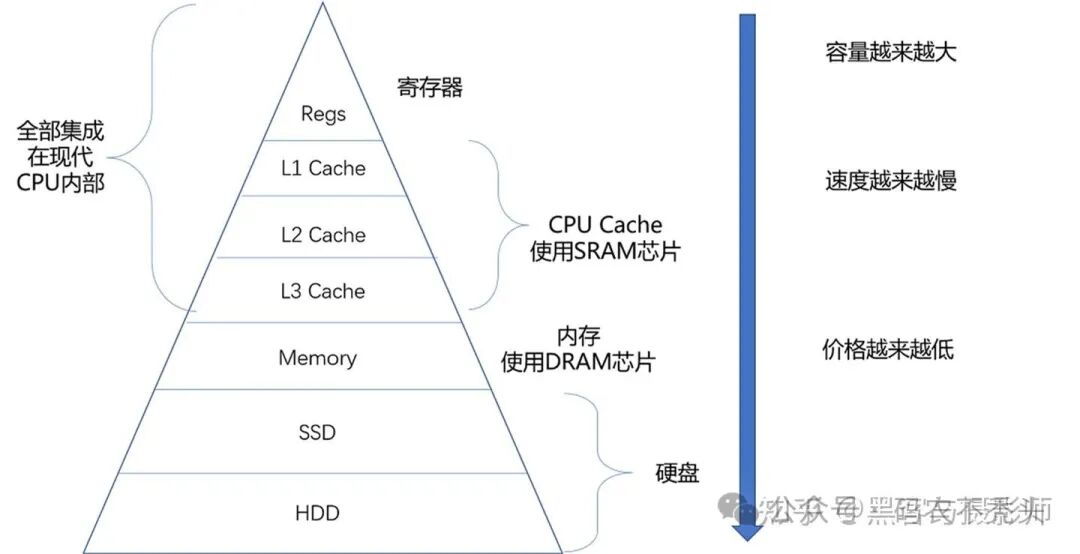

现代计算机或嵌入式系统的存储设备，一般有 Cache、内存、SSD、HDD硬盘。这些存储设备越靠近 CPU 速度越快，容量越小，价格越贵。

寄存器(Register)：寄存器与其说是存储器，其实更像是 CPU 本身的一部分，只能存放极其有限的信息，但是速度非常快，和CPU同步。

高速缓存(CPU Cache)：使用静态随机存取存储器（Static Random-Access Memory，简称SRAM）的芯片。

内存(DRAM)：使用动态随机存取存储器（Dynamic Random Access Memory，简称DRAM）的芯片，比起 SRAM 来说，它的密度更高，有更大的容量，而且它也比 SRAM 芯片便宜不少。

硬盘：如固态硬盘(Solid-state drive 或 Solid-state disk，简称SSD)、硬盘(Hard Disk Drive，简称HDD)。

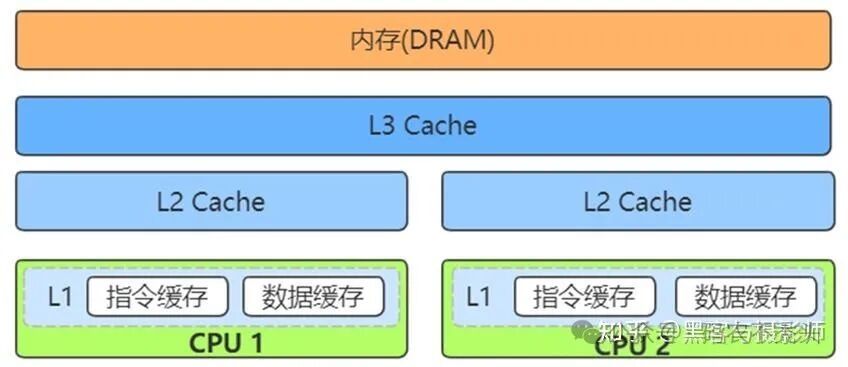

每一种存储器设备，只和它相邻的存储设备打交道。比如，CPU Cache是从内存里加载而来的，或者需要写回内存，并不会直接写回数据到硬盘，

也不会直接从硬盘加载数据到CPU Cache中，而是先加载到内存，再从内存加载到Cache中。

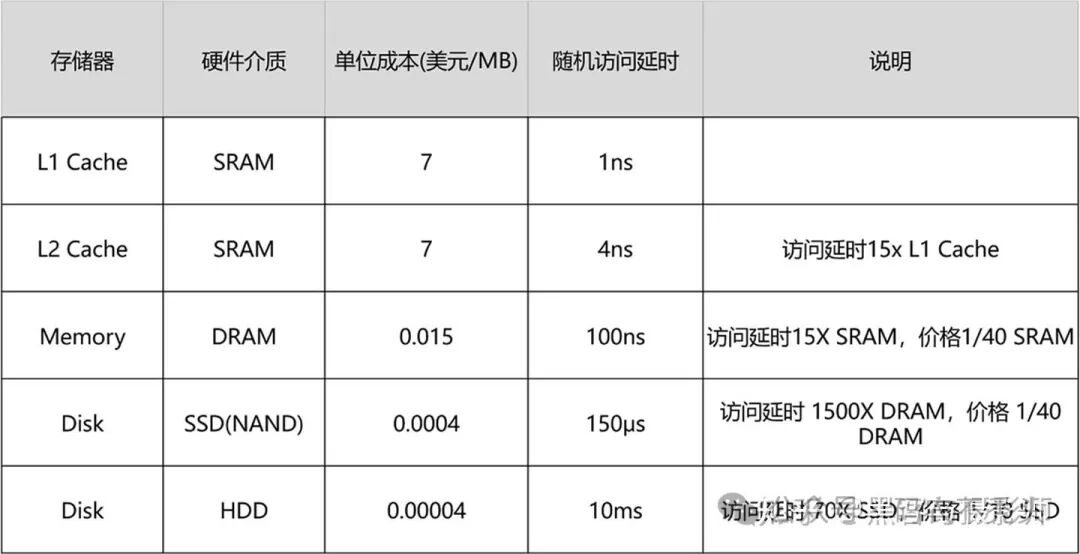

可以看出，越是速度快的设备，容量就越小。这里一共 10M 的 Cache，成本只是几十美元。而 8GB 的内存、128G 的 SSD 以及 1T 的 HDD，

大概零售价格加在一起，也就和我们的高速缓存的价格差不多。

2.1.7 MMU

内存映射单元（Memory Management Unit，简称MMU），指的是将虚拟地址转化成物理地址的模块。MMU包含了两个模块：

页表查找表（Table Lookup Buffer，简称TLB）和页表遍历单元（Table Walk Unit，简称TWU）。TLB是一个高速缓存，用于缓存页表转换的结果，

从而减少页表查询的时间。一个完整的页表翻译和查找的过程叫做页表查询，页表查询是通过硬件模块TWU自动完成的，但是页表的维护需要软件来完成，且存放在主存中，

因此页表查询是一个耗时的过程。当TLB未命中时，MMU才会通过TWU查询页表，从而得到翻译后的物理地址，这个虚拟地址及物理地址的映射，也会存储在TLB中。

2.2 CPU 的工作流程（取指-译码-执行）

CPU 的工作流程通常分为以下几个阶段：

取指（Fetch）

译码（Decode）

执行（Execute）

访存（Memory Access）

写回（Write Back）

取指 (Fetch) → 解码 (Decode) → 执行 (Execute) → 访存 (Memory Access)→ 写回 (Write Back)

1）取指

取指令（Instruction Fetch，简称IF）阶段是将一条指令从cache或主存中，获取指令到指令寄存器的过程。CPU中有一个程序计数器(Program Counter，简称PC)寄存器，其中保存着将

要执行指令的地址。指令读取是通过将PC寄存器的值，输出给cache或者内存，然后由cache或内存返回该值对应地址中的指令。当一条指令被取出后，PC中的数值将根据指令字长度自动递增。

2） 译码

取出指令后，CPU会立即进入指令译码（Instruction Decode，简称ID）阶段。在指令译码阶段，指令译码器按照预定的指令格式，对取回的指令进行拆分和解释，

识别区分出不同的指令类别，以及各种获取操作数的方法。指令有很多种，有进行各种运算的指令、控制下一条命令的指令、对内存进行读写的命令，还有对CPU进行控制的指令。

3） 执行

在取指令和指令译码阶段之后，接着进入执行指令（Execute，简称EX）阶段。此阶段的任务是完成指令所规定的各种操作，实现具体指令的功能。

为此，CPU的不同部分的组件被连接起来，以执行所需的操作。例如，执行一个加法运算，ALU将会连接到一组输入和一组输出。输入提供了要进行相加运算的数值，

而输出求和后的结果。如果加法运算产生一个，对该CPU处理而言过大的结果，在标志暂存器里，运算溢出(Arithmetic Overflow，简称AO)标志可能会被设置。

4） 访存

根据指令需要，有可能要访问主存，读取操作数，这样就进入了访存取数的阶段。此阶段的任务是：根据指令中的地址码，

经过MMU将虚拟地址转化成物理地址，根据物理地址得到操作数，在cache或主存中的地址，并从cache或主存中读取该操作数用于运算。

5） 写回

结果写回（Write Back，简称WB）阶段，一般把执行指令阶段的运行结果数据，写回到内部寄存器中，以便被后续的指令快速地存取。在有些情况下，

结果数据也可被写入相对较慢，但较廉价且容量较大的主存。许多指令还会改变程序状态寄存器中标志位的状态，这些标志位标识着不同的操作结果，可被用来影响程序的动作。在指令执行完毕、

结果数据写回之后，若无意外事件（如结果溢出等）发生，CPU就接着从程序计数器PC中取得下一条指令地址，开始新一轮的循环，下一个指令周期将顺序取出下一条指令。

2.3 CPU中断流程

之前我们的计算机都是单核的，那么我们同时运行多个APP，也就是多个进程，计算机好像也是在并行运行，实际上不是，计算机同时只能运行一个进程，

这就是所谓的CPU中断，CPU根据时钟周期来切换执行，因为时钟周期非常短，通常只有几微秒（现代计算机的时钟周期已经在纳秒级了），根本感知不到，

因此就感觉你在聊微信的同时还在写刷剧，是并行的，但实际不一定是并行的，现在基本上都是多核，但即使是多核，最多一核同时处理一个进程。

CPU中断切换的过程如下：

• 保存PC：保存当前的 PC 的值到内存的某个位置
• 修改PC：修改 PC 的值，让执行其他执行流
• 还原PC：其他执行流执行结束之后，通过将刚才保存的 PC 值恢复到 PC 寄存器
• 继续原执行流：继续中断前的执行流
