2025年5月，美国商务部工业与安全局更要求三大EDA厂商（Synopsys、Cadence和西门子）暂停向中国客户出售相关设计软件。此举引发业界紧张：Synopsys约16%的

营收来自中国，Cadence也有近12%来自中国市场，一旦无法获取这些EDA工具，将严重影响中国先进芯片的研发。那么EDA到底是什么？对于芯片制造为何如此重要？

实际上，在智能手机、自动驾驶、人工智能大放异彩的今天，我们每天使用的智能设备都离不开指甲盖大的芯片。而这些芯片的设计，是依赖于一款名叫EDA的设计工具。

一、EDA是什么？

EDA全称电子设计自动化（Electronic Design Automation），是用于设计和验证集成电路和电子系统软件的一系列工具，旨在协助半导体器件或芯片的定义、规划、设计、

实施、验证和后续制造。简单来说，EDA 就像是芯片设计师的“AutoCAD”或“Photoshop”——它帮助工程师在电脑上进行芯片的设计、仿真、验证，甚至生成制造所需的图纸。

没有EDA，现在高度复杂的芯片根本无法实现。例如，最新的iPhone 16 Pro的芯片‌采用台积电3nm工艺，晶体管数量为220亿。

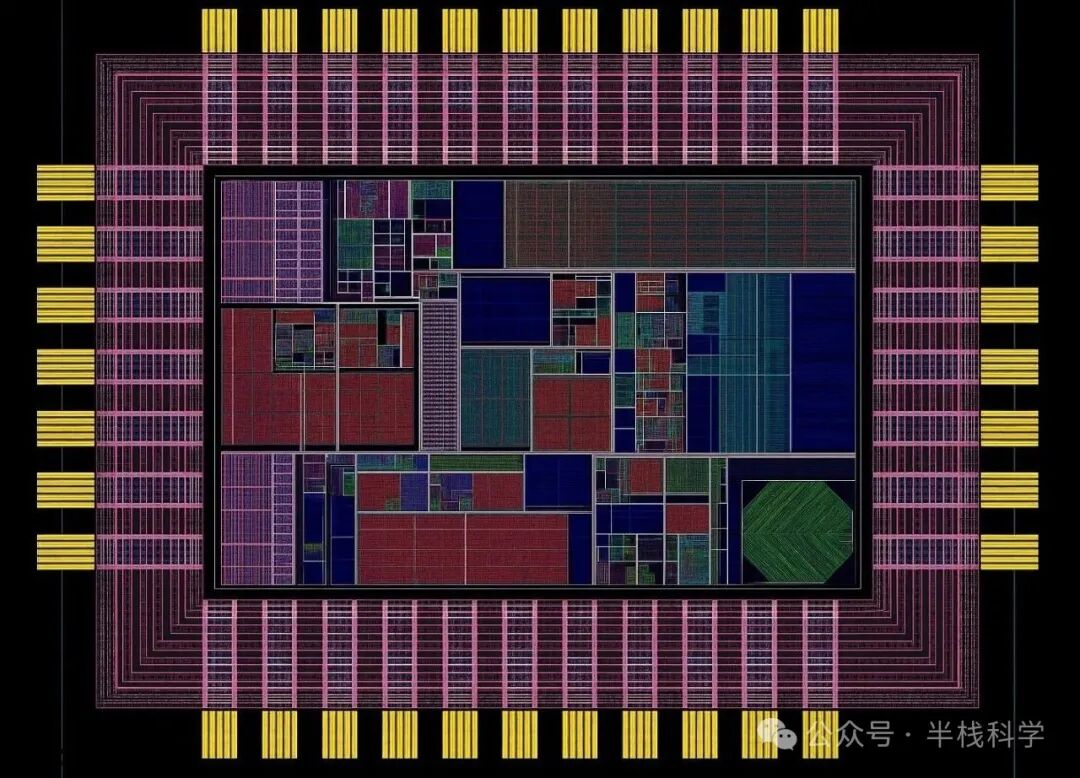

而要把这220亿个晶体管放在指甲盖大小的芯片上，进行布局、连接，内部复杂的复杂程度，人工设计根本不可能实现。如下图所示，就是一块超大规模集成电路图

目前只有借助EDA工具，工程师才可以从概念、算法等高层次出发设计电路，并在计算机上进行全面仿真和验证，最终生成可供制造的芯片布局。

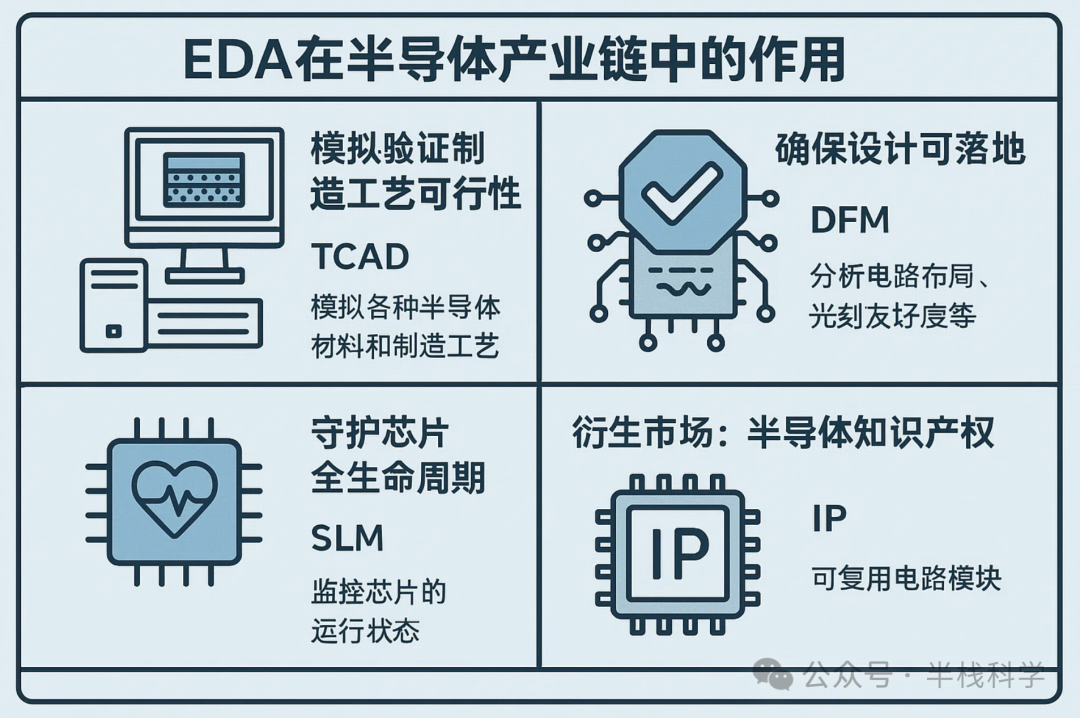

二、EDA的作用

尽管电子设计自动化（EDA）工具本身不直接参与芯片制造的物理流程，但它们在整个半导体产业链中扮演着不可或缺的角色，主要体现在以下几个方面：

1. 模拟验证制造工艺可行性 —— 技术计算机辅助设计（TCAD）
在芯片尚未开始制造之前，EDA就已介入。通过技术计算机辅助设计（TCAD），EDA工具模拟各种半导体材料和制造工艺，帮助工程师验证新工艺的可行性，
优化器件结构和工艺参数。它让制造流程从一开始就走在正确轨道上，避免代价高昂的试错。这一步，关乎芯片是否具备领先的性能指标和成本优势。

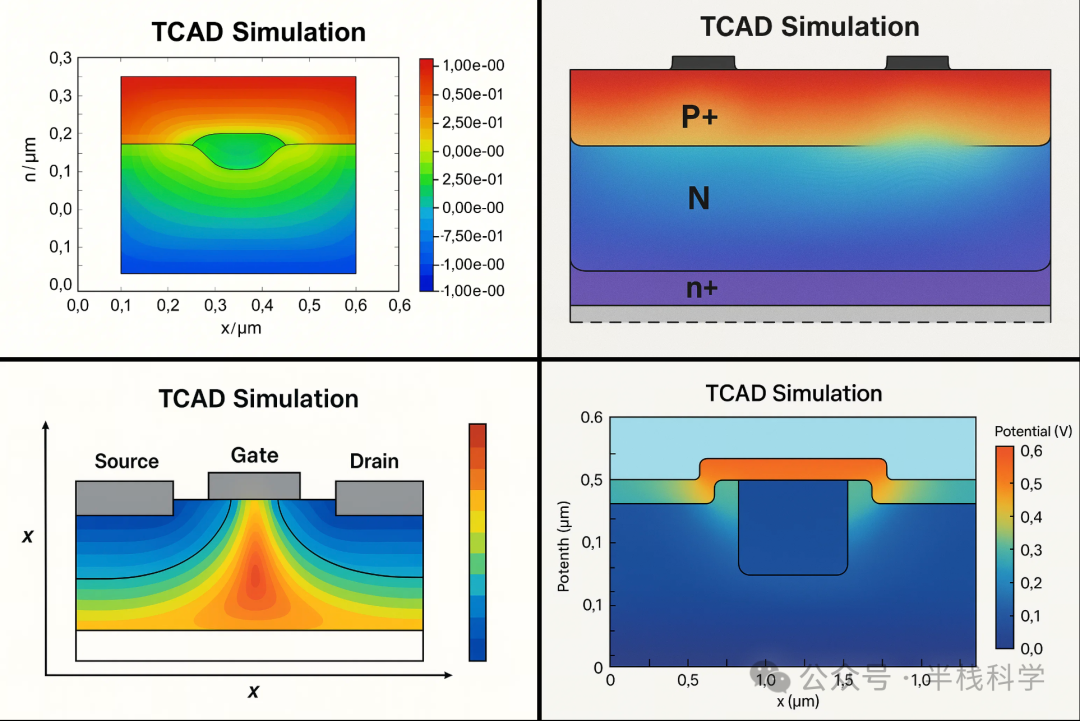

TCAD仿真模拟图
上图是引导AI生成的一张TCAD仿真模拟图，展示了通过 TCAD仿真，对不同类型半导体器件结构和电势分布的建模结果，用于分析晶体管内部电场、电势与掺杂结构对器件性能的影响。
2. 确保设计可落地 —— 面向制造的设计（DFM）
EDA 的第二项核心能力是面向制造的设计（Design for Manufacturability，DFM）。即便设计再先进，如果不能适配实际制造工艺，也是纸上谈兵。DFM 工具通过对电路布局、
光刻友好度、电迁移、热分布等多方面进行分析，帮助设计团队规避潜在的制造缺陷。它直接影响芯片的良率、稳定性和寿命，是设计能否成功走向量产的关键一环。
3. 守护芯片全生命周期 —— 硅生命周期管理（SLM）
进入智能时代后，芯片的“健康管理”变得尤为重要。EDA 工具延伸到制造后阶段，提供硅生命周期管理（Silicon Lifecycle Management，SLM）能力。
这意味着在芯片出厂测试、封装运输乃至实际部署的整个周期内，SLM 工具可实时监控其运行状态，检测老化、性能波动甚至安全威胁，
确保芯片在“服役期”始终表现如初。这不仅提升了产品质量，也为高可靠性场景（如汽车、医疗、金融）提供坚实保障。

4. 衍生市场：半导体知识产权（IP）

与 EDA 密切相关的还有一个快速增长的细分市场——半导体知识产权（IP）。所谓 IP，即预先设计好的可复用电路模块，既可以直接使用，也可根据特定应用进行定制。

由于这些 IP 核依赖于 EDA 工具进行集成与验证，且具备高度复用价值，因而在开发复杂芯片时能够大幅节省时间与成本。正因如此，EDA 与 IP 通常被视为紧密关联的同一生态系统。

三、EDA核心工作流程

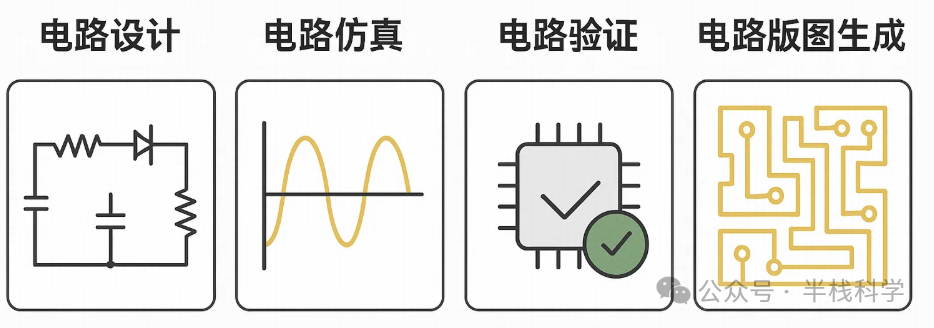

EDA设计与开发的核心思想是利用计算机辅助设计软件，实现电路系统的自动化设计。这一过程通常包括以下几个步骤：电路原理图的设计、电路仿真分析、电路验证以及电路板图生成。

1. 电路设计

电路原理图是电路设计的基础，它描述了电路中各个元件之间的连接关系。在EDA软件中，设计师可以通过图形化界面或代码方式设计和绘制电路原理图。

2. 电路仿真

在电路原理图绘制完成后，需要进行电路仿真分析。仿真分析可以模拟电路在不同条件下的工作状态，从而验证设计的正确性。

3. 电路验证

验证工具检查芯片的逻辑或物理表示，以确定最终设计是否正确连接，并提供所需的性能。
4. 电路版图生成
最后，EDA软件可以根据优化后的电路生成电路版图，用于指导后续的电路制造和装配工作。
虽然大多数 EDA 产品作为软件交付，但在某些情况下，物理硬件也用于交付各项功能。通常，在需要极高性能时会使用硬件。在仿真和验证期间必须处理大量数据时，
会出现这种情况。在所有情况下，电路的专用硬件模型，其运行速度会比执行相同模型的软件程序快得多。
在合理的时间内（数小时到数天，而不是数周到数月）完成各种任务，通常需要在速度方面有大幅提高。EDA 硬件的两个主要交付工具是仿真和快速原型设计。

四、EDA为什么这么重要？

EDA不是可有可无的“辅助工具”，EDA工具几乎参与了芯片从无到有的每一步，是现代芯片设计的核心工具。

  1. 没有EDA，就没有先进芯片
    设计一块先进的芯片，所需晶体管数量高达数百亿，EDA帮工程师完成复杂电路的布线、验证与优化。

  2.  应对设计复杂度

    现代芯片极其复杂，集成了 CPU、GPU、NPU 等多个模块，晶体管数量动辄上亿。手工设计早已无能为力。

  3. 加快设计周期
    一款手机芯片从设计到量产可能只需几个月，EDA的自动化能力让“快速迭代”成为可能。比如，Synopsys 的 AI EDA 工具 DSO.ai，就能用 AI 算法自动寻找最优布局，使芯片 性能提升10%、功耗降低20%，设计周期从半年缩短到一个月！

  4. 确保设计质量

   通过全面仿真和验证，EDA大幅降低失误率、提升良品率，避免了“烧片失      败”的巨大经济损失。

 五、EDA目前的市场格局

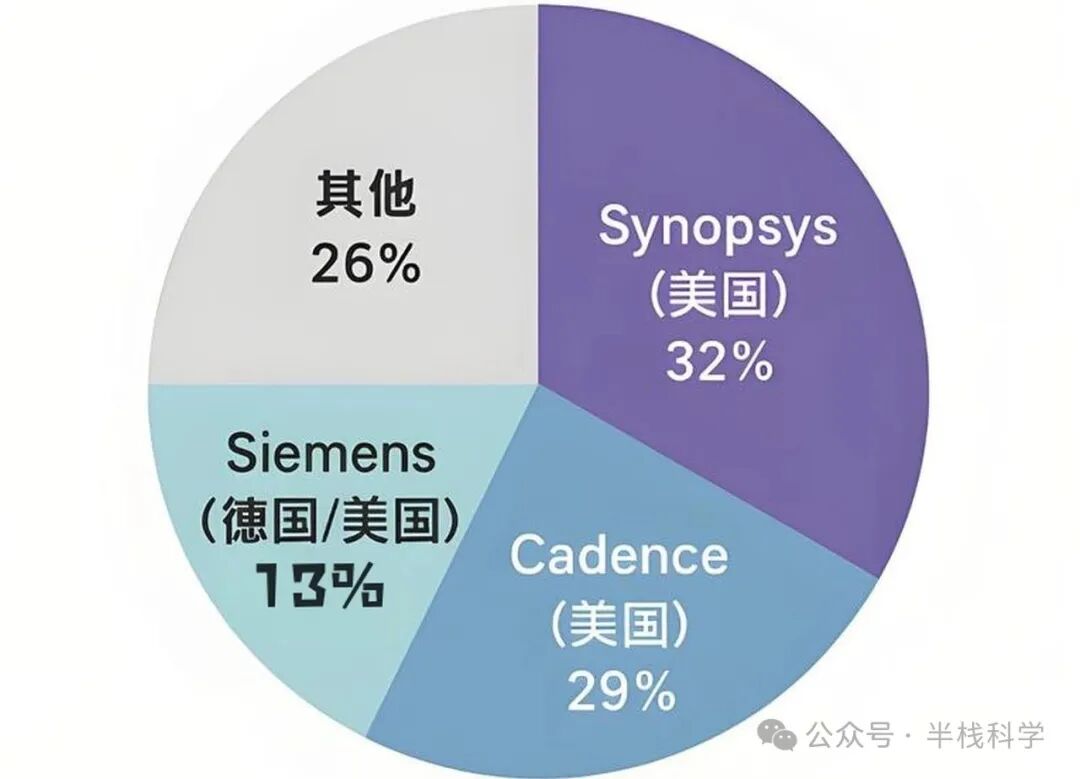

目前全球EDA市场基本被三大巨头垄断，EDA 是个“低调的高门槛”行业，根据TrendForce的数据，截止2024年，Synopsys（新思科技）、Cadence（楷登电子）、

Siemens(西门子)分别占据全球EDA市场的32％、29％、13％。

这三家企业掌握着全球最核心的EDA技术，占据全球约74%的市场份额，全球其他数十家公司总共占才26%，全球90%以上的高端芯片设计都依赖它们的设计工具。

业内甚至流传一句话：“没有这三家公司的许可，世界上 95% 的芯片都造不出来。” 这并非夸张，而是对当前产业现实的深刻写照。EDA 工具不仅复杂精深，

而且涉及多学科交叉、多年技术积累与严苛验证，任何试图“从零做起”的挑战者都将面临难以逾越的技术鸿沟。

六、展望未来：国产EDA的崛起

在“芯片自主可控”成为国家战略的背景下，国产EDA软件正迎来发展黄金期。国产EDA产业已经涌现出数十家本土企业，并成功助推华大九天、

概伦电子、广立微等企业在科创板上市。这些企业在EDA工具的某些细分领域已经取得了一定的突破，但整体上仍无法完全替代美系EDA。

如果美系EDA全面断供，国内先进制程芯片设计企业将面临巨大的挑战。国产EDA目前还不具备完全替代美系EDA的能力，因此短期内难以填补美系EDA断供带来的空白。

虽然国产EDA在高端工具的稳定性和复杂度上仍有差距，但随着越来越多的企业和高校投入研发，打破“卡脖子”的技术壁垒只是时间问题。
