CPU(中央处理器)是执行各种指令的高速引擎。不论你是玩游戏、写文档、看视频,都离不开 CPU。

点击鼠标后,从发出指令到屏幕响应,背后可能执行了数十亿条底层指令。

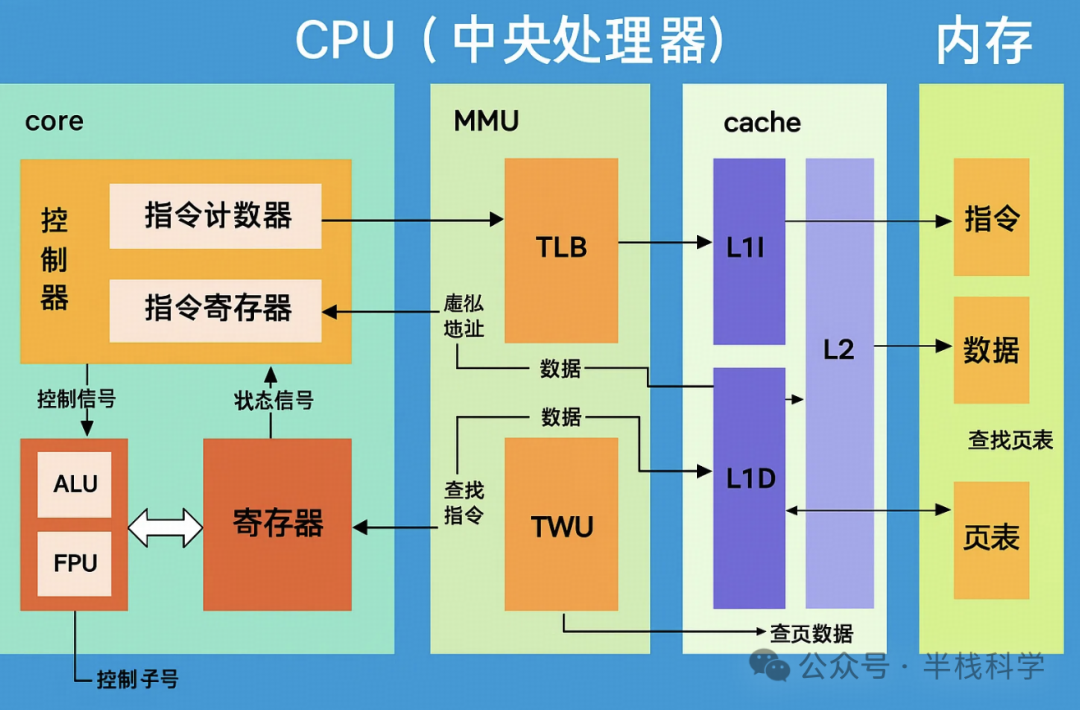

上图清晰地展现了CPU(中央处理器)从指令获取、地址翻译到缓存访问、最终读取内存的整个执行流程。下面我将分模块详细讲解这张图的工作原理:

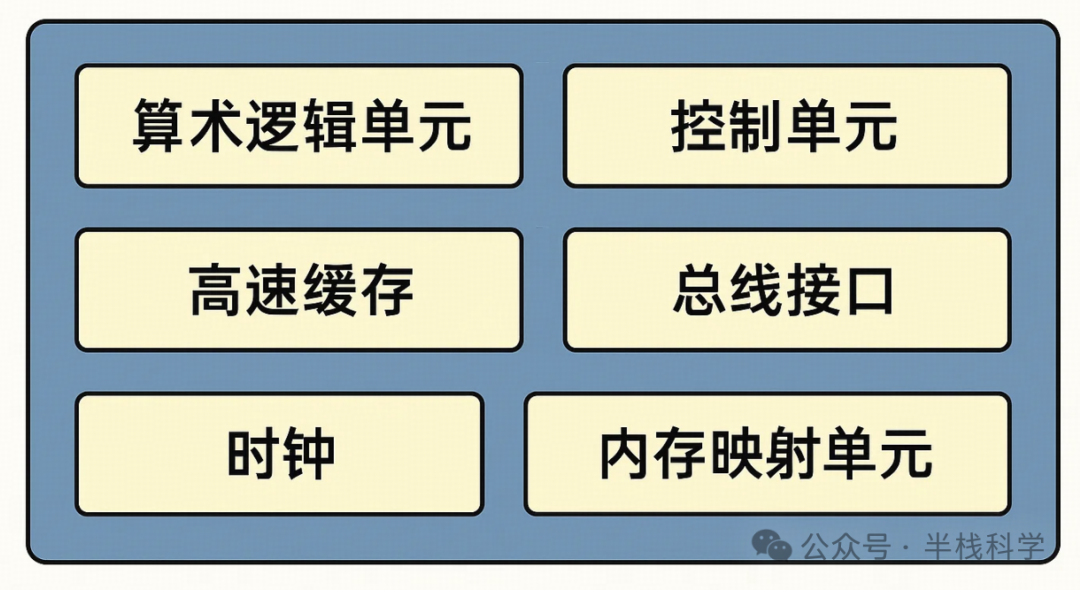

一、 CPU 的核心组件

1.1 算术逻辑单元(ALU)&浮点单元(FPU)

算术逻辑单元是一个负责算术运算逻辑运算的模块,主要包含算术逻辑单元(Arithmetic Logic Unit,简称ALU)和浮点运算单元(Floating Point Unit,简称FPU)。

ALU的主要功能在控制信号的作用下,完成加、减、乘、除等算术运算,以及与、或、非、异或等逻辑运算以及移位、补位等运算

通常ALU由两个输入端一个输出端(两个值输入,一个结果输出)。

FPU主要负责浮点运算高精度整数运算。有些FPU还具有向量运算的功能,另外一些则有专门的向量处理单元。

1.2 控制单元(CU)

控制单元又称为控制器(Control Unit,简称CU),是计算机的指挥中心,只有在它的控制下,整个CPU才能够有条不紊地工作、

自动执行程序。CU包括指令寄存器、指令计数器,其中指令寄存器存放当前正在执行的指令,指令计数器总是指向下一条要执行指令的地址。

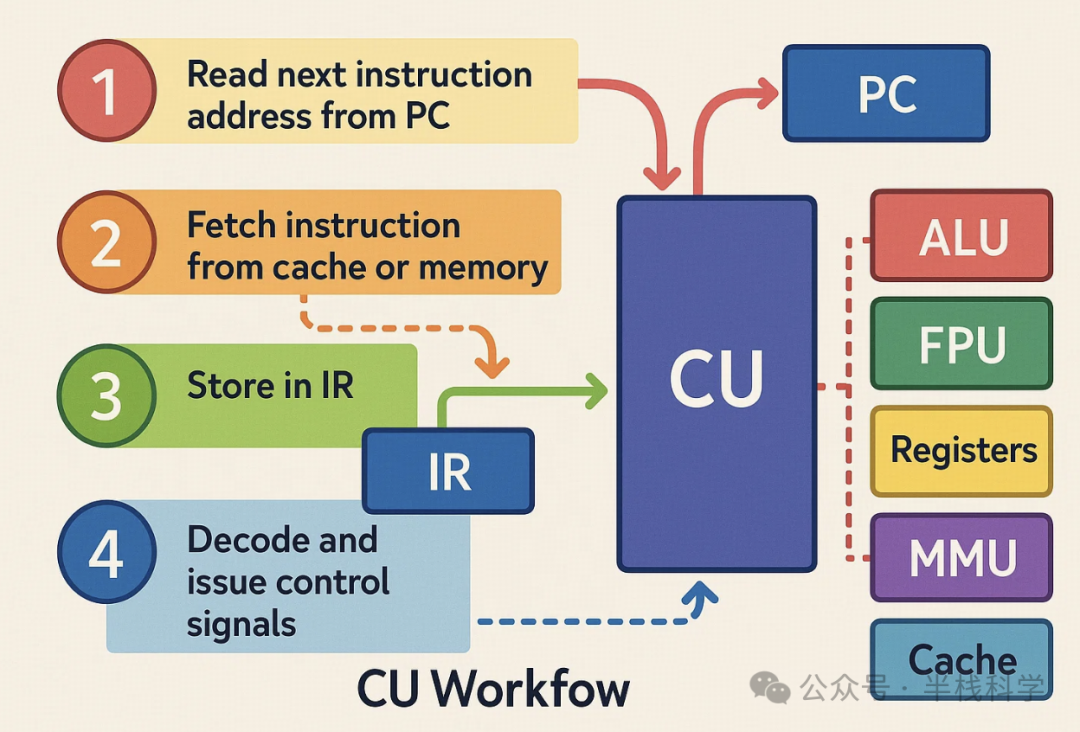

CU的工作流程为:

1. 从程序计数器(PC)读取下一条指令地址;

2. 到高速缓存内存抓取指令;

3. 储存在指令寄存器(IR);

4. 解码后发出控制信号,让 ALU、FPU、寄存器、MMU、缓存等协同工        作。

      整个过程像一个微型指挥中心,确保各模块自动协作,指令一环扣一环。

1.3 寄存器(Registers)

寄存器是最快的内部存储单元,分为:

相比主内存,寄存器速度极快,但容量极小

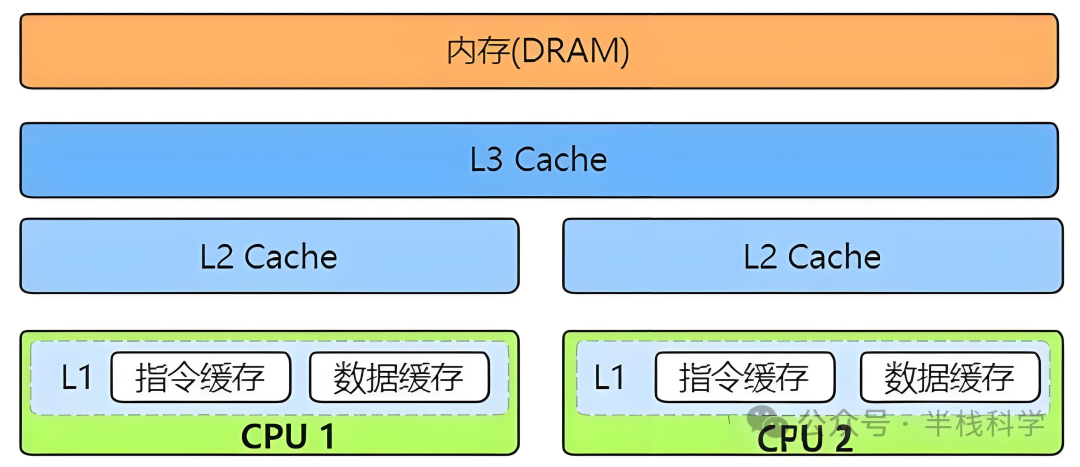

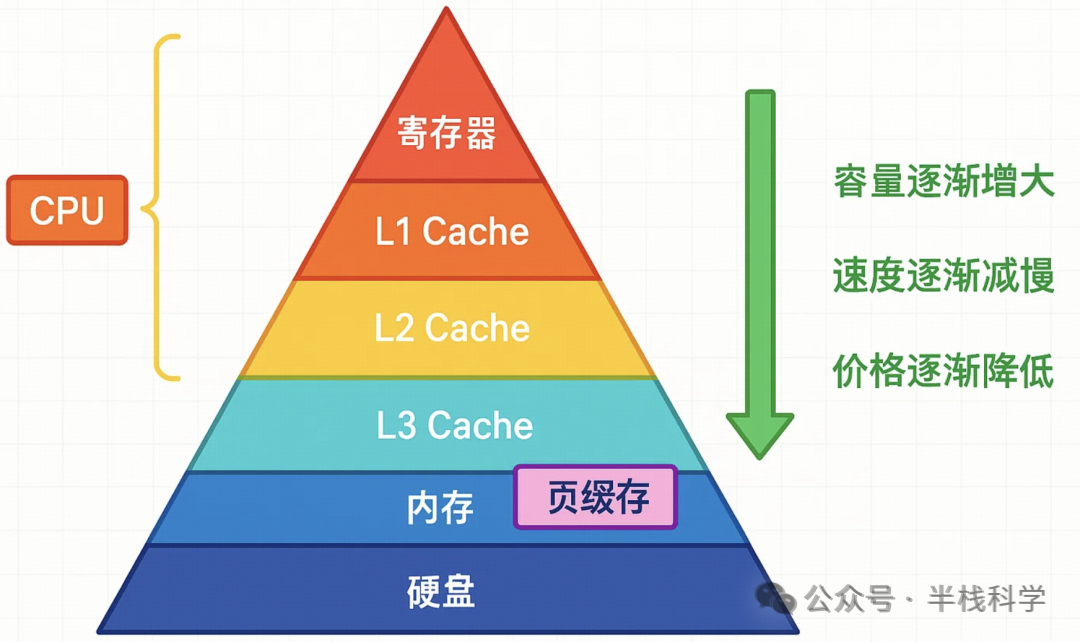

1.4 高速缓存(Cache)

位于 CPU 与内存之间,采用 SRAM 构建。

缓存通过存放热点数据 / 指令,减少 CPU 等待内存访问时间,是性能优化关键。


1.5 总线接口(Bus Interface)

总线相当于高速公路,分为:

总线带宽决定 CPU 与内存/外设的通信速度

1.6 时钟(Clock)

时钟统一节奏,确保各部件同步工作。

1.7 内存管理单元(MMU)

负责将虚拟地址翻译为物理地址,主要包括:

MMU 支持现代操作系统的内存隔离、分页机制。

二、 CPU 的指令执行流程

每条指令都经过五个主要阶段,构成经典的

取指(IF)->译码(ID)->执行(EX)->访存(MA)->写回(WB)

(IF–ID–EX–MA–WB)流水线:


  1. 取指(Fetch)
    PC 指向下一条指令地址,从缓存或内存读取到 IR,PC 自动 +n(指令长度)

  2. 译码(Decode)
    分析操作码、操作数来源,准备寄存器读取、控制信号发出。

  3. 执行(Execute)
    ALU 或 FPU 执行实际运算;设置状态寄存器(如溢出、进位)以供后续判断。

  4. 访存(Memory Access)
    如指令需要读/写内存,通过 MMU 转换地址,从缓存或主内存访问数据。

  5. 写回(Write Back)
    将运算结果写回寄存器,程序状态更新,然后进入下一指令周期。

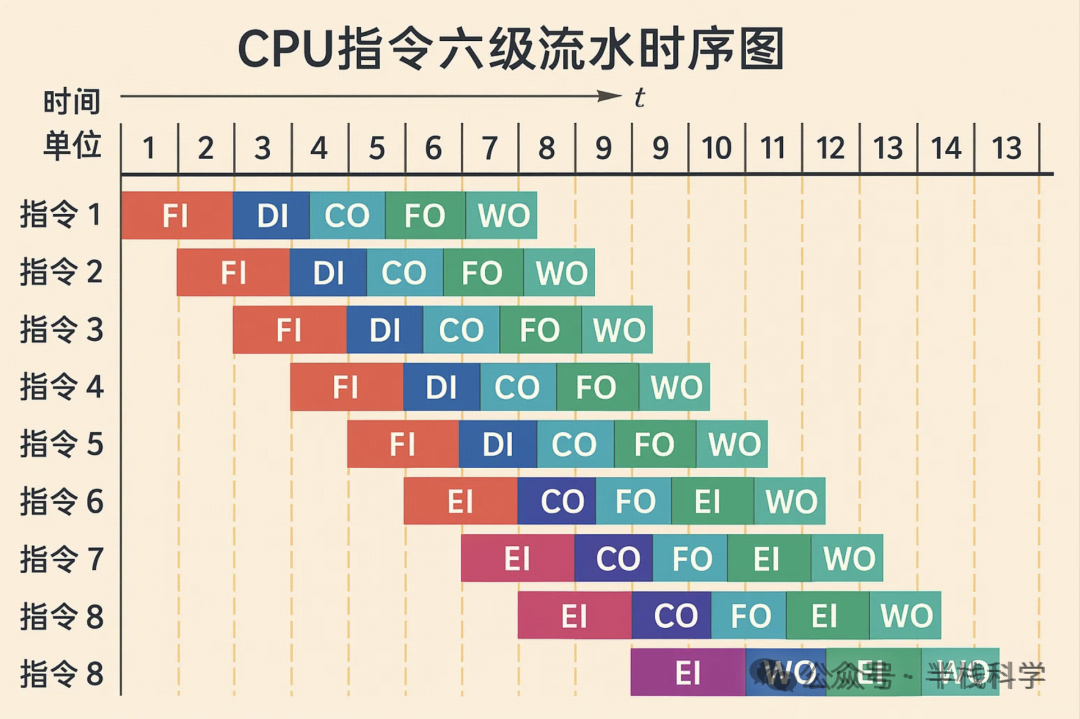

这五个阶段可以并行在流水线中重叠执行,大幅提升吞吐率。

三、 多任务与中断机制

之前我们的计算机都是单核的,那么我们同时运行多个多个进程,计算机好像是在并行运行,实际上不是,计算机同时只能运行一个进程

这就需要用到CPU中断。CPU根据时钟周期来切换执行,因为时钟周期非常短,通常只有几微秒现代计算机的时钟周期已经在纳秒级了),根本感知不到,

因此就感觉你在聊微信的同时还在写刷剧,是并行的,但实际不一定是并行的,现在基本上都是多核,但即使是多核,最多一核同时处理一个进程。

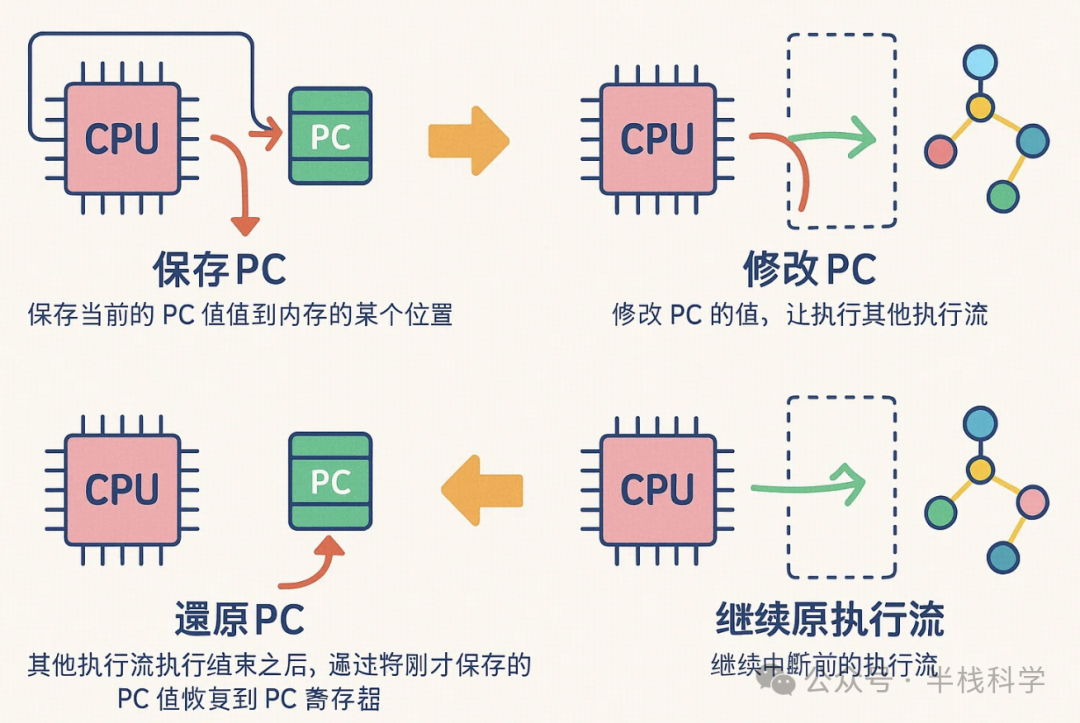

CPU中断切换的过程如下:

  1. 保存PC:保存当前的 PC 的值到内存的某个位置
  2. 修改PC:修改 PC 的值,让执行其他执行流
  3. 还原PC:其他执行流执行结束之后,通过将刚才保存的 PC 值恢复到 PC 寄存器
  4. 继续原执行流:继续中断前的执行流

四、 CPU 的高级优化特性


五、 总结

CPU 作为计算核心,通过寄存器、缓存、ALU/FPU、CU、MMU 等协同工作,构成了一个高效指令执行流水线。
现代架构融合多种技术实现高性能与低功耗:多核、多线程、乱序、预测、向量指令及智慧调度。
无论你是软件开发者、系统架构师,还是硬件设计者,深入理解这些原理,才能更好地优化系统与应用。
