▲芯片制造背景

芯片，被誉为现代工业的璀璨明珠，承载着人类科技的精髓。其核心组件——晶体管，虽工作原理并不繁杂，但在微小的空间内集成数以百亿计的晶体管，

却构成了人类有史以来最繁复的工程挑战。在深入探讨晶圆之前，我们首先概述一下芯片制造的宏大背景。这一过程涵盖数百道精细工序，

可概括为四大阶段：芯片设计、晶圆制备、芯片制造（前道工序），以及封装测试（后道工序）。

▲ 芯片制造的阶段及分工

在芯片行业，我们会遇到诸如Fabless、Foundry、IDM等关键术语。这些术语与芯片行业的分工紧密相关。通常，某些企业专注于芯片设计，而不涉足制造、

封装和测试环节。这类企业被称为Fabless，例如高通、英伟达、联发科以及（之前的）华为等。另一方面，有些企业专门从事芯片生产，但并不拥有自主品牌的芯片。

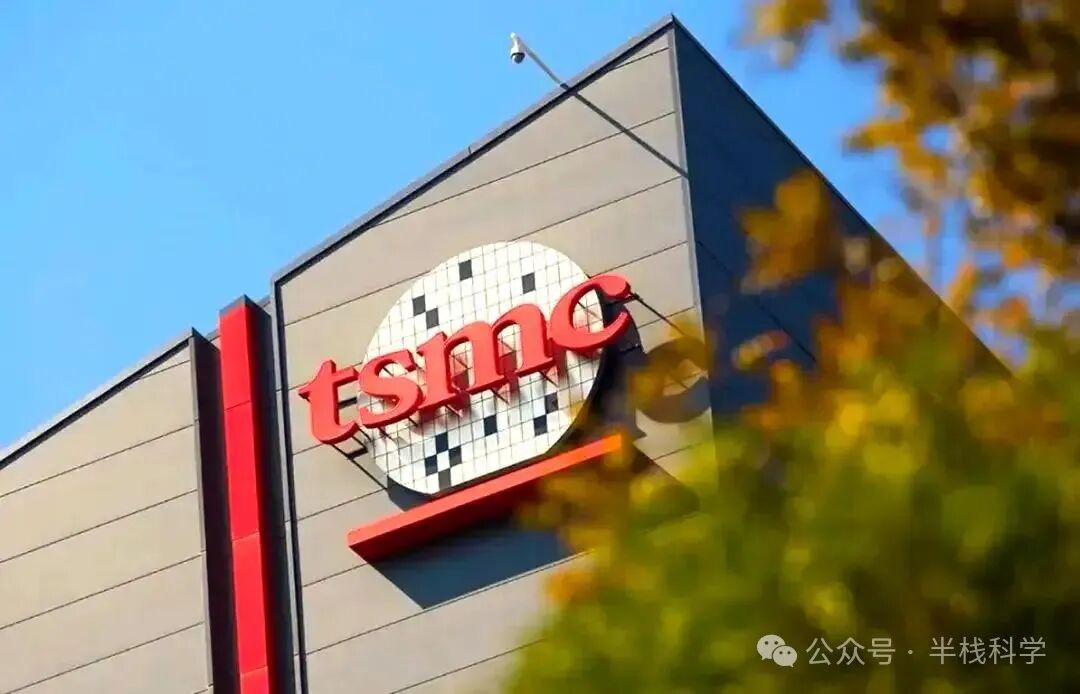

这些企业被称为Foundry，即晶圆代工厂。其中，我国台湾省的台积电是这一领域的佼佼者，而中芯国际（SMIC）、联华电子（UMC）、华虹集团等也属于此类。

▲ 芯片行业术语

芯片制造的难度远超芯片设计，这是行业内公认的事实。尽管国内众多企业已具备先进制程芯片的设计能力，但实际生产却面临重重困难。这些术语如Fabless、Foundry、

IDM代表了芯片行业的不同分工，各有所专。具备IDM全流程能力的企业，全球范围内并不多见，包括英特尔、三星、德州仪器、意法半导体等几家知名企业。

晶圆制备流程

接下来，我们将深入探讨芯片制造的具体流程。首先，我们不得不从晶圆制备这一基础环节说起。

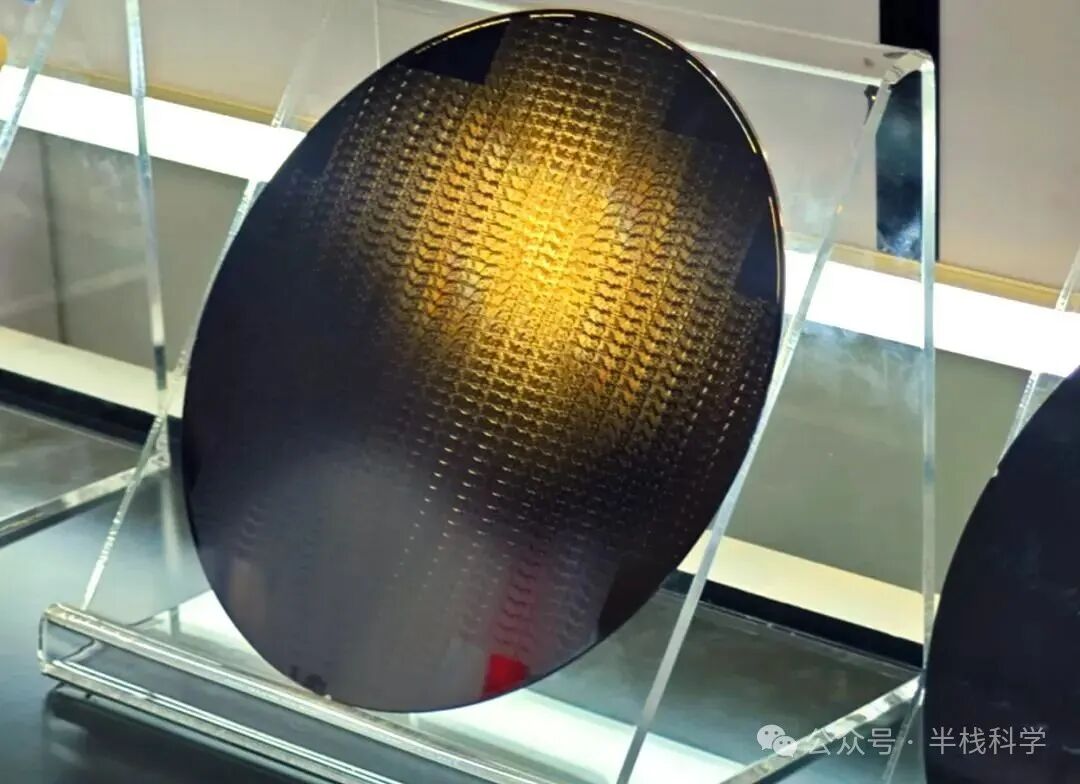

这就是晶圆，而芯片的制造过程中，沙子扮演着不可或缺的角色。虽然听起来有些不可思议，但事实上，芯片确实是由沙子演变而来的。

这得益于沙子中丰富的硅元素，为芯片的制造提供了必要的原材料。

▲ 硅的提取与提纯

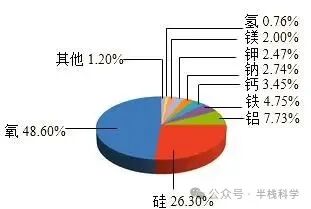

虽然沙子中确实含有硅，但其纯度较低，主要以二氧化硅（SiO2）的形式存在。直接从普通沙子中提炼硅并不可行，因此，为了获取足够的硅元素，

我们通常需要选择含硅量较高的石英砂矿石进行加工。沙子中的二氧化硅是芯片制造的重要原材料，经过高温化学反应和多重提纯工艺，最终获得高纯度的电子级硅。

▲ 拉单晶硅工艺

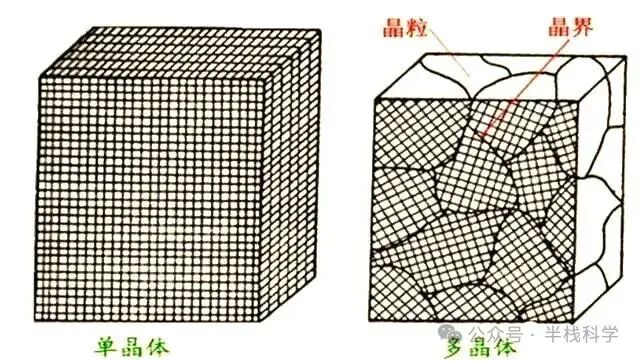

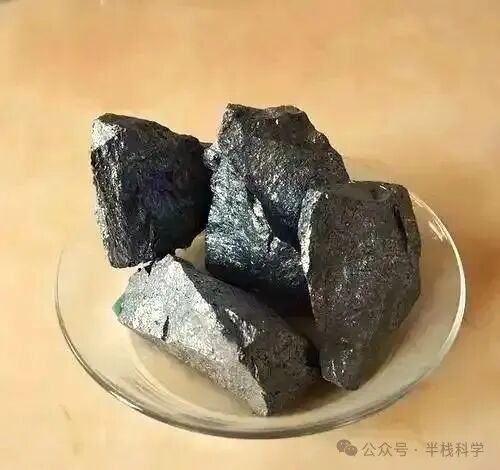

经过高度提纯后的硅呈现为多晶形态，而为了进一步应用在芯片制造等高端领域，需要将其转化为单晶硅。单晶硅以其完美的晶体结构成为高端芯片制造的不可或缺的材料。

单晶硅以其完美的晶体结构和卓越的性能而著称，相比之下，多晶硅的晶粒大且不规则，缺陷较多，性能相对较差。因此，在制造高端芯片时，单晶硅成为了不可或缺的材料。

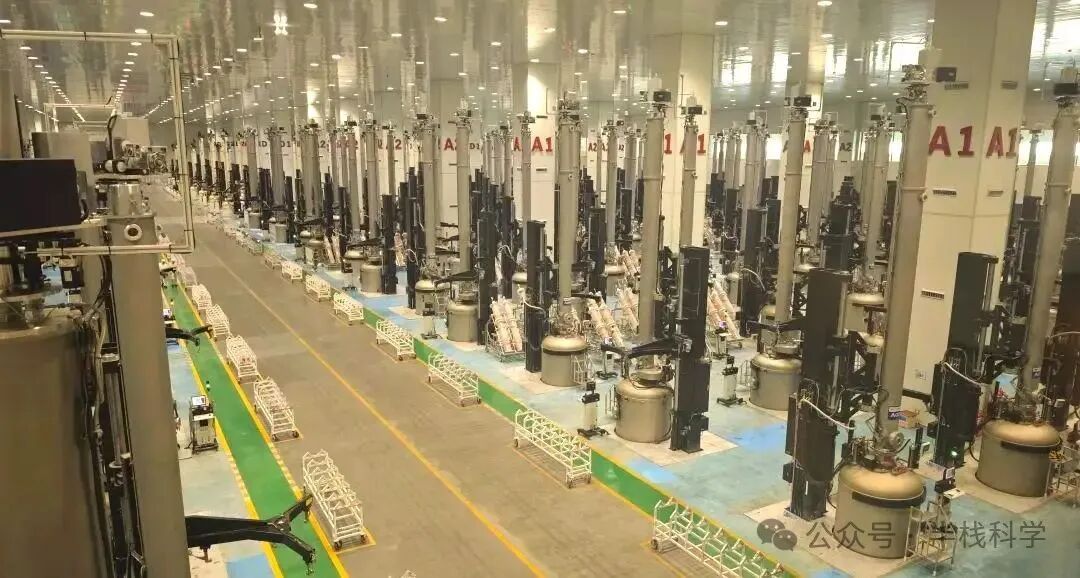

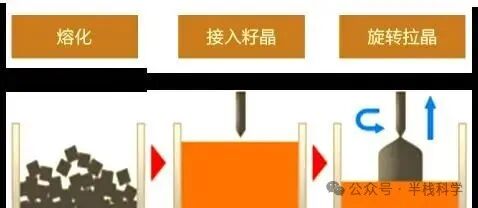

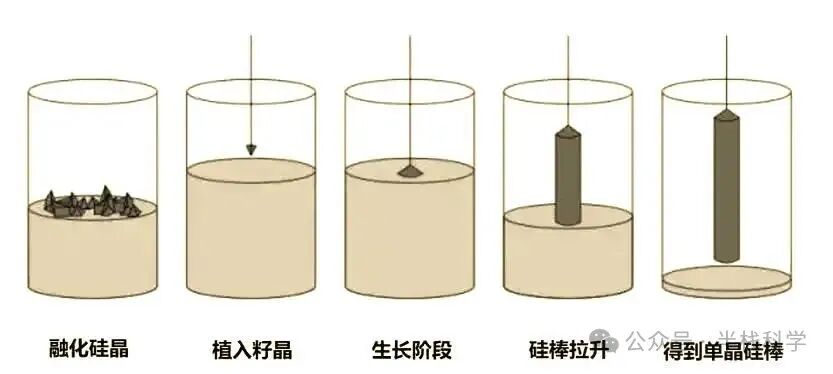

将多晶硅转化为单晶硅，目前行业内普遍采用的方法是柴克拉夫斯基法，又称直拉法。在此过程中，高纯度的多晶硅首先被加热至熔化状态，进而形成液态硅。

接着，将一根细小的单晶硅作为引子（也被称为硅种或籽晶）缓缓伸入硅溶液中。随后，通过缓慢地向上旋转和提拉，使得被拉出的硅溶液在温度梯度的作用下逐渐凝固，形成固态的硅柱。

在硅种的引导下，离开液面的硅原子会按照一定的顺序凝固，从而形成排列有序的单晶硅柱。

▲ 晶圆切割与加工

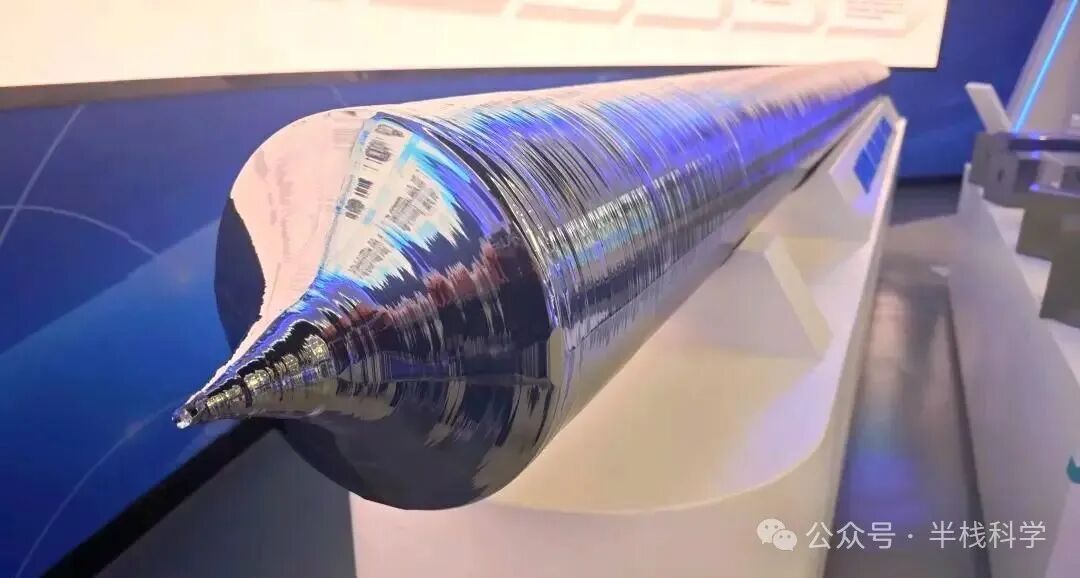

经过一系列复杂的工艺流程，最终会拉制出一根直径约为30厘米，长度大约在1至1.5米之间的圆柱形硅柱。这根硅柱，被称作晶棒或硅锭，是整个拉晶过程的最终产品。

在拉制出硅锭后，需要去除其两端，然后将其精细地切割成一片片均匀厚度的薄片，这些薄片被称为硅片。晶圆切割采用金刚线多线切割机，得到的晶圆片经过倒角、

研磨、抛光等工艺，形成光滑如镜的晶圆。切割后的硅片被称为“裸片”，即未经处理的原始晶圆。这些裸片的表面不仅粗糙，还可能残留有切割液和碎屑。

因此，必须经过倒角、研磨、抛光和清洗等工艺，才能得到光滑如镜的“成品晶圆”。

晶圆的常见问题

▲ 晶圆尺寸及标准化

在实际生产中，经过处理的成品晶圆，其尺寸规格多样，常见的有2英寸（50mm）、3英寸（75mm）、4英寸（100mm）、5英寸（125mm）、6英寸（150mm）、

8英寸（200mm）以及12英寸（300mm）等。晶圆尺寸如8英寸、12英寸等需严格遵循标准规格，以在相同工艺条件下，最大化面积和可使用率。

小尺寸晶圆中，8英寸和12英寸的晶圆最为普遍。这些晶圆的厚度必须严格遵循诸如SEMI规格等标准。

▲ 圆形晶圆的优势

那么，为什么晶圆是圆形的呢？这背后有几个关键原因。首先，单晶硅在生长过程中呈现为圆柱体，切割后自然形成圆盘状晶圆。其次，圆柱形单晶硅锭更易于运输，

能有效减少因碰撞导致的材料损失。再者，圆形晶圆在制造过程中更容易实现均匀加热和冷却，从而降低热应力，提升晶体质量。此外，圆形晶圆的设计对于后续芯片

工艺也有一定的促进作用。最后，从面积利用率的角度来看，圆形晶圆也具有显著优势，因为晶圆上将制作众多芯片，而芯片本身是方形的，所以圆形晶圆能更有效地利用空间。

▲ 晶圆材料的多样性

尽管如此，随着半导体技术的不断发展，已经出现了多种不同的材料选项。虽然90%的芯片使用硅材料，但随着时代发展，砷化镓、氮化镓等新型半导体材料逐步进入应用领域。

目前，半导体材料已经历了四代的演变。最初，第一代半导体材料以硅（Si）和锗（Ge）为代表，奠定了半导体行业的基础。随后，第二代半导体材料如砷化镓

（GaAs）和磷化铟（InP）的出现，进一步推动了行业的发展。到了第三代，氮化镓（GaN）和碳化硅（SiC）等材料的崛起，使得半导体技术得以进一步突破。

而如今，我们已进入第四代半导体材料时代，以氮化铝（AlN）、氧化镓（Ga2O3）以及金刚石（C）等新型材料为代表，预示着行业的新篇章。
