半导体芯片从晶圆到成品，离不开最后一道关键工序 —— 切割！而这背后的核心工具，就是日本 DISCO 的精密切割刀片。看似小小的一片刀片，却藏着 "磨石三要素" 的玄机，
能精准切断硅晶圆、化合物半导体、陶瓷等硬脆材料，还能避免芯片崩边、划痕。今天就用通俗语言讲清刀片的核心结构、类型、关键参数和常见问题，不管你是半导体从业者还是技术爱好者，都能轻松 get～
一、先搞懂：刀片的 "灵魂"—— 磨石三要素
DISCO 切割刀片的核心，是由 "研磨颗粒 + 结合剂 + 气孔" 组成的 "磨石三要素"，三者缺一不可，直接决定切割效果：

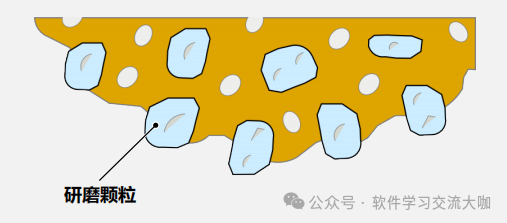

1. 研磨颗粒：刀片的 "刀刃"
相当于刀片的 "牙齿"，直接负责切削材料，分两类：
超级研磨颗粒：金刚石、cBN（立方氮化硼），硬度极高，金刚石是自然界最硬材料，cBN 耐热性比金刚石好，适合加工金属类材料；
普通研磨颗粒：GC（绿碳化硅）、WA（白色氧化铝粉），破碎性强、寿命较短，主要用于刀片的磨刀、真圆度调整。
颗粒形状也有讲究："角状" 颗粒细长，切割锋利；"块状" 颗粒接近圆形，研磨性优异，粗颗粒（#320 以下）常用。

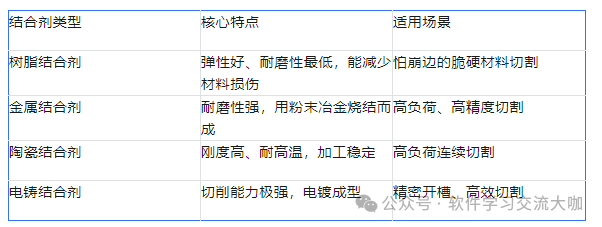

2. 结合剂：刀片的 "骨架"
用来固定研磨颗粒，相当于 "胶水"，不同类型的结合剂决定刀片的硬度、耐磨性和切割稳定性：
3. 气孔：刀片的 "呼吸通道"
结合剂中预留的气泡 / 孔洞，作用很关键：
排出切割时产生的加工屑，避免碎屑残留导致芯片划痕；
散热降温，防止刀片过热损伤材料；
为结合剂磨损、研磨颗粒 "自发刃" 留出空间。
二、2 类核心刀片：硬刀 vs 软刀，按需选择不踩雷

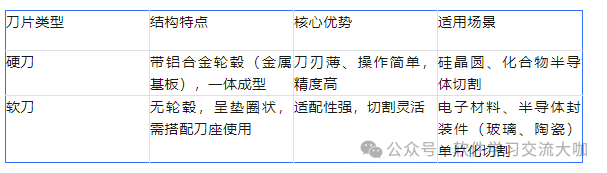

DISCO 切割刀片主要分硬刀和软刀，结构、用途完全不同，一张表看懂差异：
特殊刀片类型
高规格刀片（Prime Grade）：硬刀中的 "高端款"，集中度、切痕宽、刀刃露出量等参数精度更高，能控制加工品质和刀片寿命偏差；
V 型刀片：前端呈 V 型，用于在材料上加工沟槽，适配特殊封装需求。
三、关键参数：5 个指标决定切割精度
选对刀片后，还要关注这些参数，才能让切割效果拉满：
1. 集中度（Concentration）
1cm³ 刀片中研磨颗粒的含量，数值越大颗粒越密集（比如含量 25% 对应集中度 100），切割效率越高、寿命越长。
2. 研磨颗粒粒径（网眼尺寸）
用 "#（mesh）" 表示，数值越大颗粒越小（比如 #2000 比 #350 颗粒细），切割面越光滑，但效率会降低；粗颗粒适合快速切割，细颗粒适合高精度切割。

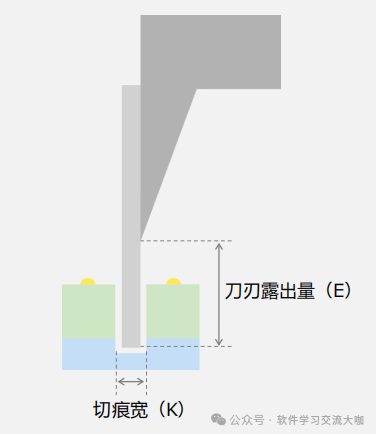

3. E/K 比
硬刀的关键参数，指 "刀刃露出量（E）÷ 切痕宽（K）"，比值合理能保证切割时颗粒充分接触材料，避免切痕过宽或刀刃磨损过快。

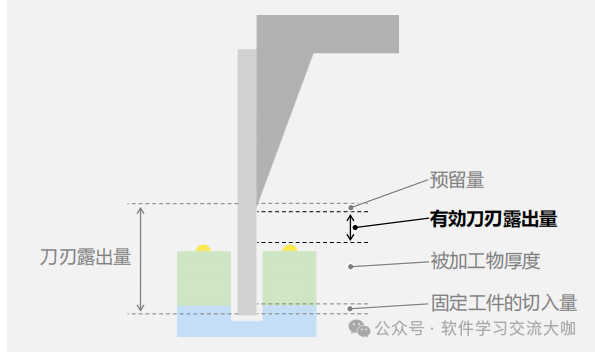

4. 有效刀刃露出量
刀片能实际使用的最大磨耗量，需要扣除预留量、被加工物厚度（含焊锡凸块）和固定工件的切入量，直接影响刀片的使用寿命。
5. 自发刃（自锐性）
刀片的 "自我修复" 能力：切割时，加工屑会摩擦结合剂，让磨损的研磨颗粒脱落，新的颗粒暴露出来，保持持续切削能力，这是优质刀片的核心特性。
四、必看避坑：切割时的 5 大常见问题及原因
再好的刀片，用不对也会出问题，这 5 个常见故障要警惕：

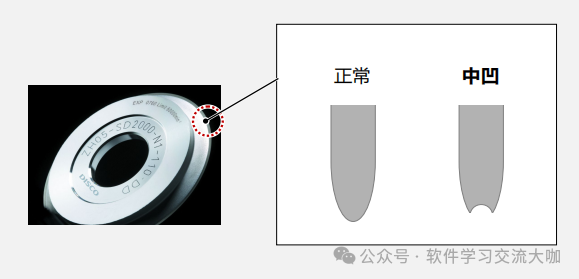

1. 中凹
刀片前端中央凹陷，原因是磨刀不当（比如平边磨刀时压力不均）或切割负荷过大，会导致切痕深浅不一。

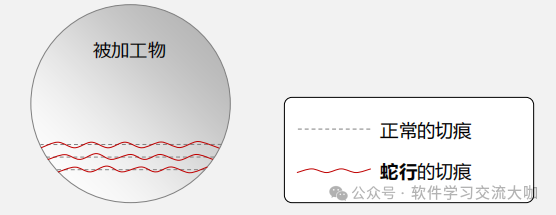

2. 蛇行
切痕呈波浪状，从上方看像蛇形，多是刀片真圆度调整不到位、主轴偏心，或研磨颗粒分布不均。
3. 切痕偏移
切痕偏离指定位置，原因是刀片对位不准、真圆度偏移，或被加工物固定不牢。

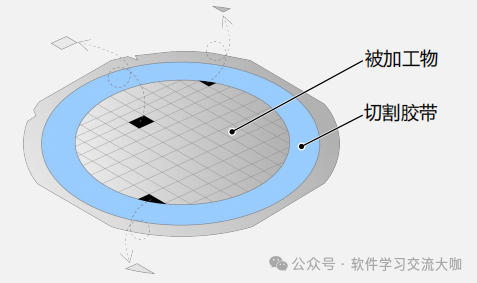

4. 飞晶
切割后的芯片从胶带上剥离飞散，多是刀片切割力过大、胶带走粘性不足，或刀刃露出量不够。
5. 崩边 / 划痕
芯片边缘崩裂或表面有划痕，原因是研磨颗粒过粗、结合剂磨损过快，或加工屑未及时排出（气孔堵塞）。
五、实用技巧：刀片使用的 3 个关键步骤

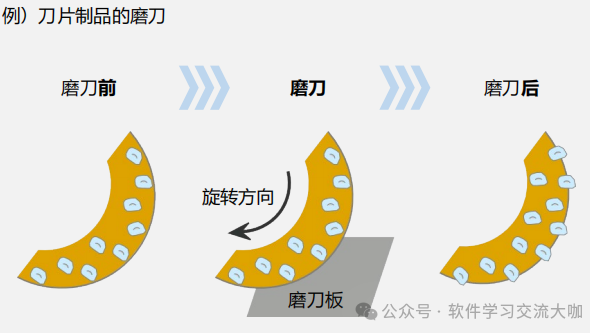

1. 磨刀修整（暴露）
新刀片使用前，要去除覆盖研磨颗粒的结合剂，让颗粒暴露出来，需用专用磨刀板（GC/WA 材质），不同粒径的刀片对应不同磨刀板。

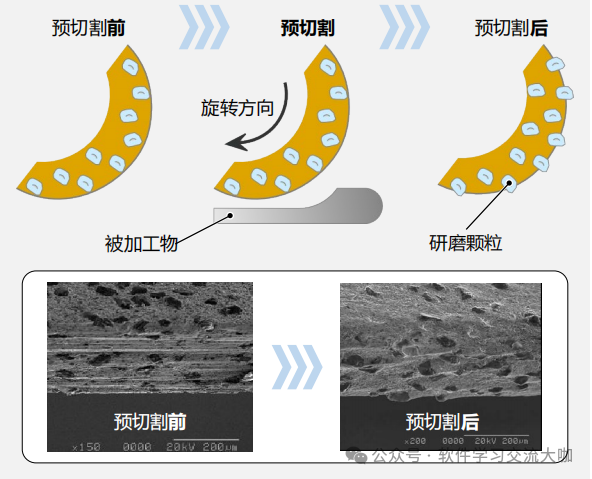

2. 预切割（磨合）
正式加工前的 "热身"，让研磨颗粒裸露状态达到最佳，避免初期切割时损伤材料，提升切割一致性。

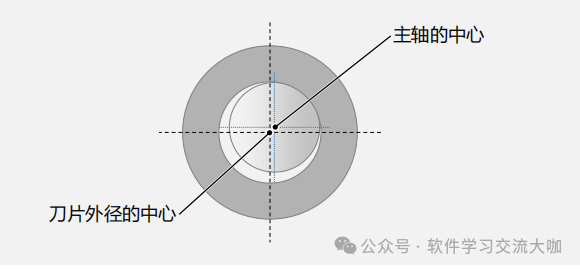

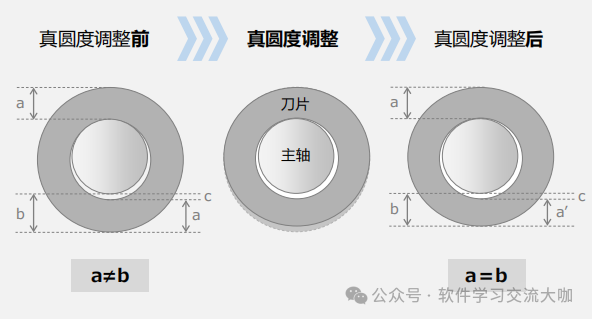

3. 真圆度调整
确保刀片研削面与主轴中心同心，若偏心或非真圆状态，高速旋转时会导致切痕偏移、芯片崩边，调整后需保证 "刀片外径中心 = 主轴中心"。
六、互动时间
你在使用 DISCO 刀片时，遇到过中凹、蛇行、崩边等问题吗？是怎么解决的？你觉得选择刀片时，最该优先关注集中度、粒径还是结合剂类型？
