在半导体划片工序中，DISCO 刀片堪称 “核心武器”—— 但很多人只会用不会选，遇到崩边、刀片寿命短、切割面粗糙等问题就头疼。其实划片刀的门道全在
“原理 + 选型 + 操作”，今天拆解这份 DISCO 刀片培训手册，用通俗语言讲清自锐功能、颗粒 / 粘合剂选型、实操步骤，帮你从 “会用” 变成 “精通”！
一、先搞懂：DISCO 刀片的 “核心黑科技”—— 自锐功能
普通刀片越用越钝，DISCO 刀片却能 “越用越锋利”，关键在于自锐（Self-sharpening）功能：
刀片由 “硬质颗粒（金刚石等）+ 粘合剂” 组成，切割时粘合剂会慢慢磨损；
粘合剂磨掉后，旧的硬质颗粒脱落，新的颗粒自动暴露，持续保持切割力；
对比普通刀片：普通刀片只有一个刀口，磨圆就废；DISCO 刀片有无数个 “微小刀口”，持续磨损仍能保持切割性能。
还有个关键结构 ——Chip pockets（切屑槽），相当于刀片的 “垃圾道 + 冷却通道”：
作用 1：收集切割产生的碎屑，避免堵塞影响切割；
作用 2：引导冷却液直达切割面，降温防烧伤；
注意：新刀片没有 Chip pockets，必须经过 “磨刀 + 预切割” 才能形成！
二、加工方式：两种模式，对应不同材料

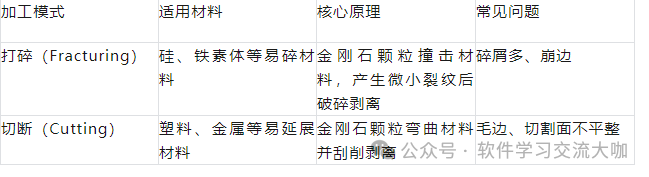

DISCO 刀片根据工件材质，自动切换两种加工模式，选对刀前先看材料：
三、选型核心：颗粒 + 粘合剂，选对才不浪费
划片刀的性能全靠 “硬质颗粒” 和 “粘合剂” 搭配，一张表帮你精准选型：

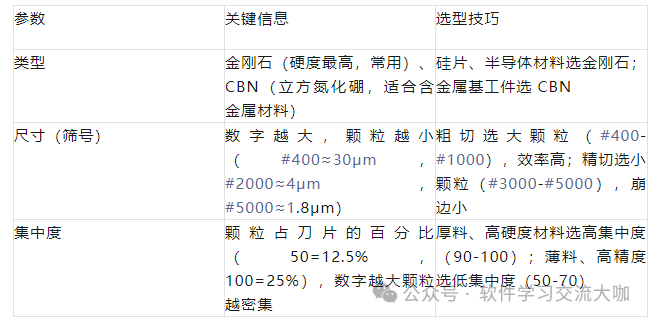

1. 硬质颗粒：切割的 “牙齿”，三个参数定效果

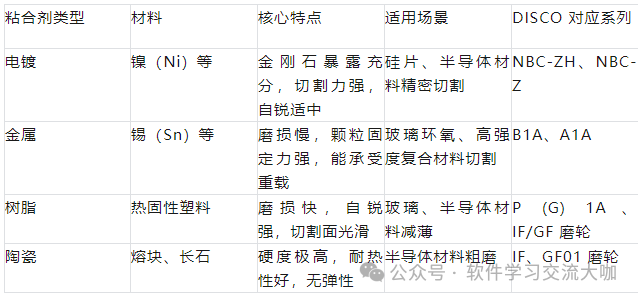

2. 粘合剂：颗粒的 “固定架”，四种类型对应不同场景
粘合剂决定刀片寿命和自锐速度，DISCO 主流有 4 种，按需对号入座：
四、实操步骤：从安装到切割，三步搞定高品控
选对刀还不够，正确操作才能发挥性能，关键三步别省：
1. 安装前检查：这两点决定切割成败
刀片伸出量：必须和刀片厚度匹配！金属刀片≈20 倍厚度，树脂刀片≈10 倍厚度，伸出过多易导致波浪状切割；
轮毂 / 法兰清洁：用酒精擦拭表面，去除杂质和划痕，否则会导致刀片偏心，出现规律性崩边。

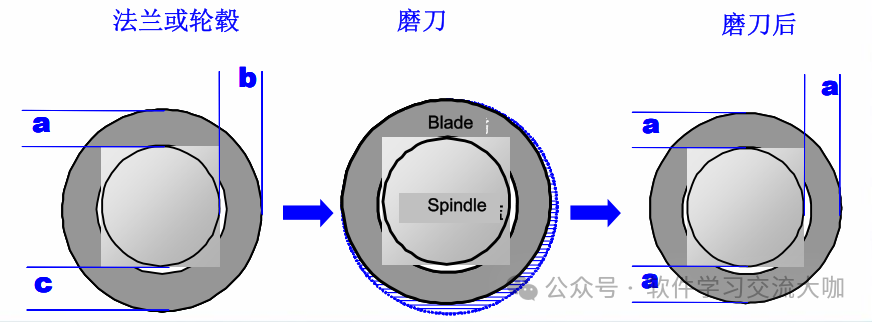

2. 磨刀：新刀必做，校准同心度
新刀安装后，主轴和刀片间有微小缝隙（偏心），必须磨刀：
目的：让刀片与主轴同心，同时让金刚石颗粒初步暴露；
操作：用专用磨刀材料空切，避免直接切割工件导致过载。

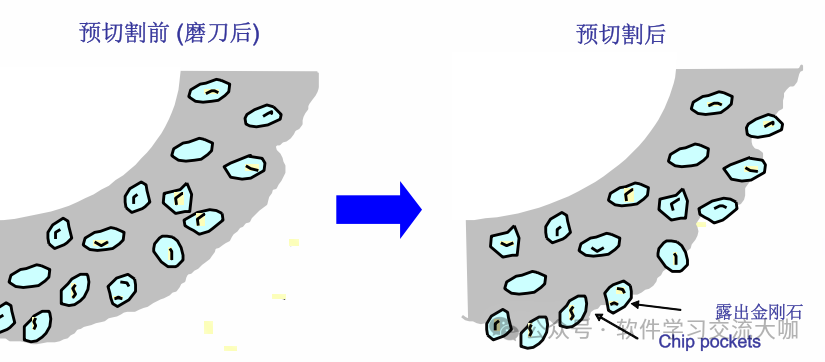

3. 预切割：形成 Chip pockets，避免崩边

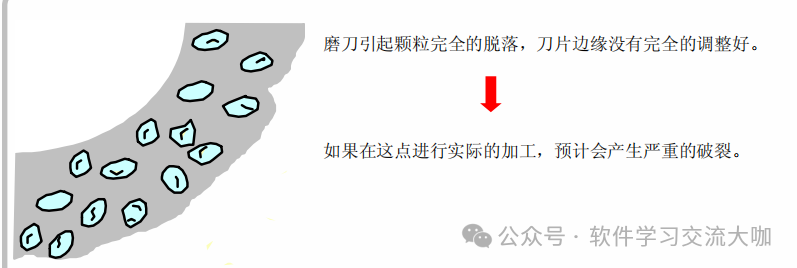

磨刀后金刚石未完全暴露，没有切屑槽，需做预切割：
目的：磨出 Chip pockets，让碎屑和冷却液有通道；
操作：用与工件相同的材料试切，预切割后再正式加工，崩边率直接降 50%！
五、避坑指南：常见问题 + 解决方案，90% 的人都踩过

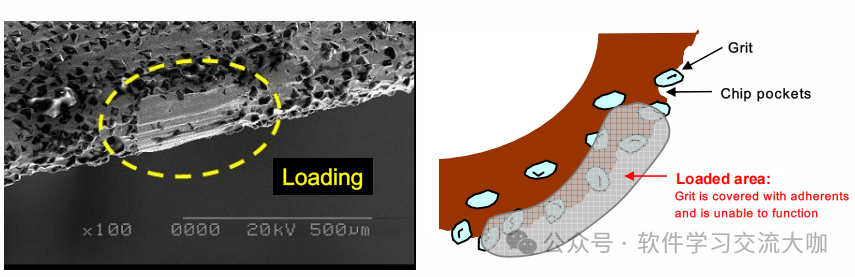

1. 过载（Loading）：刀片变钝、切割力下降
原因：碎屑堵塞 Chip pockets，硬质颗粒被覆盖，无法发挥作用；
解法：降低进给速度，增加冷却液流量；更换颗粒更大、集中度更低的刀片。

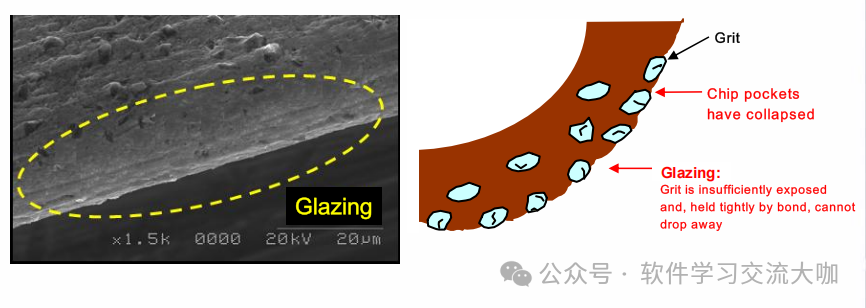

2. 逆刀（Glazing）：刀片发亮、切割无效
原因：粘合剂磨损过慢，新颗粒无法暴露，Chip pockets 塌陷；
解法：更换硬度更低的粘合剂（如树脂换电镀）；提高主轴转速，增强切割冲击力。
3. 崩边严重：前后表面裂纹多
原因：颗粒太大、进给速度过快、未预切割；
解法：换小颗粒刀片（#3000 以上）；降低进给速度；严格执行磨刀 + 预切割步骤。
4. 刀片寿命短：磨损过快
原因：颗粒太小、集中度太低、粘合剂太软；
解法：换大颗粒、高集中度刀片；根据材料选硬质粘合剂（如金属、陶瓷）。
