宝子们在晶圆切割时是不是总被 “选错切割刀” 搞崩溃?—— 钻石颗粒选大了,背崩超 50μm;刀刃厚度没匹配切割道,芯片直接刮伤;更离谱的是,

明明按经验选的刀,换了晶圆厚度就集体翻车!某半导体厂曾因切割刀规格 mismatch,单批次报废 150 片晶圆,损失超 8 万元,封装良率直接从 98% 掉到 92%!

其实切割刀选型的核心就 3 点:成分匹配、规格对齐、工艺协同!这份来自制程工程处的专业文档,把切割刀的制造流程、规格参数、选型逻辑扒得明明白白。

今天结合 3 位一线切割工程师的 10 年 + 实操经验,拆透切割刀的 “成分密码”“规格陷阱” 和 “选型公式”,不管是硅晶圆、

脆硬材料还是超薄芯片,都能精准选对刀,切割良率稳冲 99.8%!

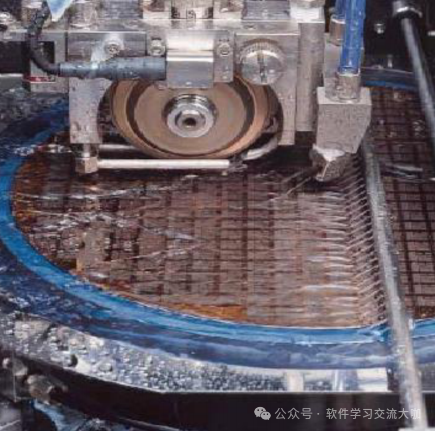

一、先搞懂:切割刀的 “三大核心成分”,决定切割上限

半导体切割刀不是普通刀片,核心由 3 种成分构成,每种成分都有专属作用,缺一不可:

【产线采访实录 1】某封装厂工艺主管老陈(12 年切割经验):“以前以为切割刀越硬越好,后来才知道镍黏合物太硬,

钻石颗粒磨耗后没法脱落,刀片变钝反而崩边更严重!选对黏合物硬度比单纯看钻石浓度重要多了。”

二、制造流程大揭秘:10 步造出 “精准切削刀”,每步都影响质量

切割刀的品质不是天生的,从原料到成品要经过 10 道严格工序,少一步都可能出问题:

  1. 原料检测:筛查铝、镍、钻石的纯度和性能,避免先天缺陷;

  2. 铝制刀匣成型:加工出精准尺寸的刀匣,保证平面度和内径精度;

  3. 刀匣检测:专门检查内径和平面度,不合格直接淘汰;

  4. 电镀(镍 + 钻石):把钻石颗粒均匀固定在刀匣上,形成刀刃基础;

  5. 第一次外观检测:排查电镀过程中的瑕疵;

  6. 铝蚀刻:暴露刀刃,让钻石颗粒能接触晶圆;

  7. 镍蚀刻:优化刀刃锋利度;

  8. 试切(磨刀):测试切割效果,调整刀刃状态;

  9. 最终检测:全面排查尺寸、锋利度、均匀性;

  10. 产品包装:避免运输过程中损伤刀刃。

避坑提醒:很多劣质切割刀会跳过 “试切” 或 “蚀刻” 步骤,导致钻石暴露不均,切割时受力失衡,崩边率直接翻倍!


三、规格参数:5 个关键指标,选错全白费

切割刀的规格直接匹配晶圆特性,5 个核心指标必须精准对应,不然再好的刀也白搭:

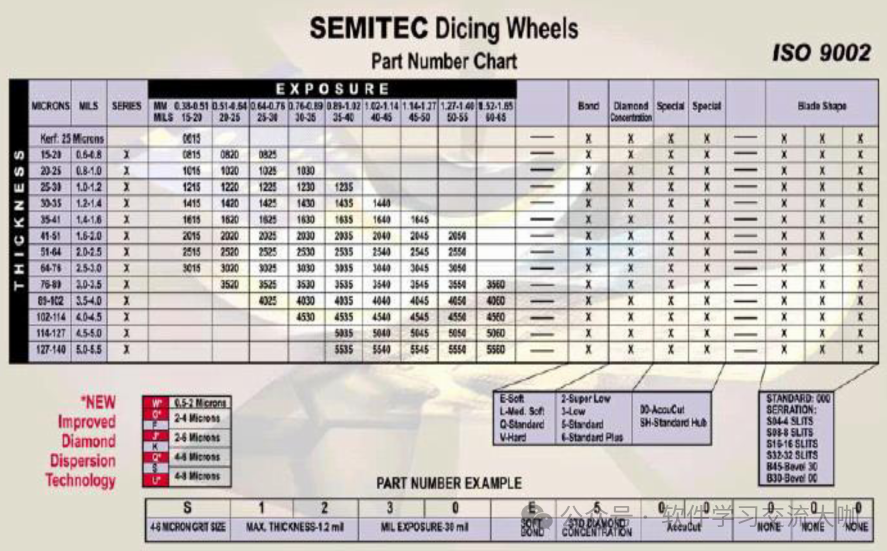

SEMITEC切割刀规格表

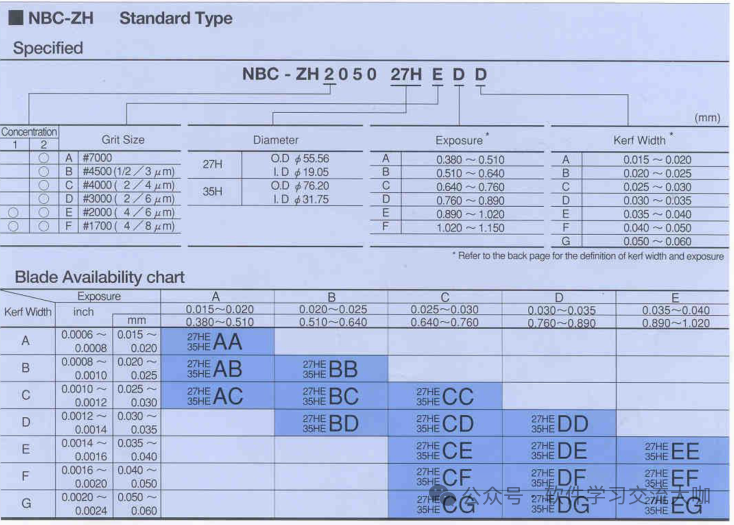

DISCO切割刀规格表

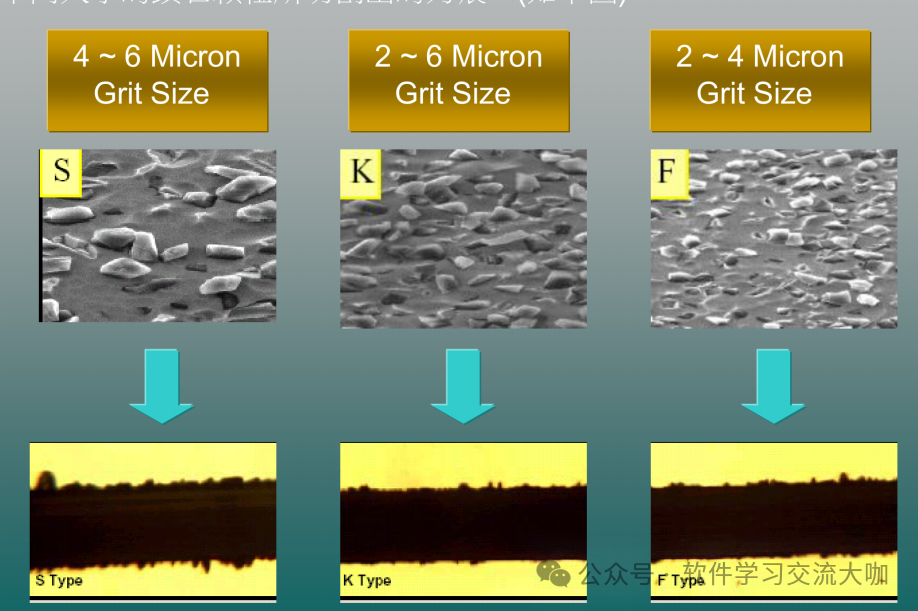

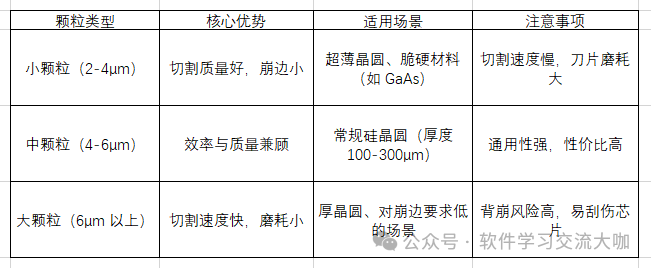

1. 钻石颗粒大小(Grit Size):效率与质量的平衡

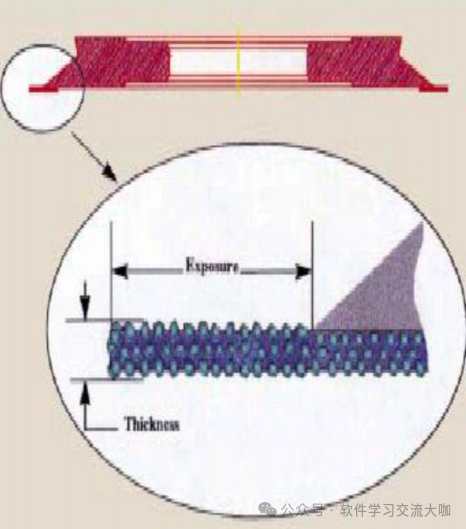

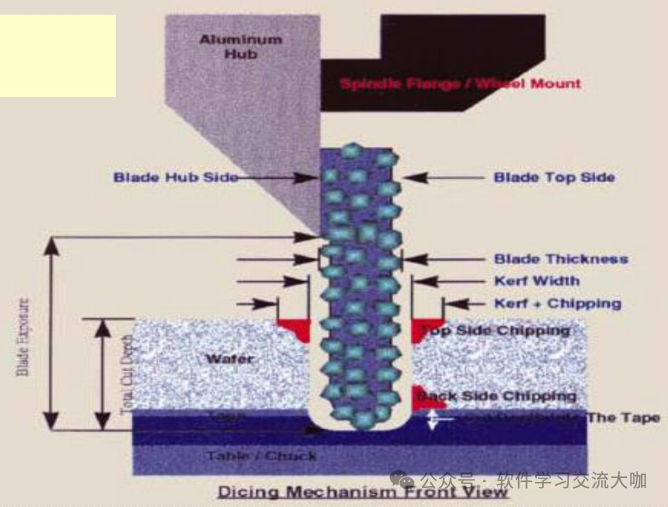

2. 刀刃长度(Exposure):按晶圆厚度算出来的

刀刃长度不是随便选的,有明确计算公式:

刀刃长度 = 晶圆厚度 + 胶膜切入深度(1mil) + 安全余量(3mil) + 晶圆预留量(10mil)

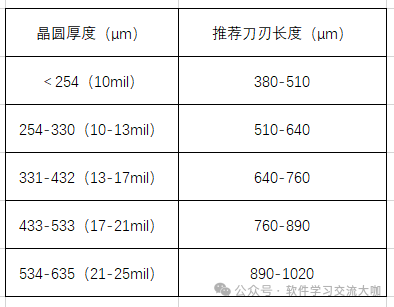

具体对应关系直接抄:


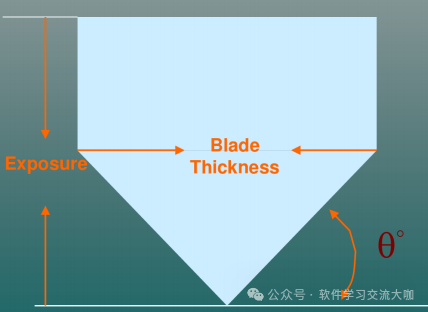

3. 刀刃厚度(Blade Thickness):匹配切割道宽度

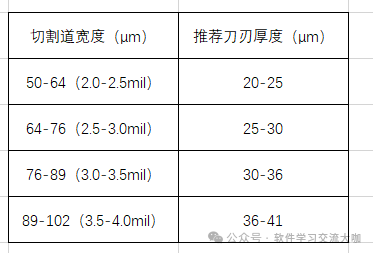

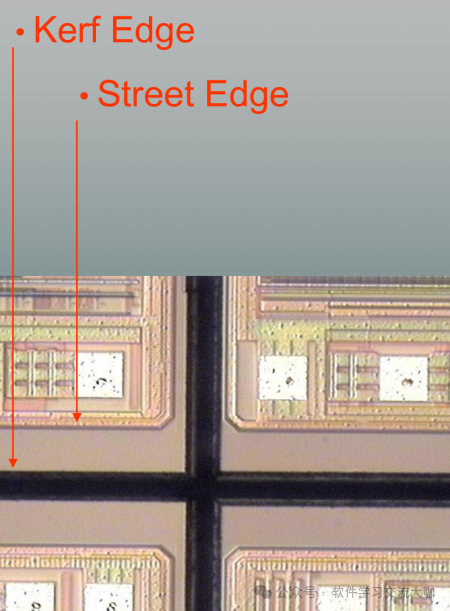

刀痕边缘必须距离切割道边缘≥10μm,避免刮伤芯片,对应关系如下:


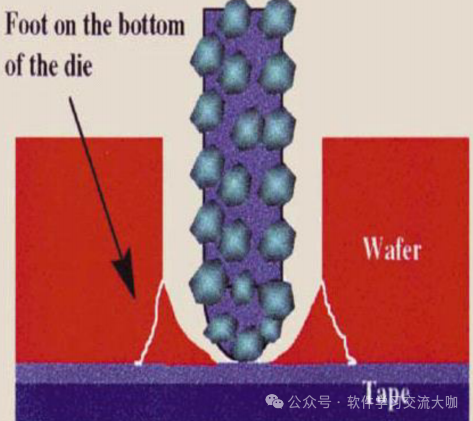

4. 镍黏合物硬度(Bond Hardness):影响刀片寿命和崩边

5. 钻石浓度(Diamond Concentration):平衡负载和崩边

【产线采访实录 2】某半导体厂技术员小吴(8 年实操经验):“我们切 12.5mil 厚的硅晶圆,切割道 80μm,一开始选错刀刃厚度 36μm,

导致芯片边缘刮伤;换成 25μm 厚度后,刮伤问题直接消失,良率从 93% 升到 99.2%!”

四、切割质量:工艺参数 + 切割刀,双向匹配才达标

切割质量不是单靠切割刀,工艺参数和刀片的协同才是关键,这 6 个工艺参数不能忽视:

1. 主轴转速(Spindle RPM)

2. 切割速度(Feed Rate)

3. 胶膜(Mounting Tape)

4. 切割深度(Cut Depth)

5. 冷却水流(Coolant Flow)

五、选型终极指南:直接抄作业,不踩坑

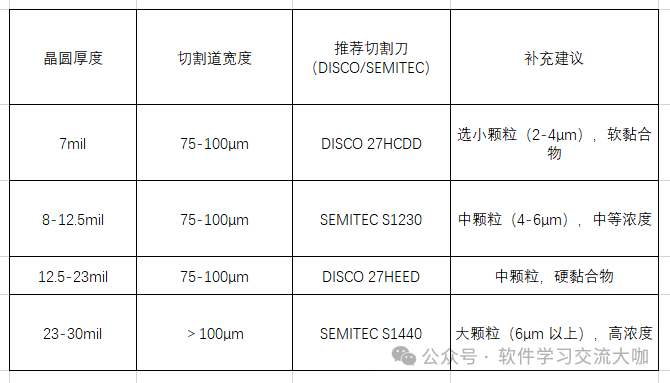

选切割刀不用凭感觉,按 “晶圆厚度 + 切割道宽度” 直接匹配,再结合材料特性微调:

特殊场景补充:

【产线采访实录 3】某切割工程师老郑(10 年经验):“以前选刀靠经验试错,现在按这个表直接匹配,试错率从 30% 降到 2%,

每月少浪费 50 多片晶圆,节省成本 4 万多!”

六、总结:切割刀选型的 “核心逻辑”

选切割刀不是 “越贵越好”,而是 “越匹配越好”:先按晶圆厚度和切割道宽度定基础规格(刀刃长度、厚度),再按材料特性选钻石颗粒、

黏合物硬度和浓度,最后结合工艺参数(转速、切割速度)微调,就能实现 “崩边小、效率高、刀片寿命长” 的目标。

对产线来说,选对切割刀能让良率提升 7% 以上,每月减少数万损失。掌握这份指南,不管是新手还是老司机,都能精准选刀,再也不用为崩边、刮伤、刀片损耗发愁!
