宝子们在晶圆减薄工序是不是总被 “TTV 超标” 搞崩溃？—— 减薄后晶圆厚度忽高忽低，TTV 值超工艺要求，后续封装贴装错位、散热不良；人工用千分表打表
调整主轴角度，误差大还费时间，首片合格率仅 60%；某半导体厂曾因 TTV 超标，单批次报废 200 多片 8 英寸晶圆，损失超 12 万元，叠层封装订单直接黄了！
其实 TTV 超标的核心就一个关键：主轴与承片台角度没调好！北京中电科电子装备有限公司的 TTV 在线调整技术，靠设备自动控制精准修正角度，
不用人工反复调试，TTV 值直接降到客户要求内，首片合格率飙升至 98%！今天结合 3 位一线减薄工程师的 10 年 + 实操经验，
拆透 TTV 超标的 8 大原因、2 种自动调整方案和落地参数，不管是常规晶圆还是超薄晶圆，都能轻松拿捏均匀性，良率稳冲 99.5%！
一、先搞懂：TTV 到底是啥？为啥它是减薄 “生死线”？
TTV（Total Thickness Variation）就是晶圆内总厚度偏差，计算公式超简单：TTV = 厚度最高值 - 厚度最低值。这个数值直接决定芯片质量，堪称减薄工序的 “生死线”：
TTV 越小，晶圆厚度均匀性越好，后续封装贴装更精准、散热更均匀，叠层封装也能稳定实现；
TTV 超标，芯片会出现机械性能差、电气性能不稳定，甚至封装时直接碎裂，完全无法使用。
而晶圆减薄采用的 In-feed 磨削原理（磨轮只接触晶圆一部分，接触面积和研磨力恒定），看似稳定，实则容易因角度偏差导致 TTV 超标。

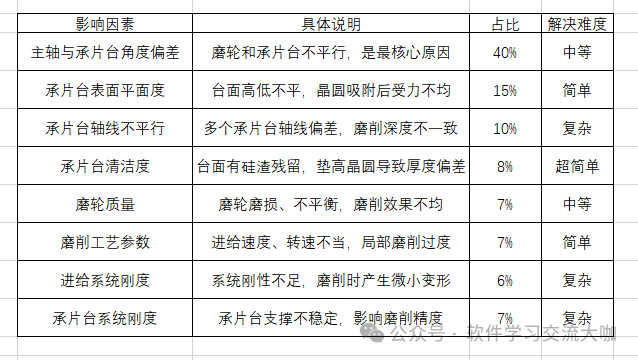

8 大核心原因排查起来超简单：
划重点：一线实测数据显示，40% 的 TTV 超标是 “主轴与承片台角度偏差” 导致的，先解决这个核心问题，大部分 TTV 难题能迎刃而解！
【产线采访实录 1】某 8 英寸晶圆厂减薄主管老陈（12 年减薄经验）：“以前我们靠人工用千分表调角度，视线误差 + 动态刚度影响，
调一次要 1 小时，首片 TTV 合格率才 58%。后来换了自动调整技术，不用人工干预，首片合格率直接冲到 97%，每天能多处理 3 批晶圆！”
二、核心黑科技：2 种 TTV 自动调整方案，告别人工调试
TTV 在线调整技术的精髓是 “磨削 - 测量 - 调整” 闭环，靠设备自动修正主轴与承片台角度，不用人工反复试错，2 种方案按需选择：

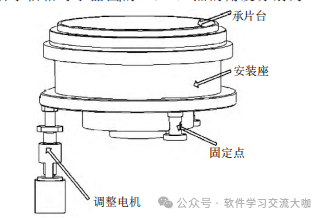

方案 1：调整承片台角度（以主轴为基准）
核心逻辑：保持磨削主轴角度不变，通过调整承片台角度来修正偏差，承片台采用 “1 个固定点 + 2 个调整点” 的 3 点支撑结构；
调整方式：
电机 + 丝杠驱动：通过电机控制丝杠升降，精准调整两个调整点高度，实现承片台角度变化，结构简单易维护；
压电陶瓷驱动：根据电信号强弱，压电陶瓷伸缩调整高度，响应速度快，但点接触会降低系统刚度；
适用场景：中小尺寸晶圆、对稳定性要求不高的常规产品，成本较低。

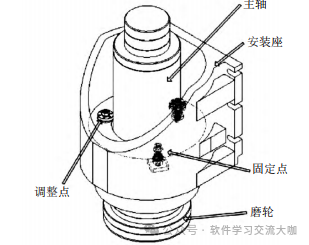

方案 2：调整主轴角度（以承片台为基准）
核心逻辑：承片台角度固定，通过调整磨削主轴角度来达到工艺要求，同样是 “1 个固定点 + 2 个调整点” 的 3 点调试结构；
调整方式：电机驱动调节轴旋转，带动调整板弯曲变形，固定在调整板上的主轴随之旋转，实现角度精准修正，属于 “面调整”；
核心优势：刚度更高、稳定性更强，磨削过程中不会出现微小变形，TTV 控制更精准，适合高要求场景；
适用场景：大尺寸晶圆（8/12 英寸）、超薄晶圆、叠层封装用芯片，对 TTV 要求严格的高端产品。
【产线采访实录 3】某 12 英寸晶圆厂生产经理老郑（10 年经验）：“我们做叠层封装芯片，要求 TTV≤2μm，
用主轴角度调整方案后，TTV 稳定在 1.5μm 以内，良率从 92% 提升到 99.3%，高端客户订单直接翻倍！”

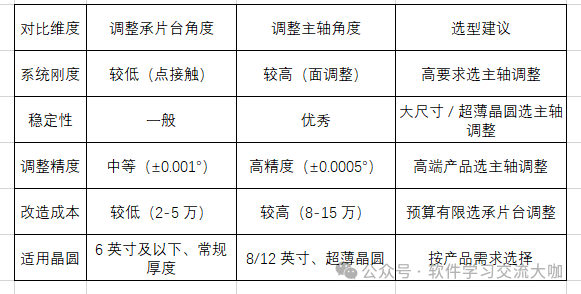

两种方案对比：一张表看清差异
三、实操指南：从调试到参数，直接抄作业
不用复杂编程，按以下步骤操作，快速实现 TTV 自动调整，参数经过实验验证：
1. 核心操作流程（闭环调整，直接套用）
手动初步调整：先通过人工粗调，让主轴与承片台角度接近工艺要求，为自动调整打基础；
首片磨削：按常规工艺参数磨削首片晶圆，进给速度、转速按产品类型设定；
在线测量：非接触式在线测量装置扫描晶圆，获取 TTV 值和厚度高低的具体位置；
自动计算：设备根据测量数据，通过相关函数计算出角度偏差值；
精准调整：设备自动启动调整机制（承片台或主轴），修正角度偏差；
循环优化：重复 “磨削 - 测量 - 调整” 流程，直到 TTV 达到客户要求，一般 2-3 次循环即可稳定。
2. 工艺参数黄金组合（直接套用）
磨削方式：In-feed 磨削（接触面积恒定，避免中凸和塌边）；
主轴转速：3000-4000r/min（根据磨轮直径调整，确保磨削力恒定）；
进给速度：常规晶圆 5-10μm/min，超薄晶圆 2-5μm/min（避免磨削过度）；
在线测量频率：每磨削 1 片测量 1 次，连续 3 片 TTV 达标后，可改为每 5 片测量 1 次；
角度调整步长：首次调整 0.001°，后续按测量结果微调 0.0005°，避免过度调整。
3. 关键避坑技巧：3 个一线私藏秘诀
承片台清洁：每次调整前，用无尘布蘸酒精擦拭承片台，确保无硅渣残留，否则会导致测量误差；
磨轮检查：调整前需检查磨轮磨损情况，磨轮不平衡度≤0.02g，否则会影响角度修正效果；
首片验证：自动调整后，首片需做全片厚度扫描，确认 TTV 均匀分布，无局部偏高 / 偏低，避免批量报废。
【产线采访实录 4】某设备维修工程师老杨（15 年经验）：“见过很多厂家忽略磨轮平衡，调整完角度 TTV 还是超标，
后来发现磨轮不平衡导致主轴抖动，校正磨轮后，TTV 直接降了一半！”
四、常见误区：这 3 个错误别犯，越调越糟
跳过手动粗调：直接启动自动调整，角度偏差太大，设备会反复调整，反而浪费时间；
忽视系统刚度：大尺寸晶圆用承片台调整方案，磨削时出现微小变形，TTV 波动大；
测量点过少：在线测量只测 3-5 个点，无法反映全片厚度分布，导致调整偏差。
五、总结：TTV 控制的 “核心逻辑”—— 自动闭环 + 精准角度
晶圆减薄 TTV 超标，本质是 “角度偏差 + 人工调试误差”。TTV 在线调整技术通过 “磨削 - 测量 - 调整” 闭环，自动修正主轴与承片台角度，
比人工调试精度高、效率快，还能避免人为误差。
对产线来说，不用换整台设备，只需新增自动调整模块，就能让 TTV 从 8μm 降到 3μm 以内，良率从 92% 冲到 99%+。
按产品需求选择调整方案：常规产品选承片台调整（性价比高），高端产品选主轴调整（稳定性强），掌握这套技术，叠层封装、超薄晶圆等高端订单都能稳稳拿捏！
