说到半导体制造，很多人第一反应是精密、复杂，但很少有人关注芯片“诞生”的最后一道关键工序——晶圆划片。
简单说，就是把整片布满芯片的晶圆，精准分割成一个个独立的晶粒，没有这一步，再先进的芯片也没法投入使用～
今天就来扒一扒晶圆划片的两种核心工艺：传统刀片切割和新型激光切割。作为深耕电子制造领域的博主，实测过不少工厂的生产线，这两种工艺的差距，远比你想象中要大！
先搞懂：什么是晶圆划片？
晶圆划片（也叫切割）是半导体后道工序的“必经之路”。不管是发光二极管、三极管，还是IGBT、可控硅这些半导体器件，
甚至是微处理器、存储芯片这类集成电路，都得经过这一步才能成型。

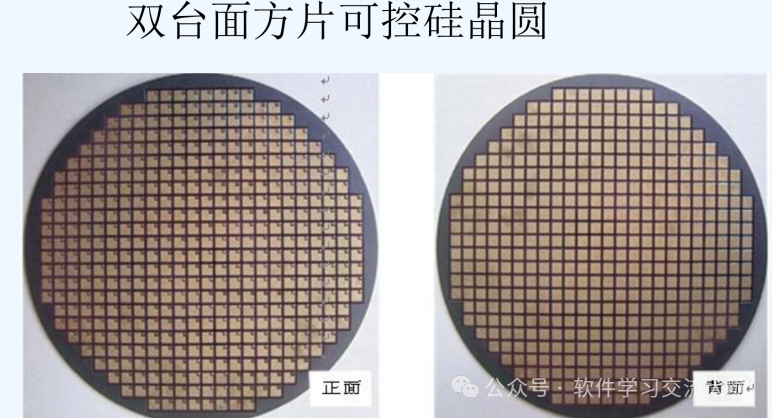

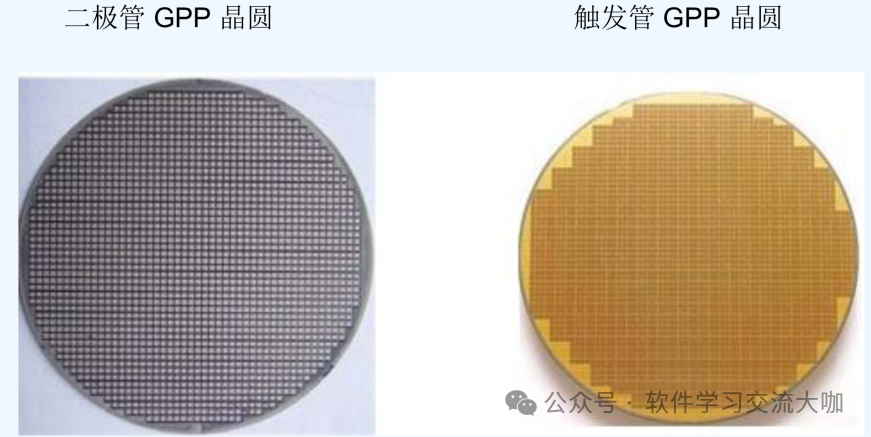

而我们今天重点聊的，是在行业内应用广泛的GPP工艺晶圆（比如台面二极管、方片可控硅、触发管晶圆）——这两种划片工艺在这类晶圆上的表现，差异尤为明显。
传统刀片切割：“老大哥”的痛点藏不住了

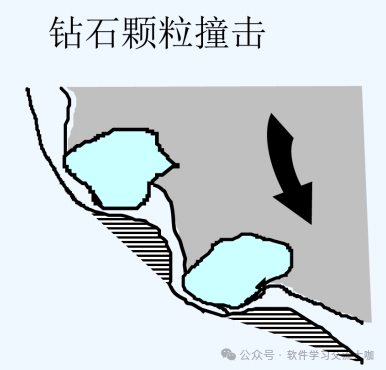

刀片切割是晶圆划片的“元老级”工艺，至今还占据着不少市场份额，尤其在非集成电路领域。它的原理很直接：用镶嵌钻石颗粒的砂轮锯片，
通过“撞击”的方式把硬脆的晶圆敲碎，再用去离子水把粉末冲掉。
但这种“硬碰硬”的方式，缺点真的很突出：

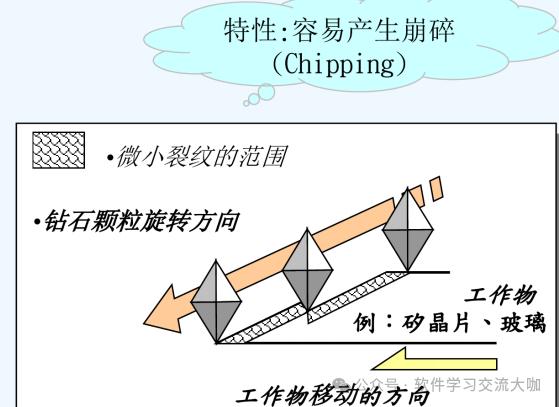

易损伤：机械力直接作用在晶圆上，很容易导致晶圆崩边、晶片破损，晶体内部还会产生应力损伤，影响芯片质量；
线宽大：刀片本身有厚度，最小切割线宽只能做到25~35微米，浪费晶圆面积；
限制多：对付100微米以下的薄晶圆，一切就碎，完全hold不住；
速度慢：划片速度只有8~10mm/s，量产效率上不去；
成本高：切割不同晶圆要换不同刀具，刀片还得频繁更换，加上全程需要去离子水冷却，后期运行成本居高不下。
简单说，刀片切割就像用菜刀切玻璃，虽然能切开，但边缘容易崩口、速度慢，还得频繁磨刀换刀，麻烦事儿一堆～
激光切割：后起之秀的“无接触”优势
激光划片是近几年崛起的新型工艺，核心是“无接触加工”——不用任何机械刀具，靠聚焦的激光束直接将硅材料汽化，形成精准沟道，从而实现切割。
用过激光切割生产线的工厂都知道，它的优势几乎是“降维打击”：
零损伤：不产生机械应力，彻底避免芯片破碎、崩边，对晶圆的电性影响极小，成品率大幅提升；
精度高：激光聚焦点能小到亚微米级别，切割线宽更窄，能充分利用晶圆面积，减少浪费；
速度快：划片速度高达150mm/s，是刀片切割的15倍以上，量产效率直接拉满；

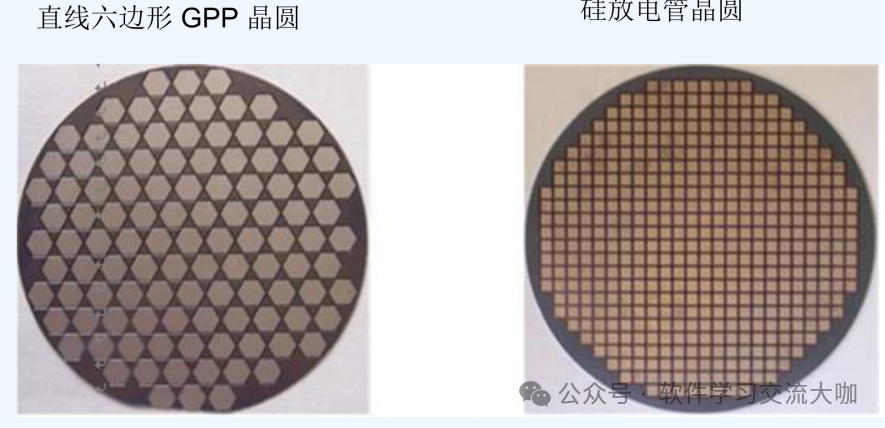

适应性强：既能轻松切割100微米以下的薄晶圆，还能搞定六边形管芯这类复杂形状的芯片；
少麻烦：不用频繁换刀具，也没有复杂的冷却需求，后期维护更省心。
如果说刀片切割是“菜刀切玻璃”，那激光切割就是“激光笔切纸张”，精准、快速，还不损伤材质～

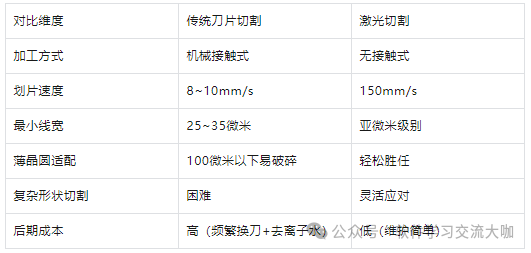

核心对比+成本真相：该选哪种？
对企业来说，选择工艺的核心还是“性价比”：激光切割虽然前期设备投入可能略高，但后期省下来的刀具费、维护费、废品损耗费，长期算下来反而更划算。
尤其是现在半导体器件越来越轻薄、形状越来越复杂，激光切割的适配性优势会越来越明显。
