在半导体设备领域，有个品牌一直是“靠谱”的代名词——它就是东京精密，现在更多人叫它的新商标“ACCRETECH”。不管是晶圆制造环节的切片、
倒角，还是后道的探针测试、划片，它家设备都常年活跃在各大芯片厂的车间里。
很多刚入行的朋友对这个品牌只知其名，却不清楚它的核心优势和重点产品；老员工可能用过它家某款设备，却没系统了解过全产品线。
今天就把这份东京精密的核心资料扒透，从品牌背景、核心业务，到各系列设备的亮点和适用场景，全维度拆解，不管是选型参考还是行业认知，都能直接用！
一、先搞懂基础：东京精密（ACCRETECH）是谁？
先花3分钟理清品牌核心信息，避免后续混淆：
品牌背景：东京精密株式会社是日本著名的半导体制造设备厂商，总部在东京都三鹰市，全球化布局很完善——在美国、欧洲、新加坡、中国等地都设有分公司、研发基地或生产厂，国内很多芯片厂用的都是它家本地化服务的设备。
名称与理念：过去简称“TSK”，在国内半导体行业早有盛誉；现在启用新商标“ACCRETECH”，是英文“成长（ACCRETE）”和“技术（TECHNOLOGY）”的合成词，核心理念是“以WIN-WIN双赢精神工作，打造世界一流产品”，简单说就是既帮客户创造价值，也实现自身成长。
核心业务：主要聚焦两大领域——半导体制造设备和精密测量系统。这两大业务相辅相成，也让它家设备在“加工精度”上有天然优势，毕竟自己就懂精密测量，能把误差控制做到更极致。
划重点：东京精密的核心竞争力，就在于“加工+测量”的技术融合。很多设备都内置了自家的精密测量模块，能在加工过程中实时监控精度，
减少废品率，这也是它家设备受青睐的关键原因之一。
二、核心产品线拆解：半导体制造设备篇（重点关注）
东京精密的半导体制造设备覆盖了晶圆制造、前道加工、后道测试封装全流程，每类设备都有明确的适用场景和核心亮点。下面重点拆解几类高频使用的设备：
这类设备主要用于晶圆的初步加工，核心是保证硅片的基础精度和表面质量，包括切片机、倒角机、碳膜剥离清洗机等。

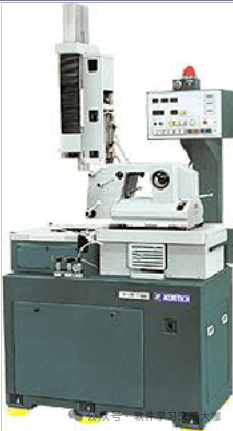

晶圆切片机（S-LM-116G）：专门针对玻璃、陶瓷、铁氧体等脆性材料设计，精准切片不崩边。亮点很实用：16英寸大刀片，装卸和调整都方便；开放式装载单元，工件安装不用费劲。适合晶圆制造的初始切片环节，尤其是脆性材料的精细切割。
晶圆倒角机（W-GM-4200）：负责打磨晶圆边缘，避免边缘毛刺影响后续加工。核心优势是采用新研发的磨削单元，
主轴旋转精度极高，能显著提升表面粗糙度；还能用非接触测量方式实现稳定对准，对预处理晶圆厚度进行多点测量，保证倒角均匀性。
有两种规格可选，分别适配75-150mm和150-200mm晶圆，还能处理化合物半导体等多种材料。
碳膜剥离清洗机（C-RW-200/300）：针对切片后的硅片，剥离表面碳膜并清洗，保证后续加工的洁净度，直接适配200mm和300mm大尺寸晶圆，贴合主流产能需求。
1. 晶圆制造系统：从硅片到成品的“第一步保障”
2. CMP系统（ChaMP系列）：高精度平坦化的“核心利器”
CMP（化学机械抛光）是晶圆制造中实现表面平坦化的关键工序，东京精密的ChaMP系列覆盖了不同尺寸晶圆，技术实力拉满：
核心亮点：①搭载“ sylphide 空气浮动研磨头”，压力控制精准，抛光均匀性好；②边缘排除仅1mm，材料利用率更高；③晶圆压力可控性和重复性极强，长期生产精度稳定，从数据来看，不同时间的压力输出误差极小；④维护超方便，研磨头的保持环更换只要5秒就能拆卸、10秒完成安装，大大减少停机时间。
系列规格：有适配300mm晶圆的型号，能满足90nm到32nm先进制程的量产需求；也有适配150/200mm晶圆的紧凑机型，占地面积小，适合中小产能工厂。
预热期间可以准备样品：把待切割样品贴膜，确保样品在框架正中心，背面完全无气泡（有气泡会导致切割不平整，影响高度控制），提前准备好能节省时间。
探针台的作用是对晶圆上的每个芯片进行电学测试，筛选出合格芯片，是保证半导体器件质量的关键设备。东京精密作为全球第一的探针台制造商，
UF系列是其核心产品线，覆盖不同规格需求：
高端旗舰：UF3000EX/EX-e：下一代高规格探针台，吞吐量极高——靠新算法实现高速晶圆搬运，搭配新研发的专用驱动单元，XY平台高速且低噪音；Z轴负载能力和精度都是世界一流，接触稳定性好。还搭载了先进的OTS最新定位系统，晶圆对准成像彩色化，还有超放大功能，精度和操作性大幅提升。EX-e型号更融入了OTS、QPU、TTG等前沿技术，能满足下一代器件微型化和复杂测试环境的需求。
经典实用：UF2000：针对200mm晶圆的高精度探针台，专门适配LCD驱动芯片等焊盘间距小的器件。升级了新处理器、装载机和图像处理系统，
吞吐量大幅提升，同时保持了和上一代机型一致的操作便捷性，老员工上手无压力。
多功能机型：UF200R/UF190R：基于灵活平台设计，高精度且高刚性，能处理超薄晶圆，还能作为晶圆级老化系统的处理器。
UF200R是8英寸多功能机型，UF190R则主打高性能、高吞吐量和高性价比，适合中小规模测试需求。
配套网络系统：还有VEGANET、LIGHTVEGA等配套网络系统，能实现设备状态监控、运行率控制、数据分析、远程操作等功能，帮测试车间提升效率。
3. 晶圆探针台（UF系列）：芯片测试的“质量把关人”
4. 研磨抛光机（PG系列）：超薄晶圆加工的“一把好手”
主要用于晶圆的减薄、研磨和抛光，尤其适合IC卡和三维封装技术所需的超薄晶圆加工，能在一台设备里完成粗磨、精磨、抛光、清洗全流程，不用转移晶圆，避免二次损伤。
核心优势：①同一卡盘上完成所有工序，晶圆平整度更高；②占地面积是全球最小的，节省车间空间；③采用无化学物质的加工方式，
减少表面损伤，更环保；④可选RM模块，能为超薄晶圆去除保护胶带并贴装到划片框架，实现一体化加工。
系列规格：PG3000适配300mm晶圆，PG200适配200mm晶圆，覆盖主流大尺寸需求。
5. 晶圆划片机：高精度切割的“最后一道保障”
负责把测试合格的晶圆切割成单个半导体芯片，有传统刀片划片机和激光划片机两种类型：
刀片划片机：代表型号有AD3000T/S、A-WD-200T/250S等，适配不同尺寸晶圆，A-WD-250S是针对8英寸晶圆和大尺寸基板的全自动划片机，稳定性强；
激光划片机：ML300、ML200等型号，采用激光切割，是完全干燥的加工过程，切割速度快，适合对精度要求极高的细间距切割；
特色机型：PS280型号搭载两个独立工作台，切割和定位能并行进行，最大切割速度是之前的两倍，大幅提升产能；
还配套了新的连接式处理器，缩短协同时间，进一步提高操作效率。
三、另一核心业务：精密测量系统
除了半导体制造设备，精密测量系统也是东京精密的核心竞争力之一，毕竟“精准加工离不开精准测量”。它家的测量设备覆盖多个维度，是很多行业的“精度标准”：
基础测量仪器：包括各种传感器、电动/气动千分尺、高精度数字测量仪器、激光干涉仪等，精度高、稳定性强，广泛用于设备校准和产品检测；
专项测量设备：3D坐标测量机、表面纹理和轮廓测量仪、圆度和圆柱轮廓测量仪等，能满足不同工件的精密测量需求；
自动化测量系统：适配量产场景，能实现自动化检测、数据记录和分析，减少人工误差，提升检测效率。
四、东京精密的核心优势：为什么半导体厂都爱用？
梳理完产品线，就能明白它家的核心优势在哪了，总结下来就4点，也是大家愿意选它的关键原因：
技术融合优势：把精密测量技术和半导体制造技术深度结合，设备自带高精度监控和校准功能，加工精度更有保障，废品率更低；
产品线全面：从晶圆制造到后道测试封装，几乎覆盖半导体加工全流程，厂家能一站式采购，减少不同品牌设备的适配问题；
细节设计贴心：很多设备都注重维护便捷性和空间利用率，比如CMP设备的快速换环、研磨抛光机的小占地面积，能帮厂家降低运维成本和场地成本；
全球化服务：在多个国家设有分支机构，国内厂家能享受到本地化的售后和技术支持，设备出问题能快速响应，减少停机损失。
最后：选型参考&行业洞察
对于半导体厂来说，选择东京精密的设备，本质上是选择“稳定的精度”和“省心的服务”。如果你的需求是：①需要大尺寸晶圆（300mm）加工设备；
②追求高精度、低废品率；③希望设备维护便捷、占地面积小；④看重本地化售后支持，那它家的设备值得重点考虑。
